1 - E-Torantrieb KING
2 - Antenne
3 - Blinkleuchte
4 -Schlusselschalter
5 - Photozelle Toraussenseitig
TECHNISCHE EIGENSCHAFTEN
KING ist eine Serie von selbsthemmenden Antrieben mit
elektrischer Rutschkupplung die für Drehtore mit den Torflügen
bis zu 4,5 mt verwendbar sind (Fig. 1).
Nach Erreichen des Endanschlags bleibt der Motor noch einige
Sekunden lang bis zum Ausschalten durch die Zeitschaltuhr der
Steuerzentrale (oder durch den ENCODER bei dem Bautyp
PLUS) in Betrieb.
❺
❹
❶
❶
❺
❹
❷
❸
Abmessungen in mm
KING L
L=1020
L1=945
L2=470
KING L=888 L1=815 L2=340
1 S / Encod M
2 +
3 GND
* NUR
KING PLUS
*
1 V
2 W
3U
Encoder
1
DD

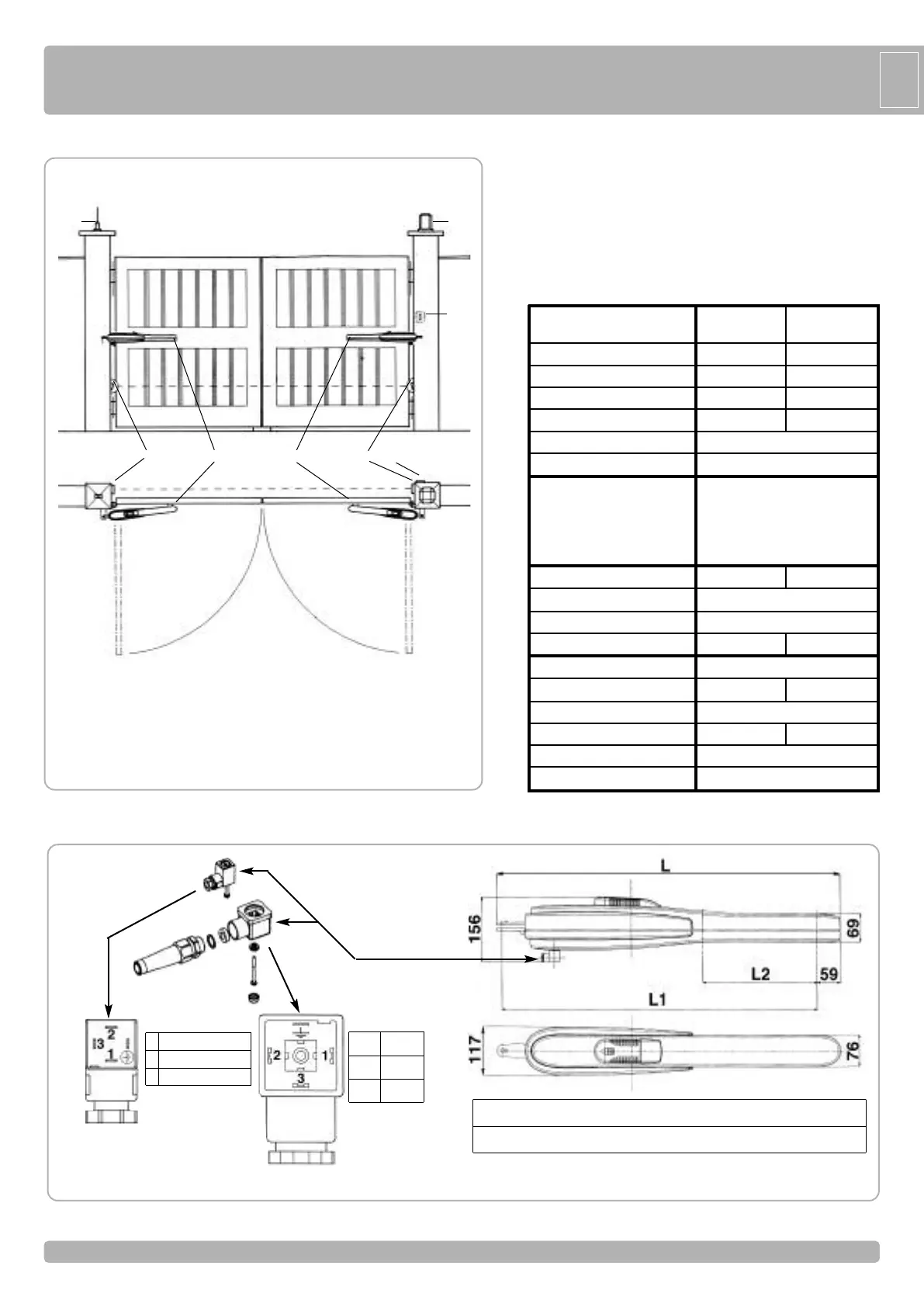

ANLAGEN LAY-OUT
TECHNISCHE
EIGENSCHAFTEN
Max. Torflügelweite
Max. Torgewicht
Max. Hub
Öffnungszeit ca.
Laufgeschwindigkeit
Max. Schubkraft
Stromspannung und Frequenz CEE
Motorleistung
Stromaufnahme
Kondensator
Normative Zyklen
Max. tägliche Zyklen
Service
Garantierte kontinuierliche Zyklen
Schmiere
Motorgewicht
Geräusch
Volumen
Betriebstemperatur
Schutzartklasse
m. 3,5* 4,5*
kg 400 500
mm 345** 475**
s. 14÷27 29÷38
m/s. 0,0125
N 1800
230V~ 50Hz
W 290
A 1,2
µF 10
n° 17 - 14s/2s 10 - 33s/2s
n° 150
60%
n° 20/14s 15/33s
Bechem - RHUS 550
kg 10 14
db <70
m
3
0,0184 0,0211
°C -10 ÷ +55°C
IP 447
** Mit eingebautem mechanischen Anschlag, der während der Öffnung anspricht.
Wird auch der optionale mechanische Anschlag benutzt, der während des
Schließens anspricht, so reduziert sich der maximale Zughub um 50 mm
.
KING KING L
