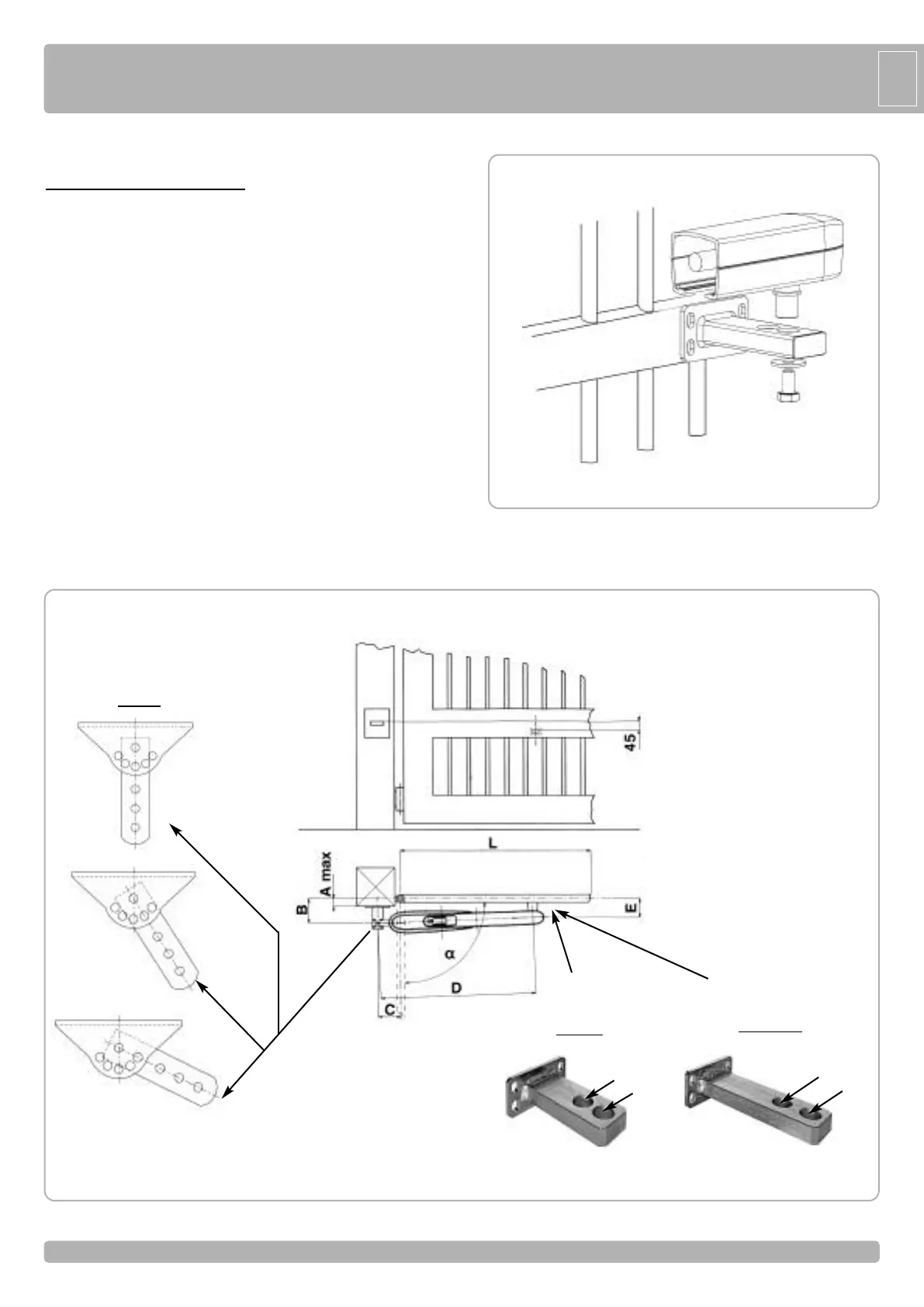

BEFESTIGUNG DES ANTRIEBES AUF DAS TORFÜGEL
(die TABELLEN der Masse sehen).
Schweißen Sie den Sockel in der richtigen Höhe (Abb. 8) an.
Befestigen Sie KING und versuchen Sie mehrere Male zu öffnen und
zu schließen, Kontrollieren Sie dabei, daß das Profil der
Schraubenabdeckung das Tor in Bewegung nicht berührt.
9
8
ANT
Halterung T
orfluegel
KING
S2
S3
S1
Z
Y
X
Z Y X
Z Y X
COL
Halterung Pfeiler
KING
ANT KING L
Halterung Torfluegel
KING L
folgt von der Seite 39
DD
B
A
C
D
