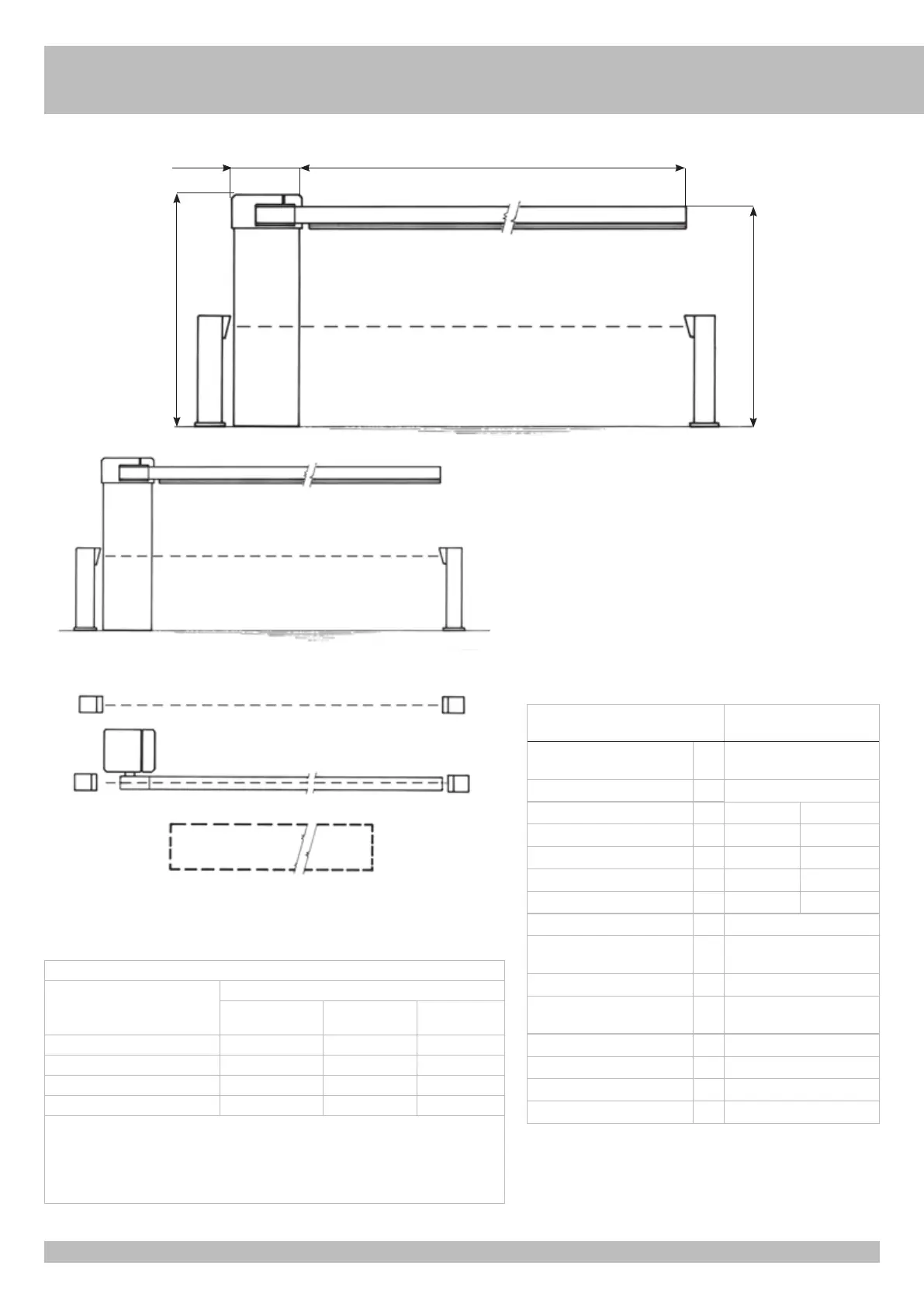

RIB RAPID S - Page 5

5
1
280 x 300
3000 - 4000
1065
1000
CARATTERISTICHE TECNICHE
Operatore irreversibile, ambidestro, utilizzato per movimentare aste lunghe
fino a 4 m.
L’operatore RAPID S può supportare anche aste lunghe fino a 5 m se
utilizzato in modo non intensivo (max 400 manovre al giorno). Per l’uso
intensivo (numero di manovre al giorno superiori a 400) utilizzare solo
l’operatore RAPID N (cod. AA50080F).
La colonna è protetta con cataforesi e verniciatura termoindurente.
L’asta della barriera può essere fornita in un unico pezzo, oppure in caso di
ostacoli superiori riscontrabili durante la corsa, è possibile richiederla snodata
specificando l’altezza dell’ostacolo dal pavimento. L’asta della barriera con
profilo RIB è predisposta per l’inserimento di una costa pneumatica o di una
costa a fotocellula.
N.B. È obbligatorio uniformare le caratteristiche dell’impianto alle norme e
leggi vigenti.
FISSAGGIO RAPID S
Dopo aver cementato il basamento di fissaggio (cod. ACG8110) nella posizione
ritenuta ideale, procedere nel fissaggio della RAPID S utilizzando i dadi in
dotazione e una chiave esagonale n° 19.
Misure in
mm
1 - Barriera RAPID S
2 - Fotocellule di sicurezza
3 - Colonnina porta fotocellula zincata
4 - Costa a fotocellula o pneumatica
5 - Sensore magnetico
- Selettore a chiave
- Antenna radio
2
❺
❶
❹
❷
❷
❷
❷
❷
❷
❸
❸ ❸
❸
❸
❸
LAYOUT IMPIANTO
I
CARATTERISTICHE
TECNICHE
RAPID S
Lunghezza max. asta m
3-4 m uso intensivo
5 m uso non intensivo
Tempo di apertura s 3
Alimentazione e frequenza 230V~ 50Hz 230V~ 60Hz
Potenza motore W 240 285
Assorbimento A 1 1,3
Condensatore
mF 10 10
Coppia max sull’albero porta asta Nm 80 73
Cicli normativi n° ∞ - 3s/2s
Cicli consigliati al giorno n°
1200 per aste 3-4 m
400 per aste 5 m
Servizio 100%
Cicli consecutivi garantiti n°
1200 per aste 3-4 m
400 per aste 5 m
Tipo di olio SHELL OMALA S2 G100
Peso max kg 62
Temperatura di lavoro °C -10 ÷ +55
Grado di protezione IP 54
Componenti da installare secondo la norma EN12453
TIPO DI COMANDO
USO DELLA CHIUSURA
Persone esperte
(fuori da area pubblica*)
Persone esperte
(area pubblica)
Uso illimitato
a uomo presente A B -
a impulsi in vista (es. sensore) C C C e D
a impulsi non in vista (es telecomando) C C e D C e D
automatico C e D C e D C e D
* esempio tipico sono le chiusure che non accedono a pubblica via
A: Pulsante di comando a uomo presente (cioè ad azione mantenuta), come cod. ACG2013.
B: Selettore a chiave a uomo presente, come cod. ACG1010.
C: Coste come cod. ACG3010 e/o altri dispositivi di limitazione delle forze entro i limiti della norma EN12453
- Appendice A.
D: Fotocellule, come cod. ACG8026.
