Togliere il contenitore del quadro elettronico in modo da creare spazio all’interno della colonna.
Fig. 1 - Svitare le due ghiere.
Fig. 2 - Rimuovere il bilanciere inferiore.
Fig. 3 - Togliere i due inserti plastici tondi dal tubo centrale in quanto utilizzati solo per il montaggio della terza molla.
Fig. 4 - Inserire le due molle sui tubi laterali. N.B. La scelta delle molle deve essere eseguita secondo la TABELLA SCELTA E REGOLAZIONE MOLLE.
Fig. 5 - Calzare il bilanciere inferiore in modo che la superficie dei due inserti plastici vada a contatto con le molle laterali.
Fig. 6 - Avvitare la prima ghiera in modo che il lato con la superficie liscia più grande vada a contatto con il bilanciere.
Fig. 7 - N.B.: AVVITARE LA GHIERA COME DA TABELLA SUPERIORE (TIRAGGIO H - Fig. 6 a pag. 8) con l’apposita chiave in dotazione.
Avvitare la seconda ghiera in modo da bloccare la prima.
Procedere con il montaggio dell’asta secondo le indicazioni descritte nel paragrafo “MONTAGGIO ASTA”.
*(vedi fig. 6 a pag. 8) ** Può variare in base alla distanza dove il braccio articolato è stato diviso

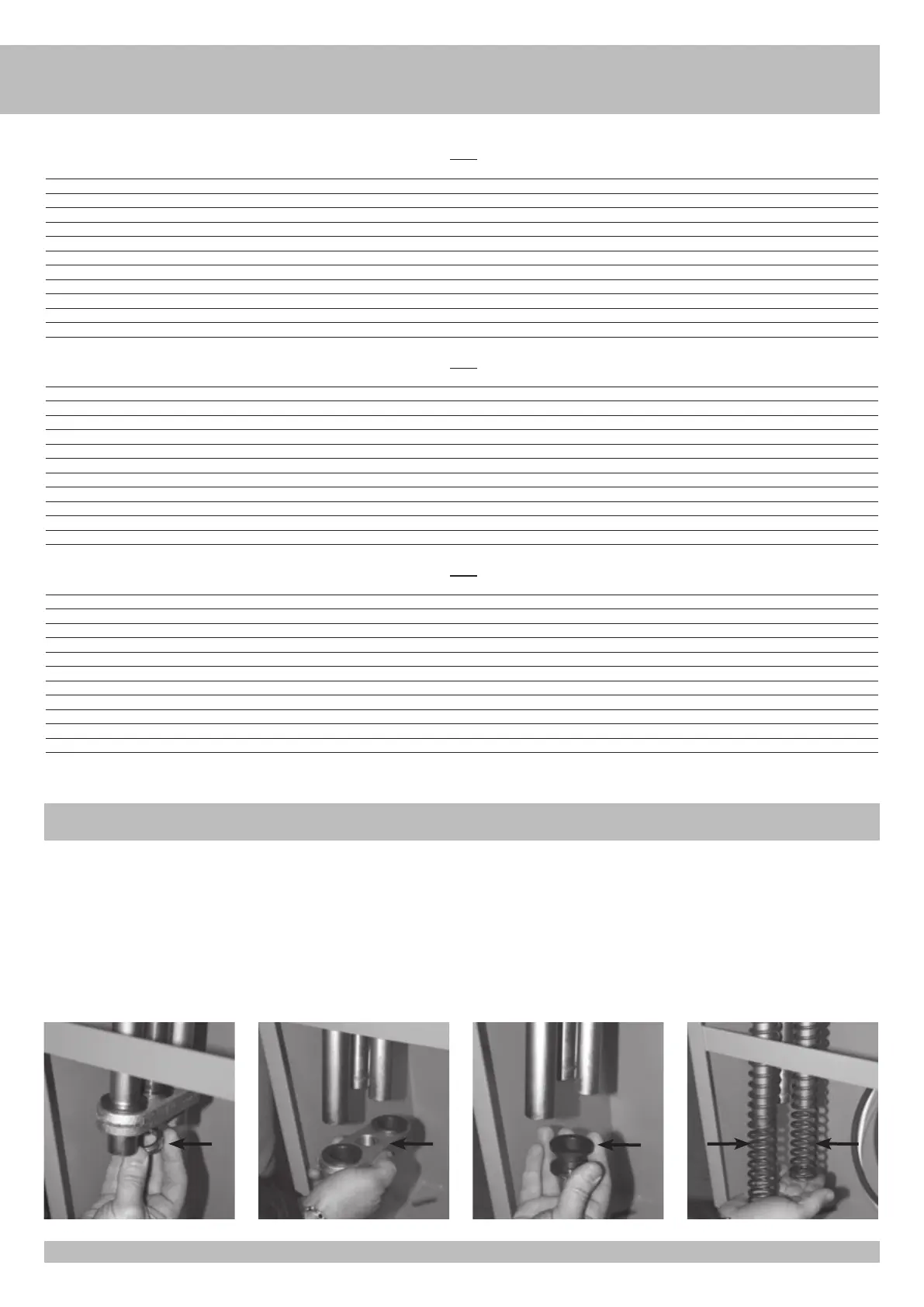

TABELLA SCELTA E REGOLAZIONE MOLLE PER ASTA L = 3 m
TIPO ASTA CODICE MOLLE DA ORDINARE TIRAGGIO H*
Asta Ø 60 RIB telescopica ACG8517+ACG8552 n. 2 ACG8640 Ø 4 20
Asta Ø 80 RIB ACG8501+ACG8548G n. 3 ACG8640 Ø 4 20
Asta Ø 80 RIB snodata ACG8223+ACG8548G n. 2 ACG8641 Ø 4,5 --**
Asta Ø 80 RIB e pendulo ACG8501+ACG8548G+ACG8285 n. 2 ACG8641 Ø 4,5 20
Asta Ø 80 RIB e fotocosta ACG8501+ACG8548G+ACG7090+ACG8611 n. 2 ACG8641 Ø 4,5 20
Asta Ø 80 RIB e fotocosta + pendulo ACG8501+ACG8548G+ACG7090+ACG8611+ACG8285 n. 2 ACG8641 Ø 4,5 25
Asta Ø 80 RIB e rastrelliera ACG8501+ACG8548G+ACG8291 n. 2 ACG8641 Ø 4,5 20
Asta Ø 80 RIB e rastrelliera + magnete ACG8501+ACG8548G+ACG8291+ACG8073 n. 2 ACG8641 Ø 4,5 25
Asta Ø 80 RIB e rastrelliera + pendulo ACG8501+ACG8548G+ACG8291+ACG8285 n. 2 ACG8641 Ø 4,5 25
Asta Ø 80 RIB e fotocosta + magnete ACG8501+ACG8548G+ACG7090+ACG8611+ACG8073 n. 2 ACG8641 Ø 4,5 25
Asta Ø 80 RIB e magnete ACG8501+ACG8548G+ACG8073 n. 2 ACG8641 Ø 4,5 20
TABELLA SCELTA E REGOLAZIONE MOLLE PER ASTA L = 4 m
TIPO ASTA CODICE MOLLE DA ORDINARE TIRAGGIO H*
Asta Ø 60 RIB telescopica ACG8518+ACG8552 n. 3 ACG8640 20
Asta Ø 80 RIB ACG8502+ACG8548G n. 1 ACG8640 Ø 4 + n. 2 ACG8641 Ø 4,5 20
Asta Ø 80 RIB snodata ACG8224+ACG8548G n. 3 ACG8641 Ø 4,5 --**
Asta Ø 80 RIB e pendulo ACG8502+ACG8548G+ACG8285 n. 3 ACG8641 Ø 4,5 20
Asta Ø 80 RIB e fotocosta ACG8502+ACG8548G+ACG7090+ACG8611 n. 3 ACG8641 Ø 4,5 20
Asta Ø 80 RIB e magnete ACG8502+ACG8548G+ACG8073 n. 3 ACG8641 Ø 4,5 20
Asta Ø 80 RIB e fotocosta + pendulo ACG8502+ACG8548G+ACG7090+ACG8611+ACG8285 n. 2 ACG8641 Ø 4,5 + n. 1 ACG8642 Ø 5 20
Asta Ø 80 RIB e fotocosta + magnete ACG8502+ACG8548G+ACG7090+ACG8611+ACG8073 n. 2 ACG8641 Ø 4,5 + n. 1 ACG8642 Ø 5 25
Asta Ø 80 RIB e rastrelliera ACG8502+ACG8548G+ACG8290+ACG8290 n. 3 ACG8641 Ø 4,5 20
Asta Ø 80 RIB e rastrelliera + magnete ACG8502+ACG8548G+ACG8290+ACG8290+ACG8073 n. 2 ACG8642 Ø 5 + n. 1 ACG8641 Ø 4,5 20
Asta Ø 80 RIB e rastrelliera + pendulo ACG8502+ACG8548G+ACG8290+ACG8290+ACG8285 n. 1 ACG8641 Ø 4,5 + n. 2 ACG8642 Ø 5 20
TABELLA SCELTA E REGOLAZIONE MOLLE PER ASTA L = 5 m
TIPO ASTA CODICE MOLLE DA ORDINARE TIRAGGIO H*
Asta Ø 80 RIB ACG8503+ACG8548G n. 2 ACG8642 Ø 5 + n. 1 ACG8641 Ø 4,5 20
Asta Ø 80 RIB telescopica ACG8522+ACG8548G n. 1 ACG8642 Ø 5 + n. 2 ACG8641 Ø 4,5 20
Asta Ø 80 RIB snodata ACG8225+ACG8548G n. 2 ACG8642 Ø 5 + n. 1 ACG8643 Ø 5,5 --**
Asta Ø 80 RIB e pendulo ACG8503+ACG8548G+ACG8285 n. 2 ACG8642 Ø 5 + n. 1 ACG8643 Ø 5,5 15
Asta Ø 80 RIB e fotocosta ACG8503+ACG8548G+ACG7090+ACG8611 n. 2 ACG8642 Ø 5 + n. 1 ACG8643 Ø 5,5 15
Asta Ø 80 RIB e magnete ACG8503+ACG8548G+ACG8073 n. 2 ACG8642 Ø 5 + n. 1 ACG8643 Ø 5,5 15
Asta Ø 80 RIB e rastrelliera ACG8503+ACG8548G+ACG8290+ACG8291 n. 2 ACG8643 Ø 5,5 + n. 1 ACG8642 Ø 5 15
Asta Ø 80 RIB e rastrelliera + magnete ACG8503+ACG8548G+ACG8290+ACG8291+ACG8073 n. 3 ACG8643 Ø 5,5 20
Asta Ø 80 RIB e rastrelliera + pendulo ACG8503+ACG8548G+ACG8290+ACG8291+ACG8285 n. 3 ACG8643 Ø 5,5 20
Asta Ø 80 RIB e fotocosta + pendulo ACG8503+ACG8548G+ACG7090+ACG8611+ACG8285 n. 3 ACG8643 Ø 5,5 20
Asta Ø 80 RIB e fotocosta + magnete ACG8503+ACG8548G+ACG7090+ACG8611+ACG8073 n. 3 ACG8643 Ø 5,5 15
