RIB SUPER 3600 - Page 56

56
E
S

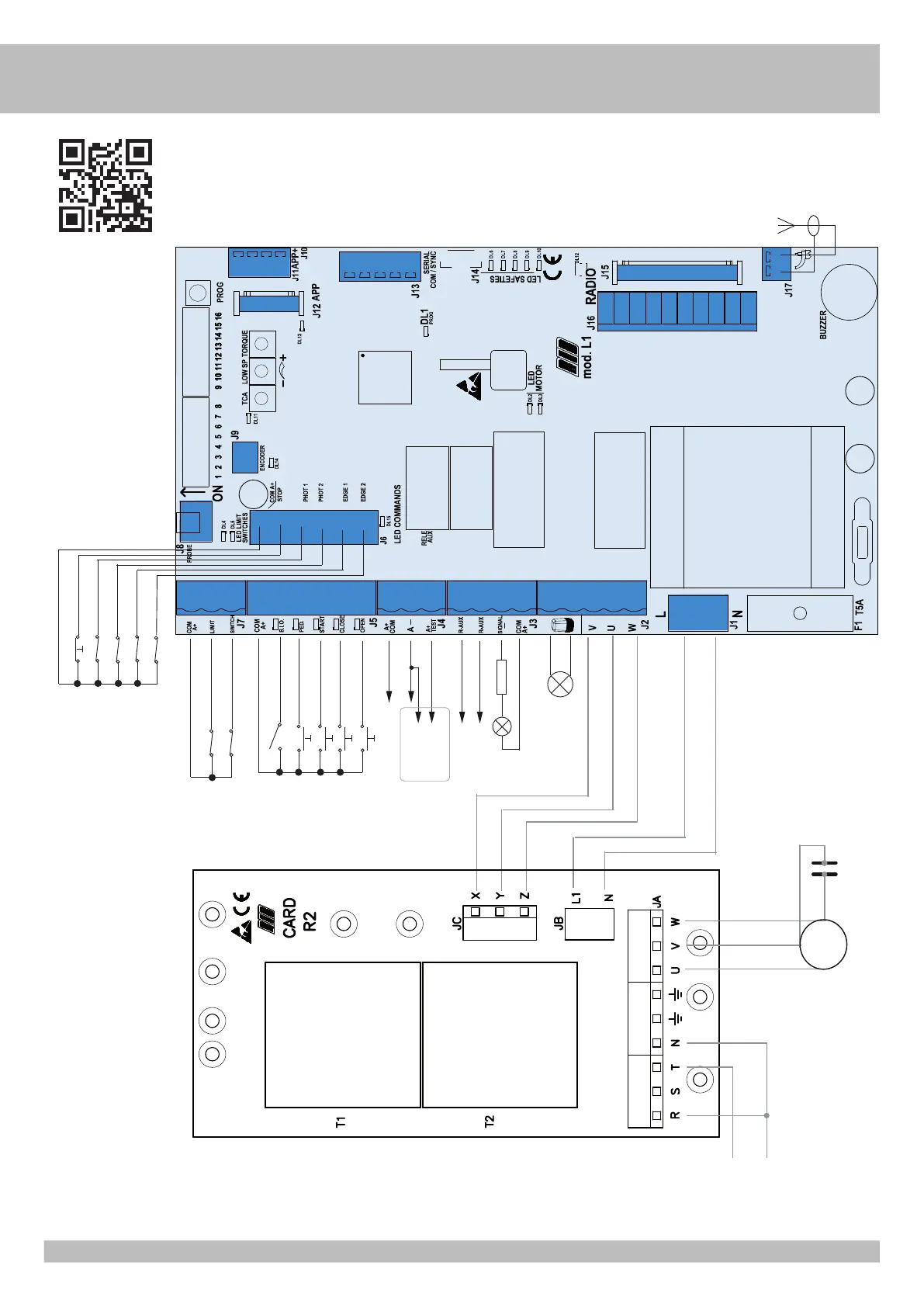

CONEXIONES ELÉCTRICAS
L1 cód. AC08082
M
INTERMITENTE
230Vac 40W MAX
FINAL DE CARRERA
FINAL DE CARRERA
COMÚN
FOTOCÉLULA 1
PEATONAL
ABRE
STOP
CIERRE
RELOJ
SOLO COMANDO
LED
R=2,2K 1/4W
COMÚN COMÚN
COMÚN
COMÚN
BANDA 2
FOTOCÉLULA 2
BANDA 1
A+TEST / A- AUTOPRUEBA DE FOTOCÉLULAS
ANTENA 433 MHz
ARMADURA ANTENA
24Vdc 0,4A ±15% 24Vdc 0,4A ±15%
700 W MAX
CIERRE
ABRE
COMÚN
ALIMENTACIÓN
230Vac 50 Hz
CONDENSADOR
