Piezas de repuesto

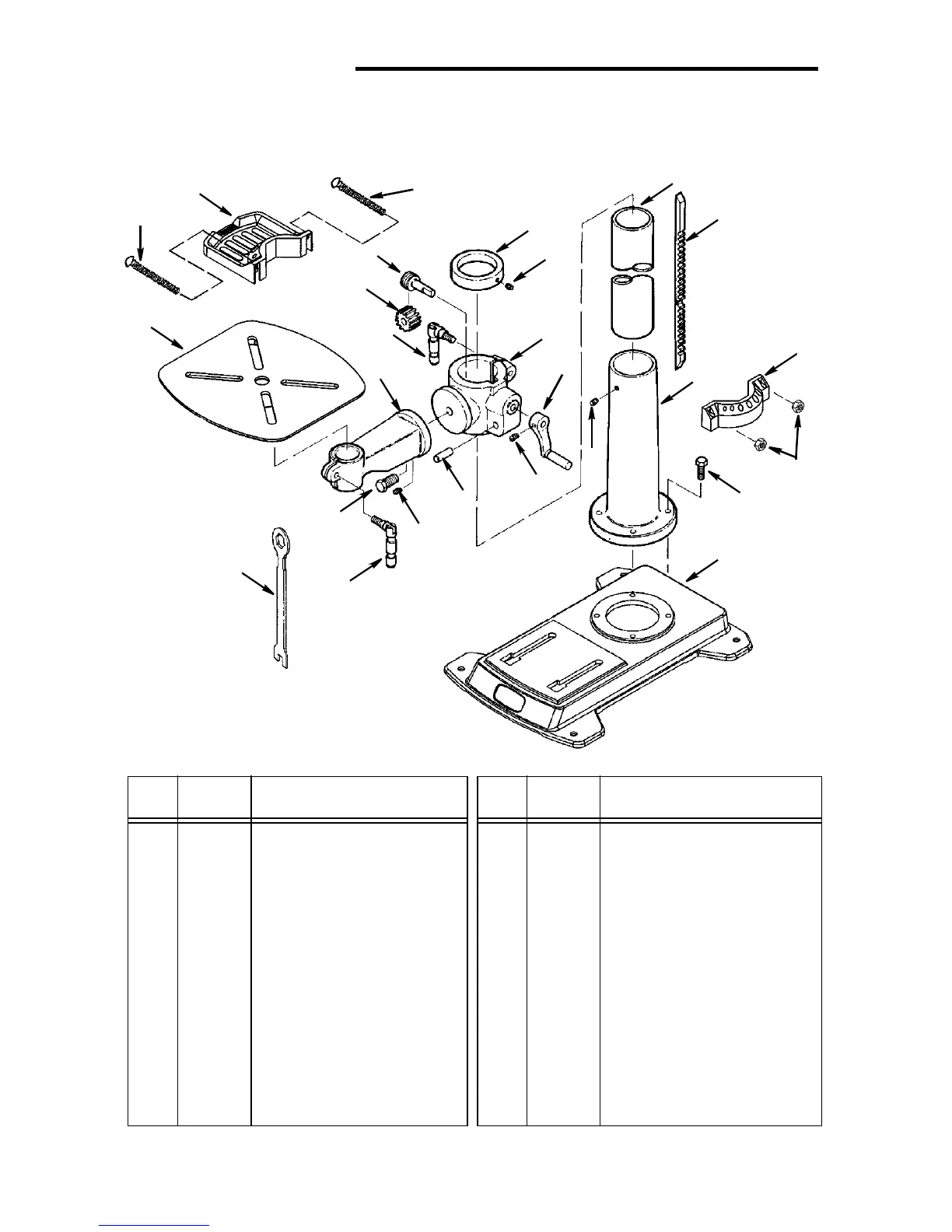

Lista de piezas para el taladro de columna de 15 pulgadas RIDGID
No. de modelo DP15500
Figura 4
* Artículo de herrajes estándar. Puede comprarse localmente.
1
2
3
6
7
8
10
11
4
5
2
2
18
15
17
16
14
13
12
19
20
21
9
20
22
23
No. de
clave
No. de
pieza Descripción
1
2
3
4
5
6
7
8
9
10
11
817478
820245
821861-2
826439
821880
828927
821881-1
828870
813164-6
821754
828961
Collarín de la cremallera
* Tornillo de ajuste de cabeza
hexagonal hueca M6 x 1.0-10
Soporte de la mesa con
indicador
Manivela (incluye el tornillo
de ajuste)
Tubo de la columna
Cremallera
Soporte de la columna
Bandeja trasera
Tuerca hexagonal M5
* Tornillo de cabeza hexagonal
M10 x 1.5-40
Base
No. de
clave
No. de
pieza Descripción
12
13
14
15
16
17
18
19
20
21
22
23
821750
817288
817290-3
821732
817777-3
817294-2
817350
817349
10251002
828871
828903
826438
* Tornillo de ajuste de cabeza
hexagonal hueca M10 x 1.5-12
Pasador de engranaje
Abrazadera de la mesa
Tornillo de cabeza hexagonal
M16 x 2.0-35
Brazo de la mesa con escala
Abrazadera de la columna
Engranaje helicoidal
Tornillo sin fin de elevación
* Tornillo de cabeza troncocónica
cr. M5 x 0.8-60
Bandeja delantera
Mesa
Llave hexagonal de 24 mm
