ÉQUERRAGE DE LA LAME PAR RAPPORT À
LA TABLE À ONGLETS

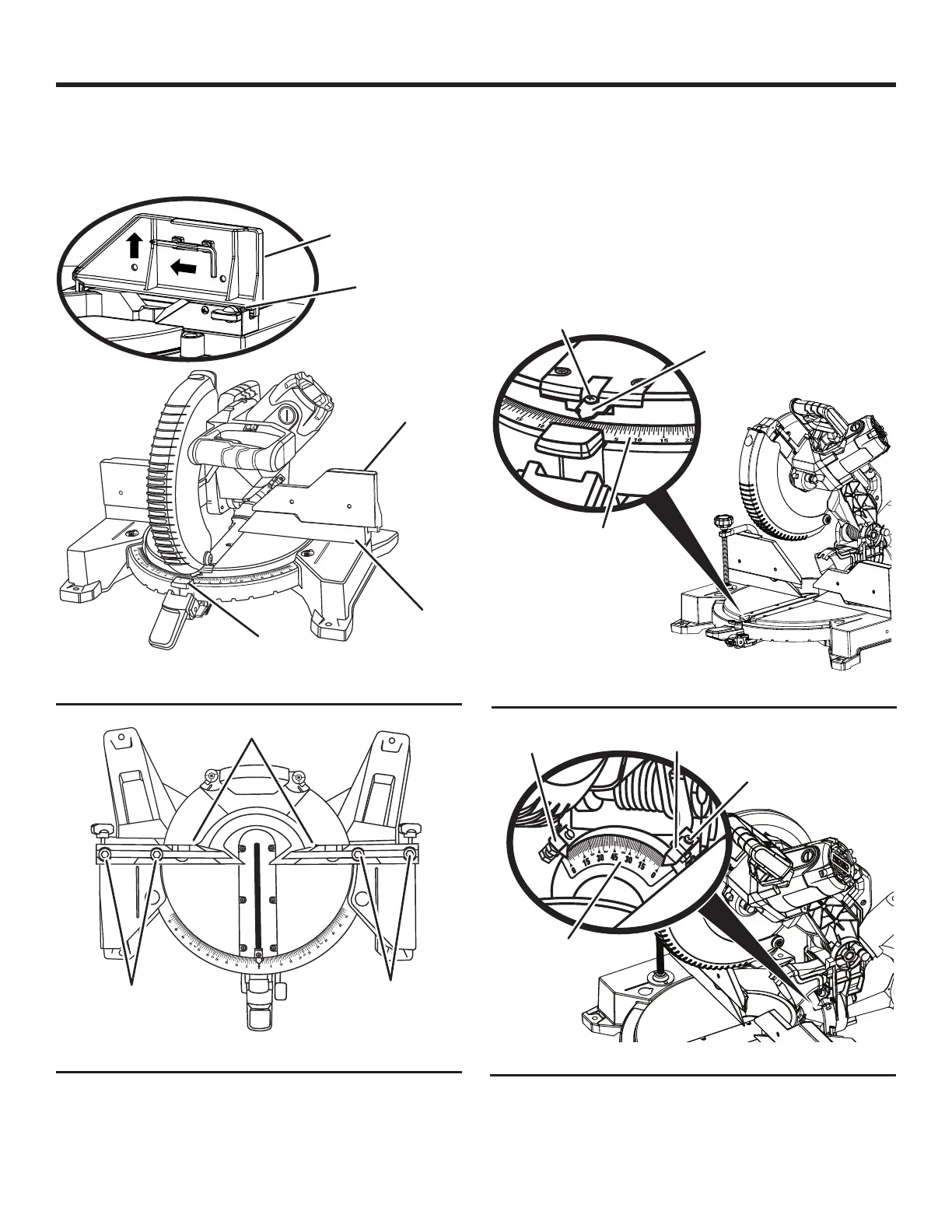

Voir les figures 24 à 26.
Pour équerre de la lame à 0º:
Débrancher la scie.
Tirer le bras de la scie complètement vers le bas et le
verrouiller en position de transport.
GUIDE
VIS DU
CAPUCHON À
TÊTE CREUSE
VIS DU
CAPUCHON À
TÊTE CREUSE
Fig. 21
GUIDE
D’ONGLET
COULISSANT
GUIDE
Fig. 20
BOUTON DE
DÉGAGEMENT À
ENCLIQUETAGE
GUIDE
D’ONGLET
COULISSANT
VIS DU
GUIDE
ASSEMBLAGE
INDICATEUR
D’ÉCHELLE
VIS DE
INDICATEUR
ÉCHELLE DE
BISEAU
INDICATEUR
D’ÉCHELLE
VIS DE L’INDICATEUR
D’ÉCHELLE
INDICATEUR
D’ÉCHELLE
Fig. 22
Fig. 23
33.9
33.9
22.5
22.5
RAPPORTEUR
D’ONGLET
La scie présente plusieurs indicateur d’échelle. Une fois les
réglages d’alignement effectués, il peut être nécessaire de
desserrer les vis indicateur pour les régler à zéro. Voir les
figures 22 et 23.
