20 - Français
ASSEMBLAGE
10
15
20
25
22.5
31.6
30
35
40
45
50
15
20
25
30
35
40
45
31.6
22.5
50
Pour équerre de la lame à 45º:
Desserrer le bouton de verrouillage d’angle de biseau et
régler le bras de la scie pour un biseau de 45°. Serrer le
bouton de verrouillage de biseau.
NOTE : Pour faire des coupes de biseau à droite, appuyer
sur le bouton de verrouillage de biseau zéro et incliner la
scie à l’angle désiré.
À l’aide de équerre à combinaisons, vérifier la l’alignement
de la lame sur la table comme décrit ci-dessus.
Si un réglage est nécessaire, consulter Réglage du biseau
à 45° dans la section Réglages.
La scie présente plusieurs indicateur d’échelle. Une fois les
réglages d’alignement effectués, il peut être nécessaire de
desserrer les vis indicateur pour les régler à zéro. Voir les
figures 22 et 23.
GUIDE
D’ONGLET
COULISSANT
TABLE À
ONGLETS
ÉQUERRE À
COMBINAISONS
VUE DE LA LAME D’ÉQUERRE AVEC
LA TABLE À ONGLETS
LAME
VUE DE LA LAME PAS D’ÉQUERRE AVEC LA TABLE,
DES RÉGLAGES SONT NÉCESSAIRES
VUE DE LA LAME PAS D’ÉQUERRE AVEC TABLE À ONGLETS,
DES RÉGLAGES SONT NÉCESSAIRES
ÉQUERRE À
COMBINAISONS
ÉQUERRE À
COMBINAISONS
Soulever le levier de verrouillage d’onglet puis appuyer
et tenir le bouton de dégagement à encliquetage pour
débloquer la table à onglets.
Tourner le bras de commande jusqu’à ce que l’indicateur
d’échelle soit en position 0°.
Relâcher le bouton de dégagement à encliquetage,
engageant de cran d’arrêt, puis abaisser le levier de
verrouillage d’onglet pour verrouiller solidement la table à
onglets.
Pousser le bouton de verrouillage de biseau vers l’intérieur,
desserrer le bouton de verrouillage d’angle de biseau et
régler le bras de la scie pour un biseau de 0° (lame à 90° de
la table). Serrer le bouton de verrouillage de biseau.

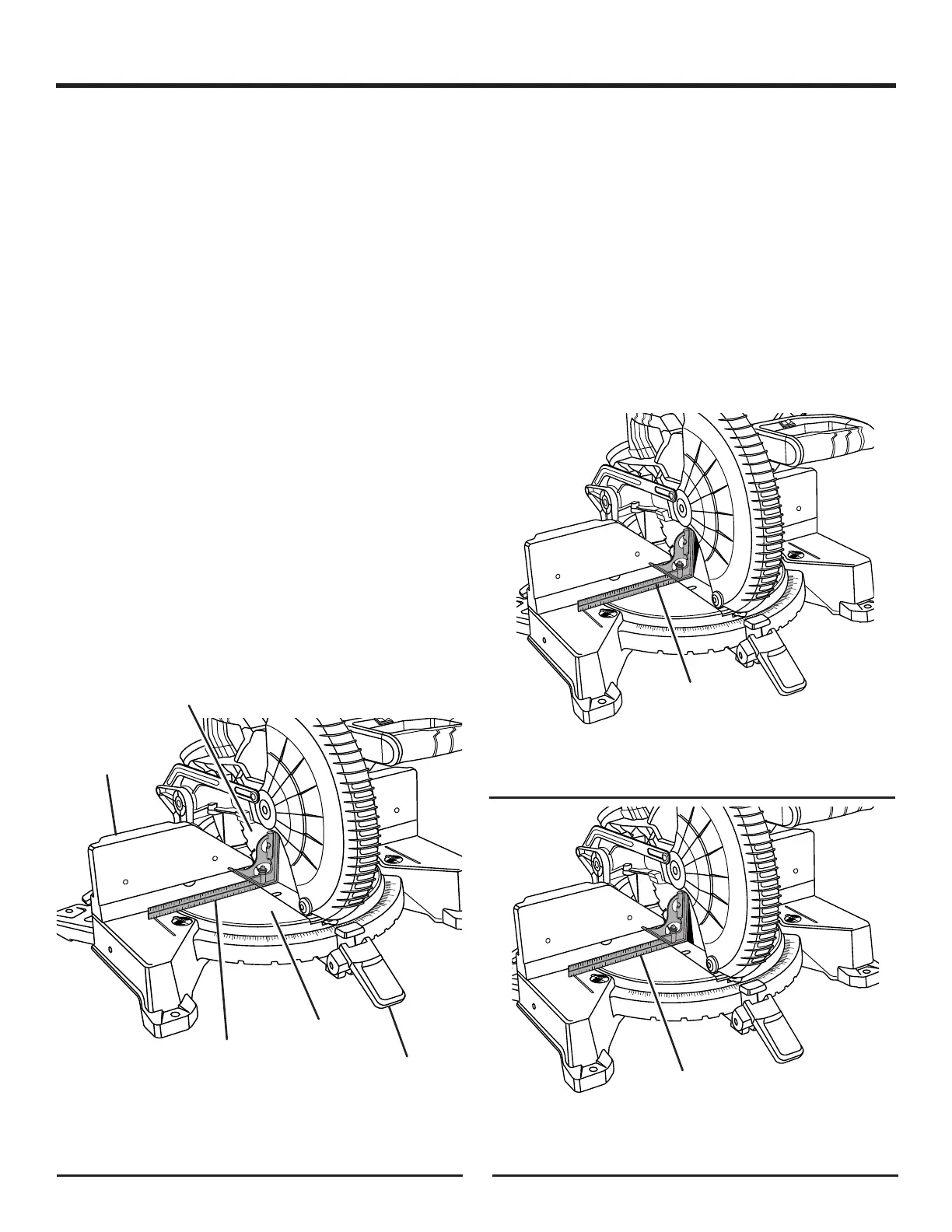

Placer une équerre combinée contre la table à onglets et le
plat de la lame.
NOTE : Vérifier que l’équerre est en contact avec le plat de
la lame, pas les dents.
Faire tourner la lame à la main et vérifier son alignement sur
la table en plusieurs points.
Le bord de l’équerre et la lame doivent être parallèles, comme
le montre la figure 24.
Si le haut ou le bas de la lame s’écarte de l’équerre, des
réglages, figures 25 et 26, sont nécessaires.
Dévisser le bouton de verrouillage de biseau.
Régler la vis de butée de biseau à 0° pour aligner la lame
de la scie avec le tracé perpendiculaire. Voir le Réglage du
biseau à 0° dans la section Réglages.
Resserrer le bouton de verrouillage de biseau. Vérifier à
nouveau l’alignement de la lame sur la table.
10
15
20
25
22.5
31.6
30
35
40
45
50
15
20
25
30
35
40
45
31.6
22.5
50
10
15
20
25
22.5
31.6
30
35
40
45
50
15
20
25
30
35
40
45
31.6
22.5
50
Fig. 24
Fig. 26
Fig. 25
LEVIER DE
VERROUILLAGE
D’ONGLET
