iii

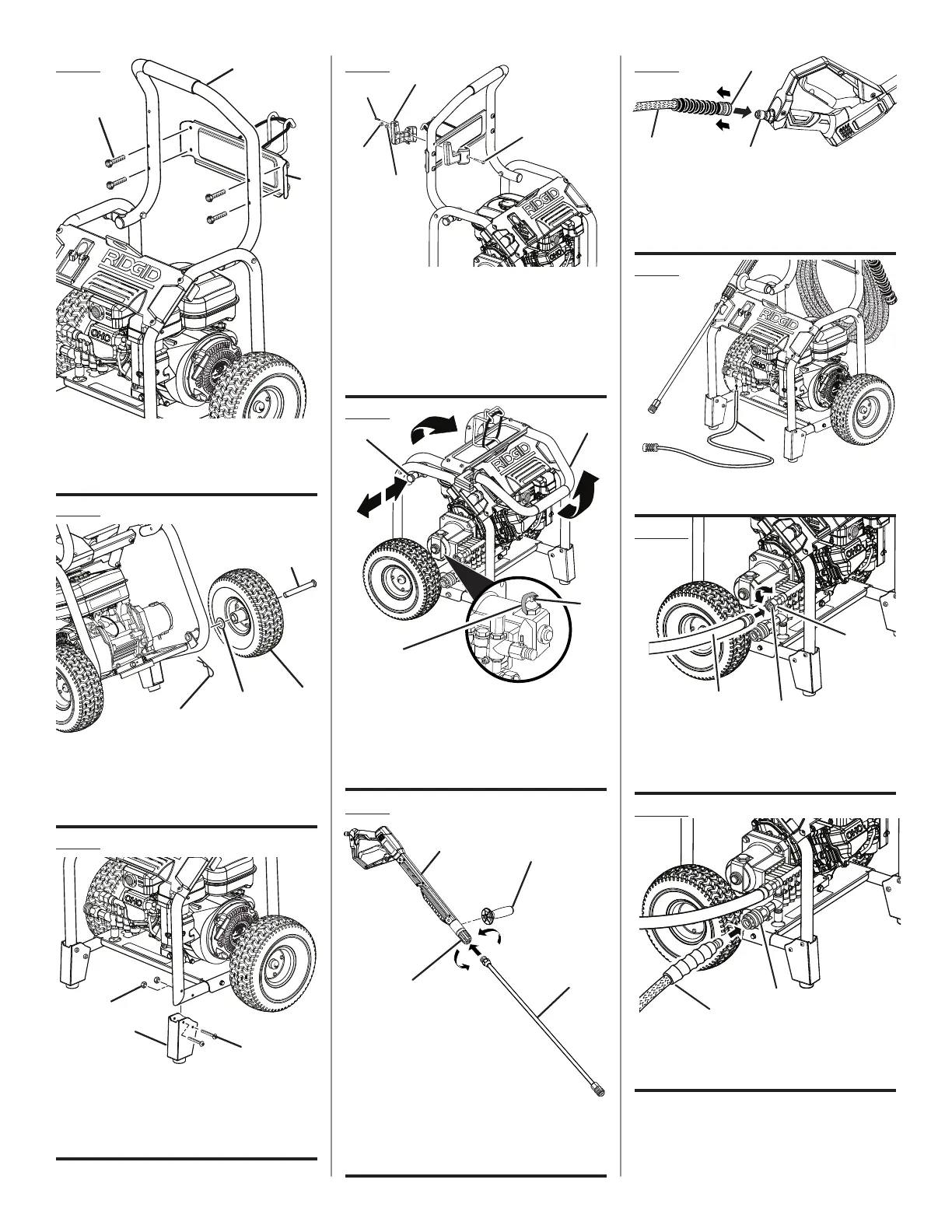

Fig. 2
A -Torx screw (Torx de vis, Torx de tornillo)
B - Handle (poignèe, mango)
C - Rear panel (panneau arrière, panel
posterior)
ON
O
A
b
c
Fig. 3
A - Hitch pin (axe de blocage, pasador de
enganche)
B - Washer (rondelle, arandela)
C - Wheel (roue, rueda)
D - Axle (essieu, eje)
A
b
c
d
Fig. 4
A - Nut (écrou, tuerca)
B - Support foot (pied de support, pie de
soporte)
C - Bolts (boulon, perno)
Fig. 5
A - Trigger handle rest (back) [support de
poignée de gâchette (arrière), soporte de
mango del gatillo (trasero)]
B - Screw (vis, tornillo)
C - Lock nut (écrou de blocage, tuerca de
seguridad)
D - Flat washer (rondelle plate, arandela plana)
Fig. 6
A - Handle knob (bouton de poignèe, perilla del
mango)
B - Label (étiquette, etiqueta)
C - Handle (poignèe, mango)
D - Shipping plug (bouchon d’expédition, clavija
de embarque)
A
b
c
d
b
A
c
Fig. 7
A - Trigger handle (poignée de gâchette,
mango del gatillo)
B - Auxiliary handle (poignée auxiliaire,
mango auxiliar)
C - Connector (connecteur, conector)
D - Spray wand (lance de pulvérisation, tubo
rociador)
A
b
c
d
Fig. 8
A - High pressure hose (tuyau haute pression,
manguera de alta presión)
B - Collar (collier, collarín)
C - Inlet coupler (raccord d’entrée, acoplador
de entrada)
A
b
c
Fig. 9
A - Injection hose (flexible d’injection, manguera
de inyección)
A
Fig. 10
A - Garden hose (tuyau d’arrosage, manguera
de jardín)
B - Screen (tamis, cedazo)
C - Water intake (prise d’eau, entrada de agua)
A
b
c
Fig. 11
A - High pressure hose (tuyau haute pression,
manguera de alta presión)
B - Collar (collier, collarín)
A
b
A
b
c
b
d
