REGULACIÓN DE LA COMBUSTIÓN
Conforme a la EN267, la aplicación del quemador en la caldera, la regulación y el ensayo tienen que
ser efectuados como indicado en el manual de instrucciones de la misma caldera, incluido el control
de la concentración de CO y CO
2
en los humos, su temperatura y la temperatura media del agua de la
caldera.
Según el caudal requerido por la caldera, se debe determinar la boquilla, la presión de la bomba, la
regulación del cabezal de combustión y la regulación del registro, ver la tabla que siguen.
Los valores indicados en la tabla se obtienen en una caldera CEN (según EN 267).
Se refieren al 12,50% de CO
2
, al nivel del mar y con temperatura ambiente y del gasóleo a 20°C.
BOQUILLAS ACONSEJADAS: Monarch tipo R - NS ; Delavan tipo W - A - E
Steinen tipo H - Q ; Danfoss tipo H
Ángulo: 60° : En la mayoría de los casos.
80° : En caso de desprendimiento de la llama en los encendi-
dos a bajas temperaturas.
PRESIÓN 12 bar : La bomba sale de fábrica ajustada en dicho valor.
14 bar : Mejora el anclaje de la llama en la hélice. Por consiguiente,
es indicada para los encendidos a bajas temperaturas.
REGULACIÓN CABEZAL : Se realiza en el momento del montaje de la boquilla, con
la tobera desmontada. Depende del caudal del quemador
y se ejecuta girando la varilla de regulación hasta que el
plano terminal de la tobera coincide con la marca indi-
cada en la tabla.
Boquilla Presión
bomba
Caudal
quemador
Regulación
cabezal combustión
Regulación
registro del aire
GPH Ángulo bar kg/h ± 4% Marca Marca
0,60 60°/80° 11 2,3 1,5 2
0,65 60°/80° 12 2,6 2 2,2
0,75 60° 12 3,0 2,5 2,5
0,85 60° 12 3,4 3 3
1,00 60° 12 4,0 4 4,5
1,10 60° 12 4,4 5 6
1,25 60° 12 5,0 6 7

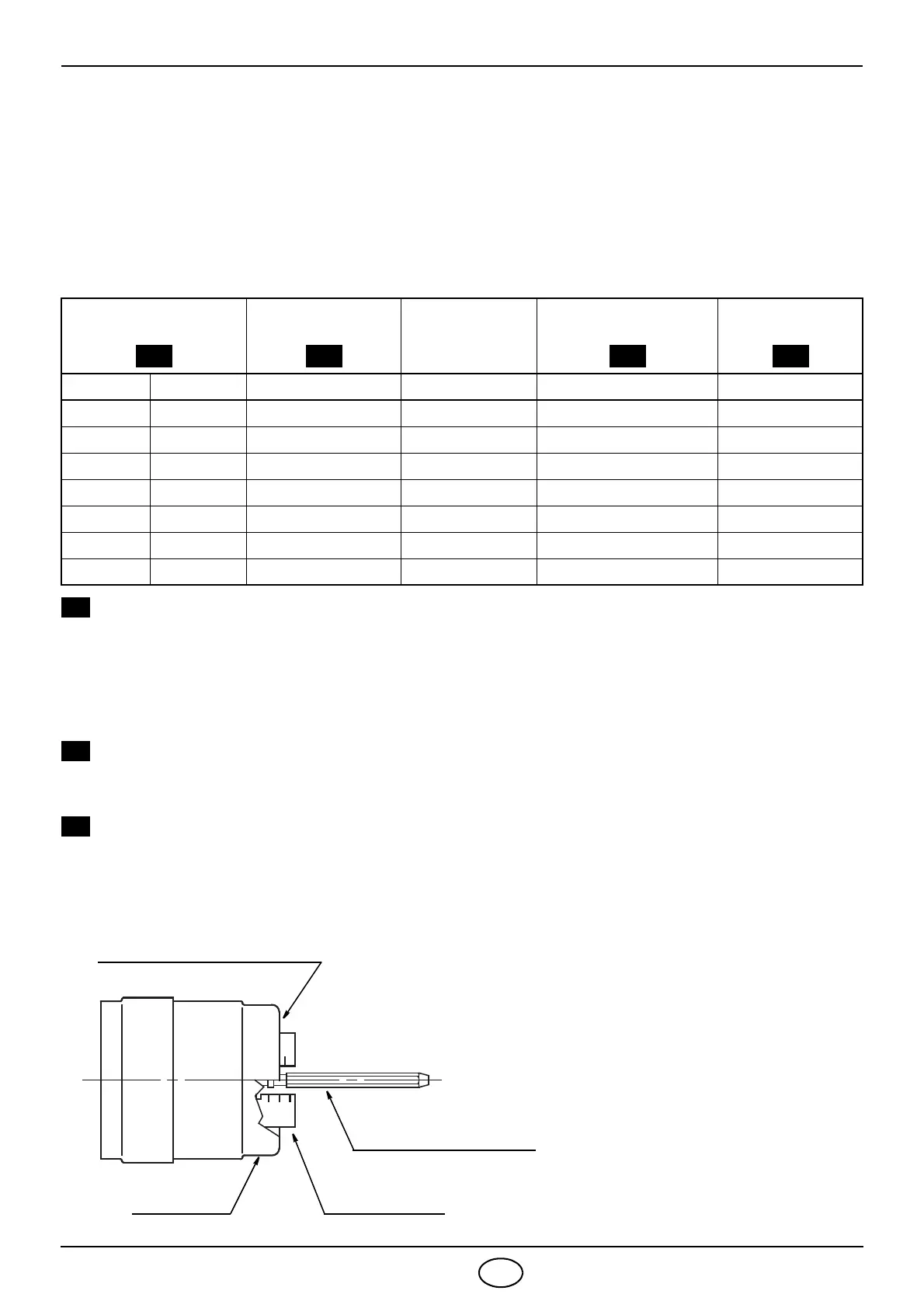

En el dibujo de al lado el cabezal está
regulado para un caudal de 0,85 GPH
a 12 bar.
La marca 3 del parcializador coincide
con el plano exterior de la tobera, co-
mo indicado en la tabla.
Tubo llama
Varilla de regulación
Parcializador
Plano terminal tubo llama
D5232
