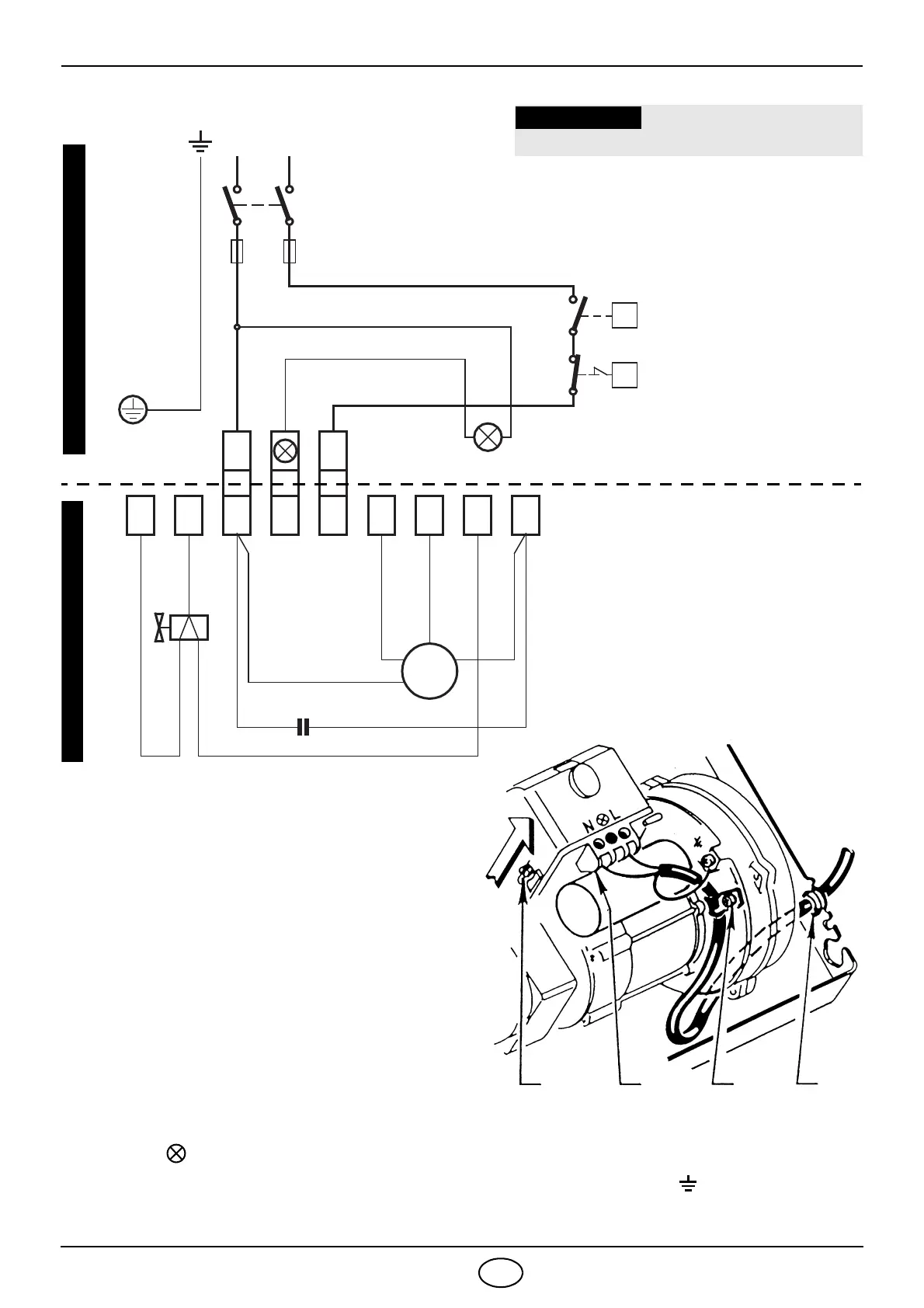

COLLEGAMENTI ELETTRICI
S7026
A321
Marrone
Bianco (50V)
Blu
Motore
Condensatore
Termostato di limite
Neutro
T6A
N L
M
~
Nero
NOTE:
Sezione dei conduttori: min. 1 mm
2
.
(Salvo diverse indicazioni di norme e leggi
locali).
I collegamenti elettrici eseguiti dall’installatore
devono rispettare le norme vigenti nel paese.
Per togliere l’apparecchiatura dal bruciatore;
allentare la vite (A) (vedi figura) e tirare nel
senso della freccia.
Il sensore fiamma è montato direttamente
nell’apparecchiatura (sotto il trasformatore di
accensione) su un supporto ad innesto rapido.
COLLAUDO
Verificare l’arresto del bruciatore aprendo i ter-
mostati.
ATTENZIONE
Non collegare la messa a terra del bruciatore al
terminale dell'indicatore di guasto. Ciò po-
trebbe causare la distruzione dell’apparecchia-
tura.
ESEGUITO IN FABBRICA
230V ~ 50Hz
NL
123456789
Blu
Marrone
Valvola
T
T
PERCORSO DEL CAVO ELETTRICO
1 - Passacavo N - Neutro
2 - Fissacavo L - Fase
3 - Morsettiera - Terra bruciatore
D5228
Nero
ATTENZIONE
Non scambiare il neutro con la fase.
Termostato di sicurezza
Segnalazione di blocco a distanza
(230V - 0,5A max.)
Morsettiera
apparecchiatura
530SE
*
Interruttore generale
ESEGUITO DALL’INSTTALLATORE
