REGOLAZIONE COMBUSTIONE
In conformità con la Direttiva Rendimento EN 267, l’applicazione del bruciatore alla caldaia, la re-
golazione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della cal-
daia stessa, compreso il controllo della concentrazione di CO e CO
2
nei fumi, della loro
temperatura e di quella media dell’acqua della caldaia.
A seconda della portata richiesta dalla caldaia vanno definiti l’ugello, la pressione della pompa e la
regolazione della serranda, secondo la tabella seguente.
I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN 267).
Sono riferiti al 12,5% di CO
2
, al livello del mare e con temperatura ambiente e del gasolio a 20°C.
UGELLI CONSIGLIATI : Monarch tipo R - NS ; Delavan tipo W - A - E
Steinen tipo H - Q ; Danfoss tipo H
Angolo: 60° : Nella generalità dei casi.
80° : In caso di stacco fiamma nelle accensioni a basse temperature.
PRESSIONE POMPA12 bar : La pompa lascia la fabbrica tarata a tale valore.
14 bar : Migliora l’aggancio fiamma all’elica. È quindi indicata per le
accensioni a basse temperature.
REGOLAZIONE TESTA: Va fatta all’atto del montaggio dell’ugello, con boccaglio
smontato. Dipende dalla portata del bruciatore e si esegue
ruotando l’asta di regolazione fino a che il piano terminale
del boccaglio collima con la tacca indicata in tabella.
Ugello Pressione
Pompa
Portata Brucia-
tore
Regolazine testa
di combustione
Regolazione
Serranda Aria
GPH Angolo bar kg/h ± 4% Tacca Tacca
0.60 60°/80° 11 2.3 1.5 2
0.65 60°/80° 12 2.6 2 2.2
0.75 60° 12 3.0 2.5 2.5
0.85 60° 12 3.4 3 3
1.00 60° 12 4.0 4 4.5
1.10 60° 12 4.4 5 6
1.25 60° 12 5.0 6 7

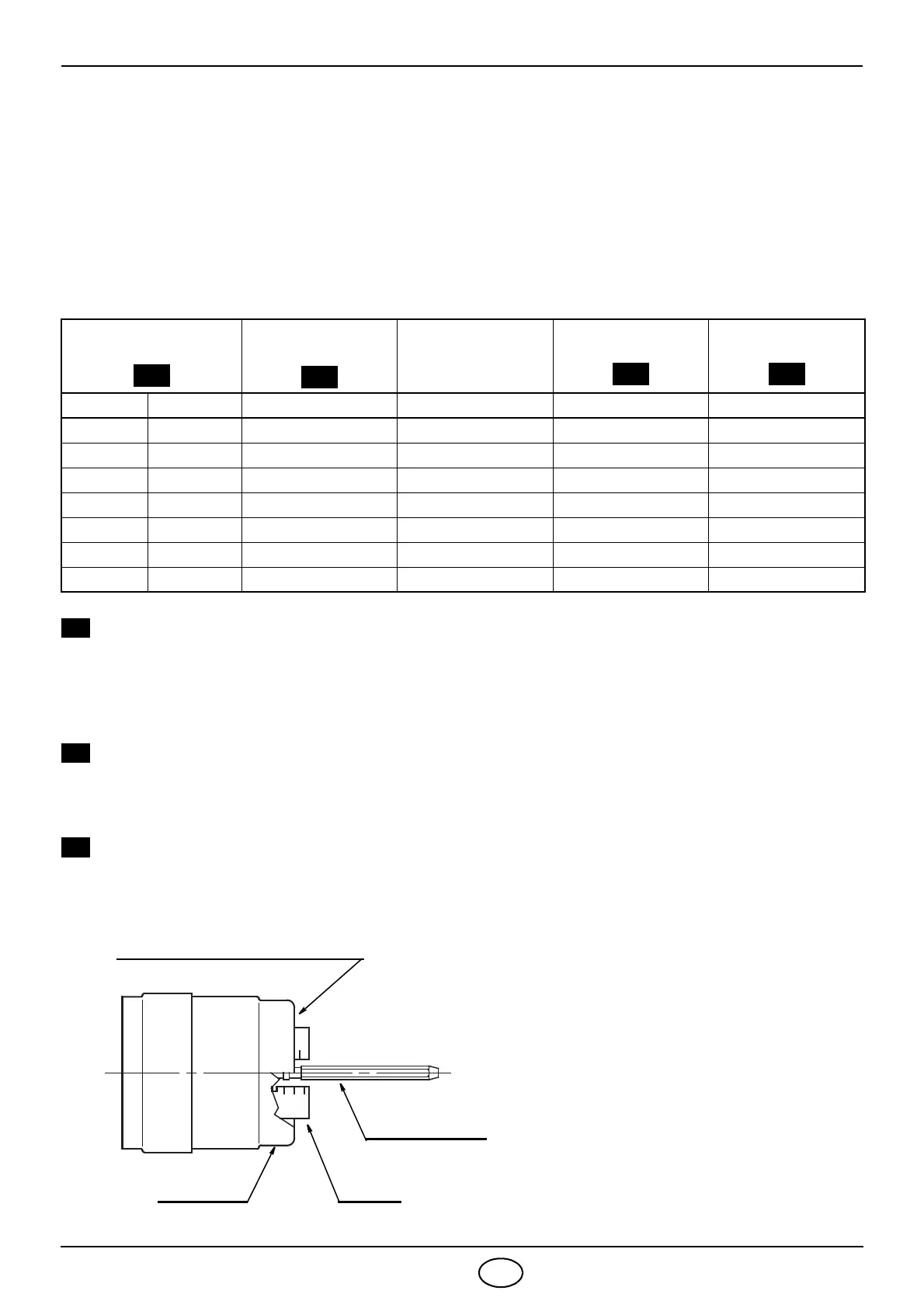

Nello schizzo a lato la testa è regolata
per una portata di 0,85 GPH a 12 bar.
La tacca 3 del parzializzatore coincide
con il piano esterno del boccaglio come
indicato in tabella.
Boccaglio
Asta di regolazione
Parzializzatore
Piano terminale boccaglio
D5232
