Riello CBD 25 - Page 4

HELIOTERM INVERTER
4
A
H4
COMM
Y2Y1
H2
DISPLAY
H2
NEV1 NEV2
ASCII
GRID
S1
D
AIR
RTU
M1
AIR
B
C
ZOT
MOTOR
6V DC
230V AC
HRS
RS
L N
NL
A
Ligação na versão Plus Connections Plus version
Nesta versão, os servomecanismos responsáveis pela
movimentação da grelha estão pré-instalados no
aparelho. Através de um conector especíco (ref. A), é
possível ligá-los à saída Y2 dos painéis.
In this version the servomechanism for moving the grid
are precable on the unit. Via a special connector (ref. A)
you can connect the output Y2 of the panels.
Doc-0091334 Rev. 0
PT

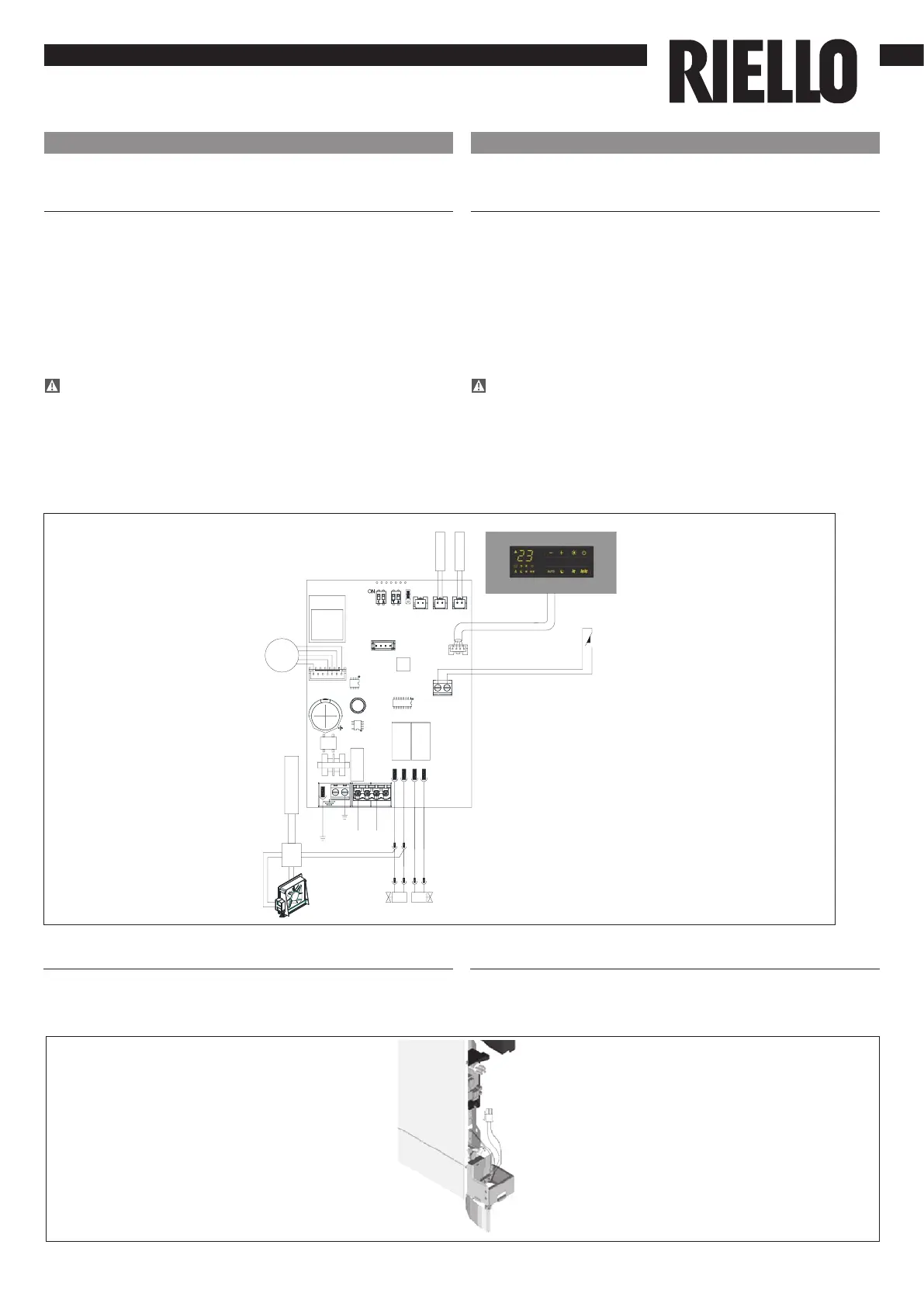

Ligações
H2 Sonda de temperatura da água 10kΩ
AIR Sonda de temperatura do ar 10kΩ
M1 Motor do ventilador DC inverter
S1 Microinterruptor de segurança da grelha
Y1 Eletroválvula de água (tensão de saída de 230 V/ 50 Hz 1 A)
Y2 Ligação ap móvel (tensão de saída de 230 V/50 Hz 1 A)
L-N Ligação de alimentação elétrica 230 V/50 Hz
HRS Sonda de água, versões Plus (2kΩ)
RS Cablagem da versão Plus
Se, após a ligação, a placa detetar a sonda, o
arranque ocorre em condições normais com funções
de temperatura mínima da água no aquecimento (30
°C) e máxima no arrefecimento (20 °C). A placa prevê
também o funcionamento sem sonda, nesse caso, os
limites de mínimo e máximo são ignorados.
EN
Connections
H2 Water temperature probe 10 10kΩ
AIR Air temperature probe 10kΩ
M1 Fan motor DC inverter
S1 Grill safety micro-switch
Y1 Water solenoid valve (230V/50Hz 1A powered output)
Y2 Mobile ap connection (230V/50Hz 1A powered output)
L-N 230V/50Hz electrical power supply connection
HRS Plus version water (2kΩ)
RS Plus version wiring
If after powering the equipment the board detects
the probe, the start-up will take place under normal
conditions with minimum water temperature in
heating (30 °C) and maximum water temperature in
cooling (20 °C) functions. The board can also operate
without probe, case in which the minimum and
maximum thresholds will be ignored.
