右旋 :( + 的方向 ), 可增大进入燃烧室的风量相应降低其
风压 .
烟气中 CO
2
含量减少但火焰燃烧状况得到改善 .
(
温度较低点火时可采取此设置
).
左旋 : (
– 的方向 ), 可减少进入燃烧室的风量同时增加其
压力 .
烟气中 CO
2
含量增加但火焰贴盘现象减少 . (
温度较低点
火时不宜采取此设置
).

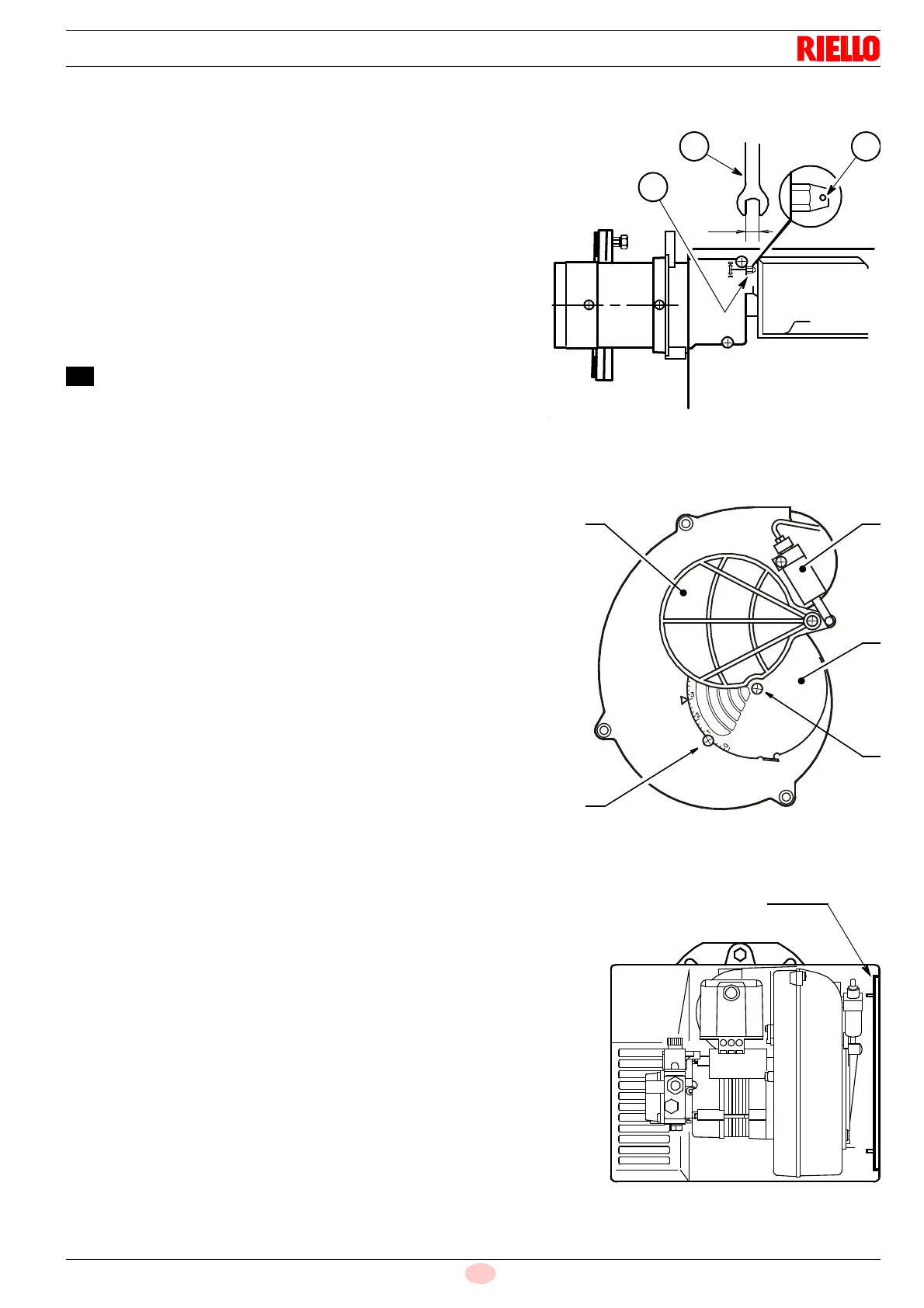

任何情况下燃烧头的设定值不要偏离上图所示的参考值
太多(不能大于 1 个刻度). 调节杆转 3 圈相当于一个刻
度 ; 可通过端面上的孔 (3) 来方便的记录所转的圈数 .
风门挡板调整 :( 图 . 8)
可调风门挡板 (A) 通过液压装置 (B) 驱动 , 确保风门入
口完全打开 .
拧松螺钉 (D) 后调整固定风门 (C) 来调节风量 .
当达到合适的风门位置后, 拧紧螺钉(D) 以确保可调风门
(A) 的运行 .
上表所示的设置值是在燃烧器安装金属外壳和燃烧室背
压为零的情况下测得 .
每一次安装 , 都可能有不同状况 : 实际喷嘴出力 , 燃烧室
的正负压力 , 空气过剩量 , 等等 .
所有这些条件都需要不同的风门挡板设置 .
应考虑燃烧器是否装上金属外壳对进风量大小的影响 .
因此建议按以下步骤进行 :
– 按表中所示 (4, p
6) 调节风门挡板 ;
– 安装外壳 , 仅固定上部螺钉 ;
– 检查烟气等级 ;
– 如必须调整风门挡板 , 拧下上部螺钉后移开外壳 , 调
节风门挡板 , 然后安装外壳并再次检查烟气等级 .
注意 :
如燃烧器出力大于 9kg/h,请移开金属外壳内壁的挡板 .
1
2 3
6
D8068
D
C
D5555
D
A B
挡板
D5287
图 . 7
图 . 8
图 . 9
