Riello G10 - Page 18

20013656
6
CN
燃烧调整
根据燃烧器运用于锅炉上的效率标准 92/42/EEC， 调试燃烧器必须参考锅炉的使用说明 , 这一工作包括调整烟气中
的 CO 和 CO
2
，烟温及锅炉的平均水温。
要达到所需要的出力，应按照下表选择合适的喷嘴，检测油泵压力，设定燃烧头和风门 .
表中的数值由 CEN 锅炉测得 ( 按照 EN 267).
参考条件：12.5% CO
2
，在零海拔，油温和室温为 20 °C
.
推荐的喷嘴 : Monarch 类型 R
Delavan 类型 W - B
Steinen 类型 S - Q
Danfoss 类型 S
油泵压力 : 12 bar : 出厂时泵压设定为 12 bar.
14 bar : 适合在低温时应用 ; 提高火焰稳定性 .

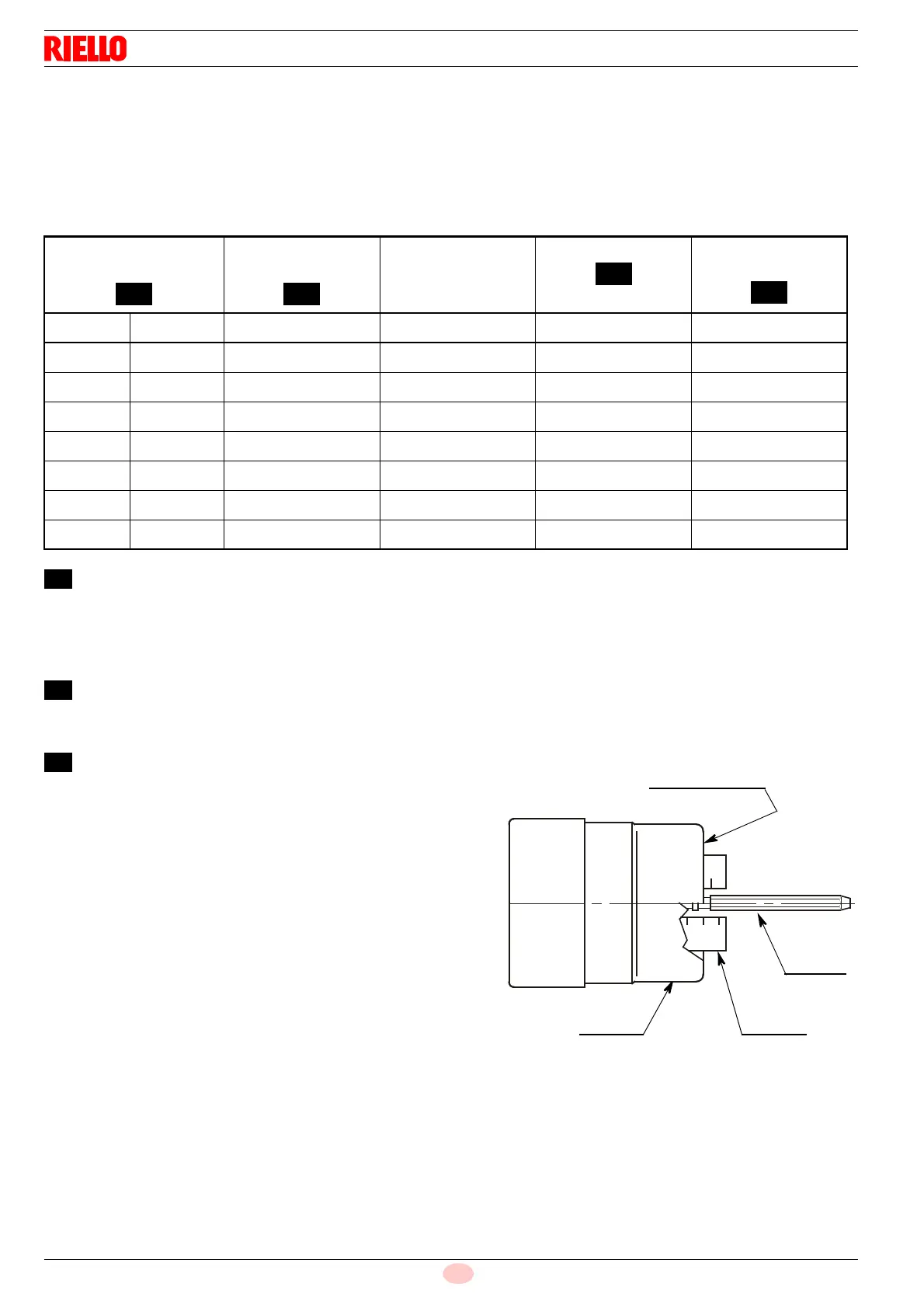

燃烧头设定 :
在安装喷嘴时进行 , 同时燃烧筒已移开 . 根据燃
烧出力, 转动调节杆直到燃烧筒端面达到设定值
, 如图所示 .
如图所示 , 在泵压为 12 bar, 喷嘴出力为 1.50
GPH , 燃烧头刻度设置为 3.
以上所示的燃烧头设定适用于大多数情况 .
风量的设置可通过调节风门挡板来调节 . 如果在
燃烧头安装好后 , 并且运行时仍要调节燃烧头 ,
可用 6 mm 扳手 (2) 转动调节杆 (1), 如下所示
( 图
.
7, P. 7) .
喷嘴 泵压
燃烧器出力
燃烧头设置
风门调节
GPH
角度
bar kg/h ± 4%
设定点 设定点
1.10 60° 12 4.4 2 3
1.25 60° 12 5.0 2.5 3.4
1.50 60° 12 6.0 3 3.8
1.75 60° 12 7.0 4 4
2.00 60° 12 8.0 5 5
2.25 60° 12 9.0 6 6
2.50 60° 12 10.0 6 7
1
2
3
4
1
如可能 , 对于 2.00 - 2.25 GPH 的
喷嘴 建议使用全空角 .
2
燃烧筒
调节杆
标尺
燃烧筒端面
D5398
2
135
3
