Um das Steuergerät vom Brenner zu trennen: die Schraube (A)
(siehe untere Abbildung) lösen
und in Richtung des Pfeiles ziehen.
KONTROLLE
Die Regelabschaltung des Brenners durch Ein- und Ausschalten der Thermostate überprüfen.

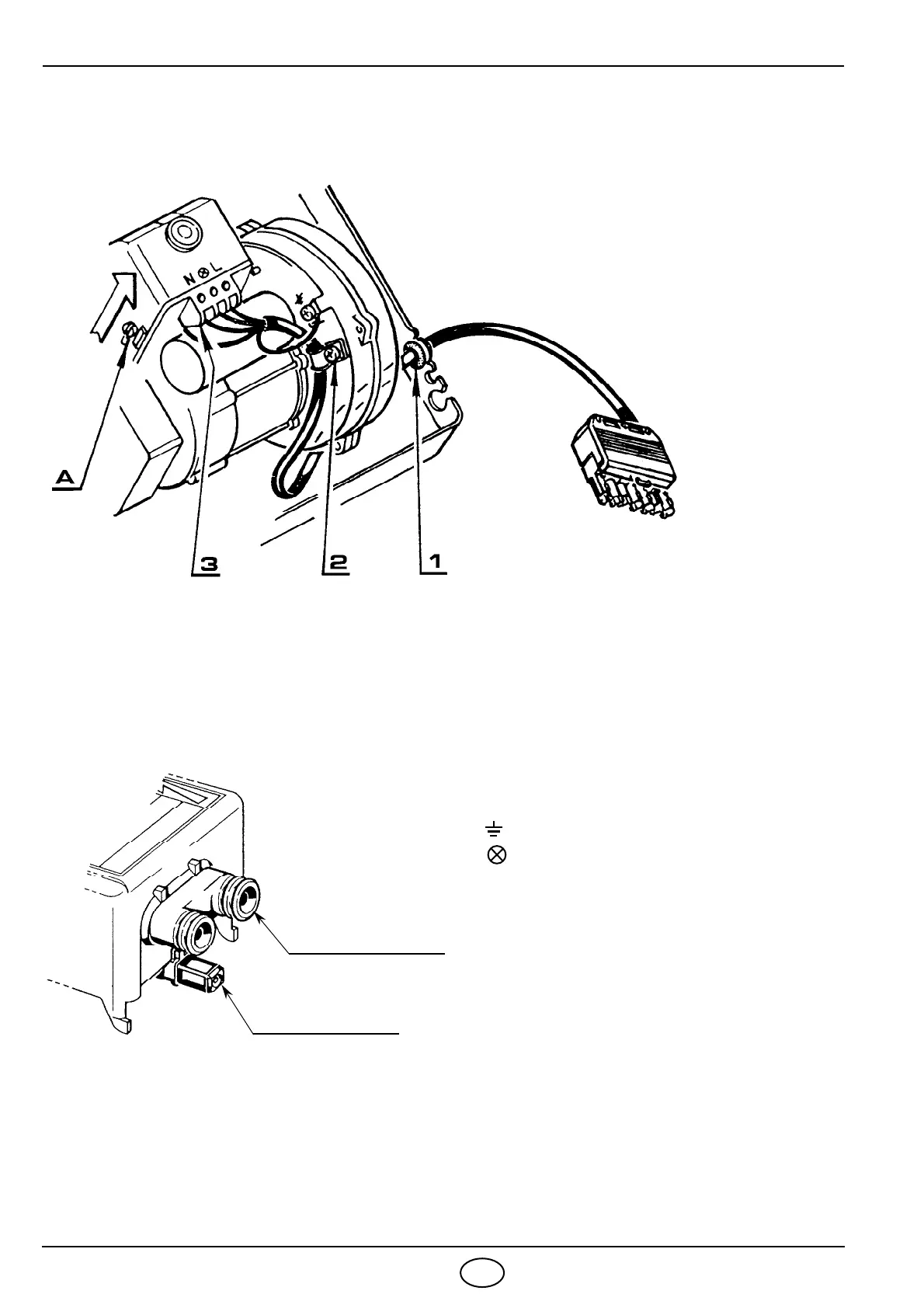

VERLAUF DES ELEKTRISCHEN KABELS
1 - Kabeldurchführung
2 - Kabelbefestigung
3 - Klemmleiste
N - Nulleiter
L - Phase
- Brenner-Erdung
- Störlampe
Der Photowiderstand ist im Steuergerät
(unter dem Zündtrafo) auf einem Schnell-
stecksockel angeordnet.
Zündtransformator
Photowiderstand
