3002949

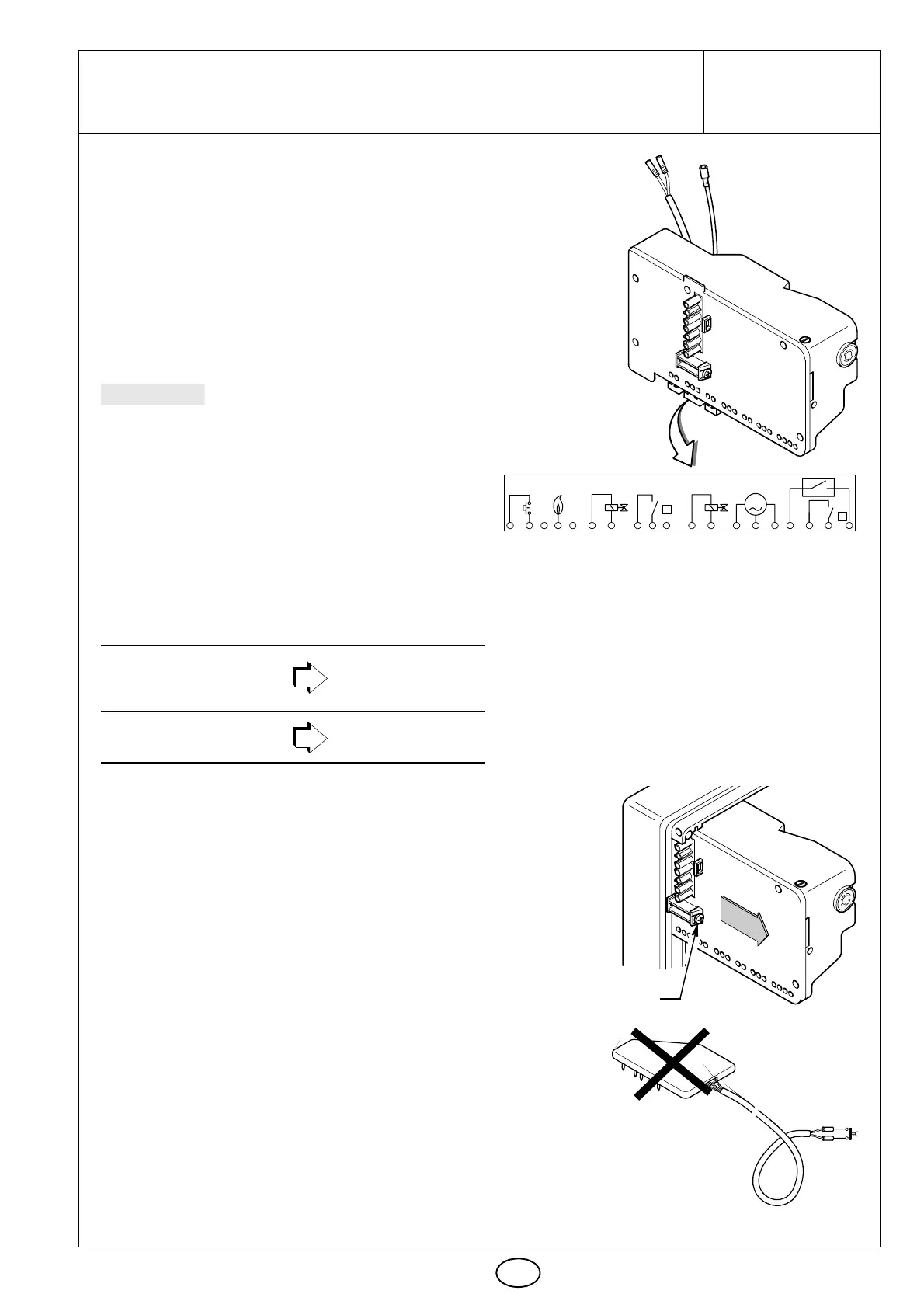

BOÎTE DE CONTRÔLE MG569
3008
1
F
3002967
La nouvelle boîte de contrôle MG569 peut être installée aussi
bien sur les brûleurs à une allure que sur ceux à deux allures
,
(voir fig. 1).
MATÉRIEL FOURNI
Boîte de contle MG569 . . . . . . . . . . . . . . . . . . . . . . . . .N° 1
Cable de connexion RS . . . . . . . . . . . . . . . . . . . . . . . . . . .N° 1
Cable de connexion SO . . . . . . . . . . . . . . . . . . . . . . . . . . .N° 1
Protection V2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .N° 1
Groupe de connexion (seulement pour code 3002949) . .N° 1
Manuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .N° 1
Le groupe de connexion (fig. 6, page 2) doit être utilisé que
s’il faut remplacer une boîte de contrôle modèle 525SE/G,
566SE, 566SE REV. 1 et 566SE REV. 2.
INSTALLATION
La boîte de contrôle doit être remplacée par du
personnel expérimenté.
Couper le courant avant d’effectuer un remplace-
ment quelconque.
Procéder comme suit pour installer la boîte de con-
trôle MG569.
Procéder comme suit pour le montage:
®
Dévisser les vis de fixation et enlever le capot du brûleur.
®
Débrancher tous les fils, la fiche à 7 pôles, sonde d’ioni-
sation, cable haute tension et le cable de terre.
®
Enlever la boîte de contrôle du brûleur en desserrant la
vis (A, fig. 3) et tirer dans le sens de la flèche.
®
Installer la nouvelle boîte de contrôle fournie en la fixant
au brûleur avec la vis (A, fig. 3), avec un couple de ser-
rage de 1 ÷ 1,2 Nm.
®
Brancher tous les fils
,
la fiche à 7 pôles et le cable de
terre.
BRANCHEMENT RESET À DISTANCE, (fig. 4)
Procéder comme suit si le brûleur est fourni avec la remise
à zéro à distance:
®
Couper le branchement prévu à la prise.
®
Procéder au nouveau branchement (RS, voir schémas
électriques page 3).
®
Brancher un bouton à une distance max. de 20 mètres.
RS SO
Fig. 1
E9249
Fig. 2
ATTENTION
N L2
R
=
=
C
S2
N
2
S1
A
M
B
A
N
1
G
E9263
SO PA SMMVV2 V1RS PG
LEGENDE, (fig. 2)
SM - Servomoteur
(pour les brûleurs qui en sont munis)
PG - Pressostat gaz
MV- Moteur
V1 - Vanne 1
ère
allure
PA - Pressostat air
V2 -Protection
SO - Sonde d’ionisation
RS - Reset à distance
MG569
568 - 569
566SE Rev. 3
MG569
525SE/G - 566SE
566SE Rev. 1 et Rev. 2
MG569 + Groupe
de connexion
Fig. 3
E9250
A
E9242
Fig. 4
