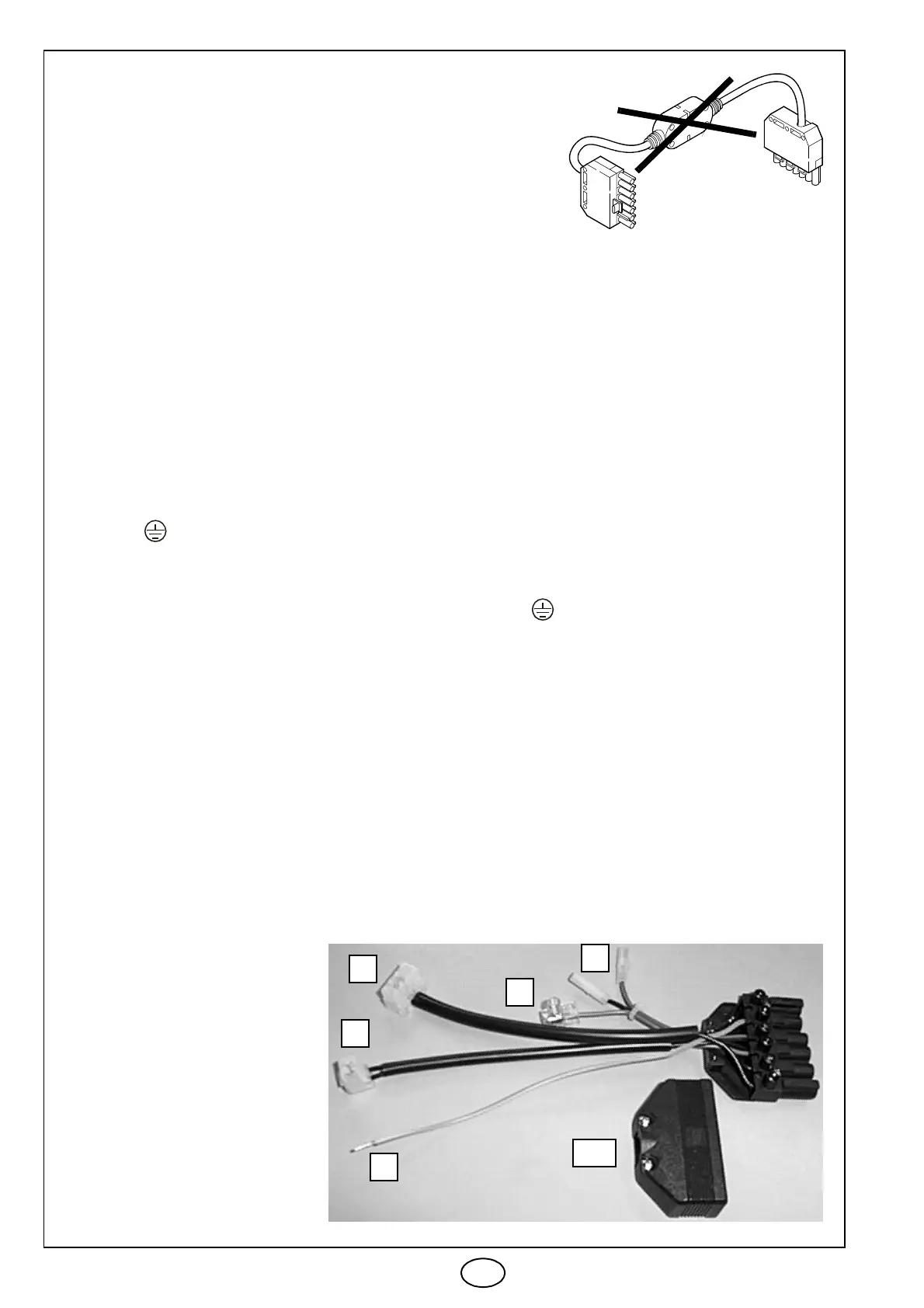

GROUPE DE CONNEXION
Procéder comme suit pour les brûleurs prévus avec les boî-
tes de contrôle 525SE/G - 566SE - 566SE Rev. 1 e Rev. 2:
®
Éliminer la connexion du filtre anti-parasites (fig. 5);
®
Utiliser le groupe de connexion (fig. 6) en suivant les in-
dications reportées ci-dessous.
Fig. 5
E9264
BRÛLEURS 1 ALLURE
Type 911T - 912T - 913T - 914T
® Débrancher la fiche à 6 pôles de la rampe gaz
de la prise à 6 pôles du brûleur.
® Débrancher tous les fils de la boîte de contrôle.
® Enlever la prise à 6 pôles et les connexions cor-
respondantes.
® Enlever la boîte de contrôle du brûleur en dévis-
sant la vis (A, fig. 3, page 1) et tirer dans le sens
de la flèche.
® Fixer la nouvelle prise (XP6), en utilisant les vis
de la prise précédente.
® Brancher le fil jaune/vert (D) à la masse du
brûleur .
®
Monter la boîte de contrôle neuve en la fixant au
brûleur à l’aide de la vis (A, fig. 3, page 1) avec
un couple de serrage de 1 ÷ 1,2 Nm.
® Placer le connecteur à 4 pôles (B) dans la boîte
de contrôle (SM-PG).
® Placer le connecteur à 2 pôles (A) dans la boîte
de contrôle (V1).
® Brancher les autres fils de la boîte de contrôle.
NOTE
Les fils (F - G) maintenus ensemble avec une col-
lier ne servent pas pour ces brûleurs.
BRÛLEURS 2 ALLURES
Type 915T - 916T - 917T - 918T
® Débrancher la fiche à 6 pôles de la rampe gaz
de la prise à 6 pôles du brûleur.
® Débrancher tous les fils de la boîte de contrôle.
® Enlever la prise à 6 pôles et les connexions cor-
respondantes.
® Enlever la boîte de contrôle du brûleur en dévis-
sant la vis (A, fig. 3, page 1) et tirer dans le sens
de la flèche.
® Enlever la connexion à 2 pôles de la boîte de
contrôle (V1), débrancher le fil bleu (du servo-
moteur) et couper l’autre fil en éliminant le con-
necteur rouge.
® Fixer la nouvelle prise (XP6), en utilisant les vis
de la prise précédente.
® Brancher le fil jaune/vert (D) à la masse du
brûleur .
®
Monter la boîte de contrôle neuve en la fixant au
brûleur à l’aide de la vis (A, fig. 3, page 1) avec
un couple de serrage de 1 ÷ 1,2 Nm.
® Placer le connecteur à 4 pôles (B) dans la boîte
de contrôle (SM-PG).
® Placer le connecteur à 2 pôles (A) dans la boîte
de contrôle (V1).
® Brancher les fils bleu et noir (G) aux fils bleu et
noir correspondants du servomoteur.
® Unir le fil bleu du petit câble de la prise à
4 pôles externe avec la borne à vis (F).
XP6
G
F
B
A
D
S7609
ATTENTION:
®
Terminée cette opération,
vérifier si le brûleur fonction-
ne correctement en contrô-
lant l’arrêt du brûleur par
l’ouverture du pressostat gaz
minimum et le passage de la
première à la deuxième allu-
re en intervenant sur le ther-
mostat correspondant.
®
Appuyer sur le bouton de dé-
blocage en cas d’anomalies
d’allumage ou de fonctionne-
ment. Cette opération peut
être répétée au maximum 3
fois.
Fig. 6
