I
GRUPPO COLLEGAMENTI
Per i bruciatori provvisti delle apparecchiature 525SE/G -
566SE - 566SE Rev. 1 e Rev 2 operare come segue:
®

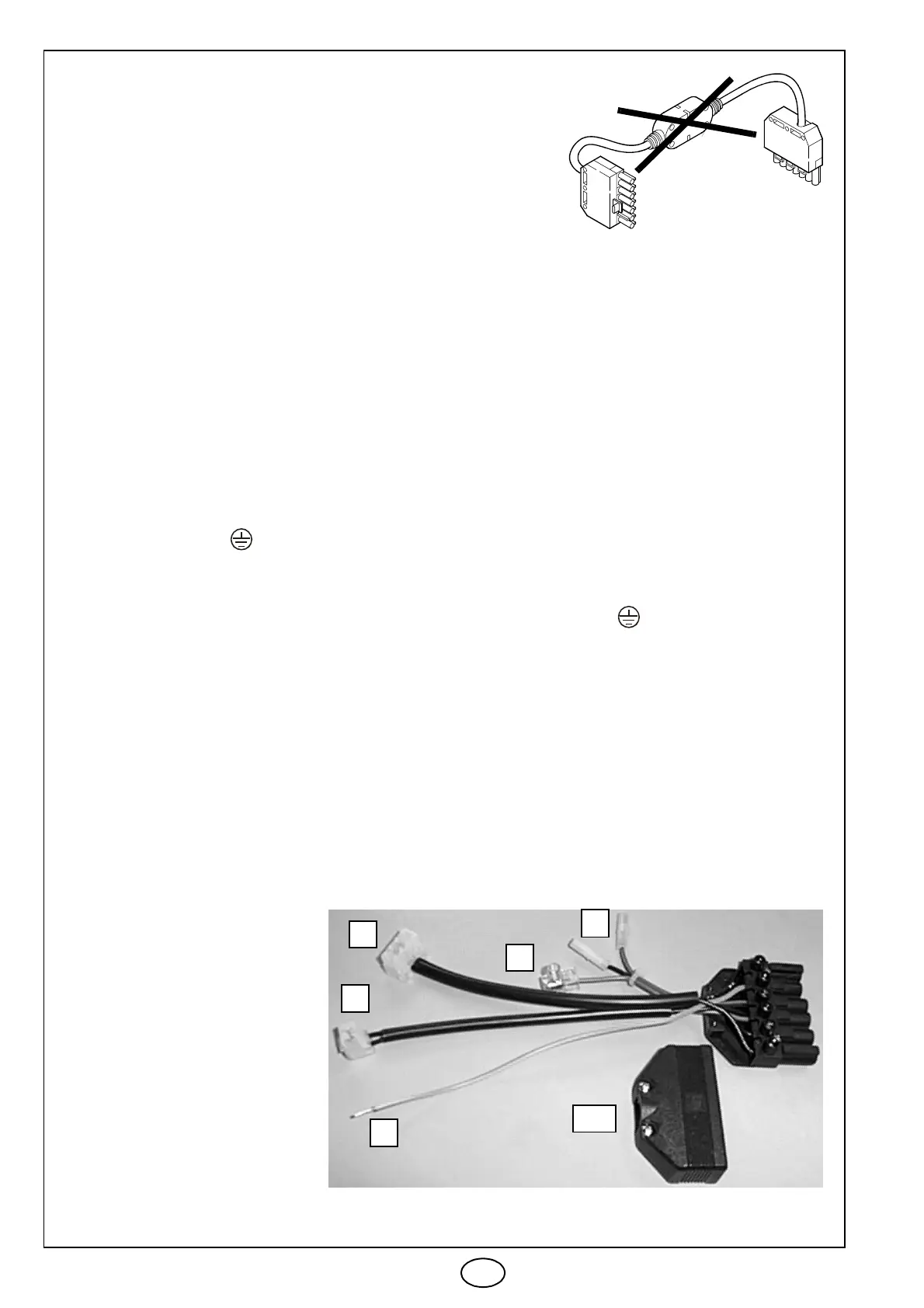

Eliminare il collegamento filtro antidisturbo (fig. 5);
®
Utilizzare il gruppo collegamenti (fig. 6) attenendosi alle
istruzioni di seguito riportate.
Fig. 5
E9264
BRUCIATORI MONOSTADIO
Tipo 911T - 912T - 913T - 914T
® Sconnettere la spina a 6 poli della rampa gas
dalla presa a 6 poli del bruciatore.
® Sconnettere tutti i collegamenti all’apparec-
chiatura.
® Smontare la presa 6 poli e relativi collegamenti.
® Scollegare l’apparecchiatura dal bruciatore svi-
tando la vite (A, fig. 3, pag. 1) e tirare nel senso
della freccia.
® Fissare la nuova presa (XP6), utilizzando le viti
della precedente.
® Connettere il filo giallo/verde (D) al morsetto di
terra del bruciatore .
®
Installare la nuova apprecchiatura fissandola al
bruciatore mediante la vite (A, fig. 3, pag. 1) con
coppia di serraggio da 1 ÷ 1,2 Nm.
® Inserire il connettore a 4 vie (B) nell’apparec-
chiatura (SM-PG).
® Inserire il connettore a 2 vie (A) nell’apparec-
chiatura (V1).
® Connettere i restanti collegamenti all’apparec-
chiatura.
NOTA
I fili (F - G, fig. 6) tenuti assieme con una fascetta
non servono per questi bruciatori.
BRUCIATORI BISTADIO
Tipo 915T - 916T - 917T - 918T
® Sconnettere la spina a 6 poli della rampa gas
dalla presa a 6 poli del bruciatore.
® Sconnettere tutti i collegamenti all’apparec-
chiatura.
® Smontare la presa 6 poli e relativi collegamenti.
® Scollegare l’apparecchiatura dal bruciatore svi-
tando la vite (A, fig. 3, pag. 1) e tirare nel senso
della freccia.
® Togliere la connessione a 2 vie dall’apparec-
chiatura (V1), sconnettere il filo blu (del servo-
motore) e tagliare l’altro filo eliminando il
connettore rosso.
® Fissare la nuova presa (XP6), utilizzando le viti
della precedente.
® Connettere il filo giallo/verde (D) al morsetto di
terra del bruciatore .
®
Installare la nuova apprecchiatura fissandola al
bruciatore mediante la vite (A, fig. 3, pag. 1) con
coppia di serraggio da 1 ÷ 1,2 Nm.
® Inserire il connettore a 4 vie (B) nell’apparec-
chiatura (SM-PG).
® Inserire il connettore a 2 vie (A) nell’apparec-
chiatura (V1).
® Connettere i fili blu e nero (G) con i corrispon-
denti fili blu e nero del servomotore.
® Unire il filo blu del cavetto della presa 4 poli
esterna (XP4), con il morsetto a vite (F).
XP6
G
F
B
A
D
S7609
ATTENZIONE:
® Ad operazione eseguita, verifi-
care il corretto funzionamento
del bruciatore, verificando l’ar-
resto del bruciatore per aper-
tura del pressostato gas di
minima e verificare il passag-
gio tra primo e secondo stadio
intervenendo sul relativo ter-
mostato.
® Nel caso si verificassero ano-
malie di accensione o di fun-
zionamento premere il
pulsante di sblocco. Tale ope-
razione, può essere ripetuta
un massimo di 3 volte.
Fig. 6
