VERBINDINGSKABEL GROEP
Ga bij de branders voorzien van controledozen 525SE/G -
566SE - 566SE Rev. 1 en Rev. 2 als volgt te werk:
®
Verwijder de aansluiting van het filter tegen storingen
(fig. 5).
®
Gebruik de verbindingskabel groep (fig. 6) volgens de
als volgt vermelde aanwijzingen.

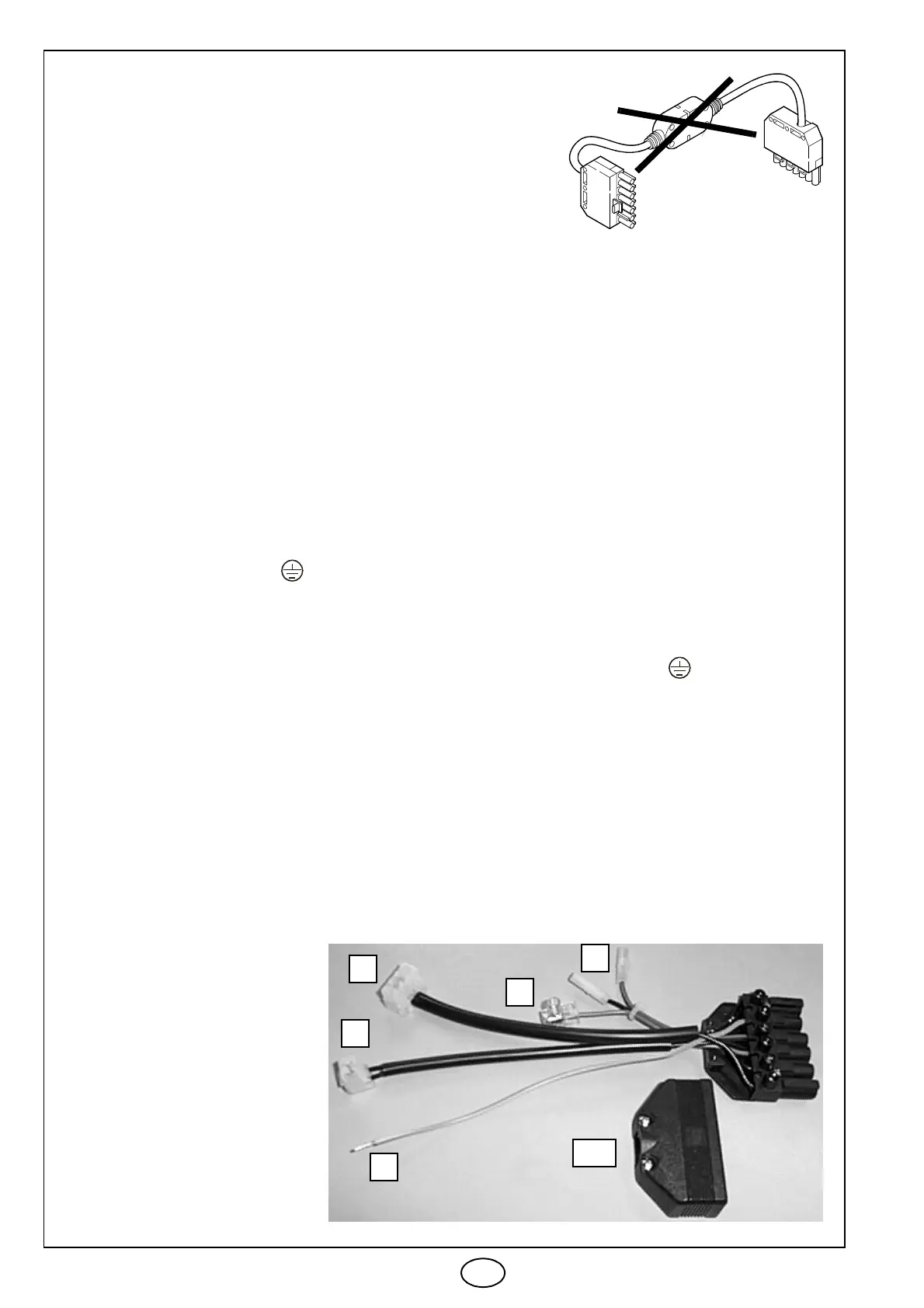

Fig. 5
E9264
EENTRAPSBRANDERS
Type 911T - 912T - 913T - 914T
® Ontkoppel de 6-polige mannelijke stekker van
de gasstraat van de 6-polige vrouwelijke bran-
derstekker.
® Ontkoppel alle verbindingen met de controle-
doos.
® Demonteer de 6-polige vrouwelijke stekker en
bijbehorende verbindingen.
® Ontkoppel de controledoos van de brander door
de schroef (A, fig. 3, blz. 1) los te draaien en
trek hem in de richting van de pijl.
® Bevestig de nieuwe stekker (XP6), met behulp
van de schroeven van de vorige stekker.
® Verbind de geel/groene draad (D) met de aar-
dingsklem van de brander .
®
Installeer de nieuwe controledoos door hem
door middel van de schroef (A, fig.3, blz.1) op de
brander te bevestigen met aanhaalmoment van
1 ÷ 1,2 Nm.
® Steek de 4-wegsstekker (B) in de controledoos
(SM-PG).
® Steek de 2-wegsstekker (A) in de controledoos
(V1).
® Sluit de overige verbindingen aan op de contro-
ledoos.
OPMERKING
I fili (F - G, fig. 6) tenuti assieme con una fascetta
non servono per questi bruciatori.
TWEETRAPSBRANDERS
Type 915T - 916T - 917T - 918T
® Ontkoppel de 6-polige mannelijke stekker van
de gasstraat van de 6-polige vrouwelijke bran-
derstekker.
® Ontkoppel alle verbindingen met de controle-
doos.
® Demonteer de 6-polige vrouwelijke stekker en
bijbehorende verbindingen.
® Ontkoppel de controledoos van de brander door
de schroef (A, fig. 3, blz. 1) los te draaien en
trek hem in de richting van de pijl.
® Verwijder de 2-wegsverbinding van de controle-
doos (V1), schakel de blauwe draad (van servo-
motor voor opening luchtklep) los en snijd de
andere draad door om de rode stekker te ver-
wijderen.
®
Bevestig de nieuwe stekker (XP6), met behulp
van de schroeven van de vorige stekker.
®
Verbind de geel/groene draad (D) met de aar-
dingsklem van de brander .
®
Installeer de nieuwe controledoos door hem
door middel van de schroef (A, fig.3, blz.1) op de
brander te bevestigen met aanhaalmoment van
1 ÷ 1,2 Nm.
®
Steek de 4-wegsstekker (B) in de controledoos
(SM-PG).
®
Steek de 2-wegsstekker (A) in de controledoos (V1).
®
Verbind de blauwe en zwarte draden (G) met de
overeenkomstige blauwe en zwarte draden van
de servomotor voor opening luchtklep.
®
Verbind de blauwe draad van het kabeltje van
de 4-polige externe vrouwelijke stekker (XP4),
met de schroefklem (F).
XP6
G
F
B
A
D
S7609
LET OP:
®
Controleer daarna de werking
van de brander waaronder de
branderstop bij het openen
van de min. gasdrukschake-
laar en de overgang van de
eerste naar de tweede vlam-
gang door middel van de be-
treffende thermostaat.
®
Als er zich storingen bij de on-
tsteking of in de werking mo-
chten voordoen, druk dan de
ontgrendelingsknop in.
Dit mag maximaal 3 maal.
Fig. 6
