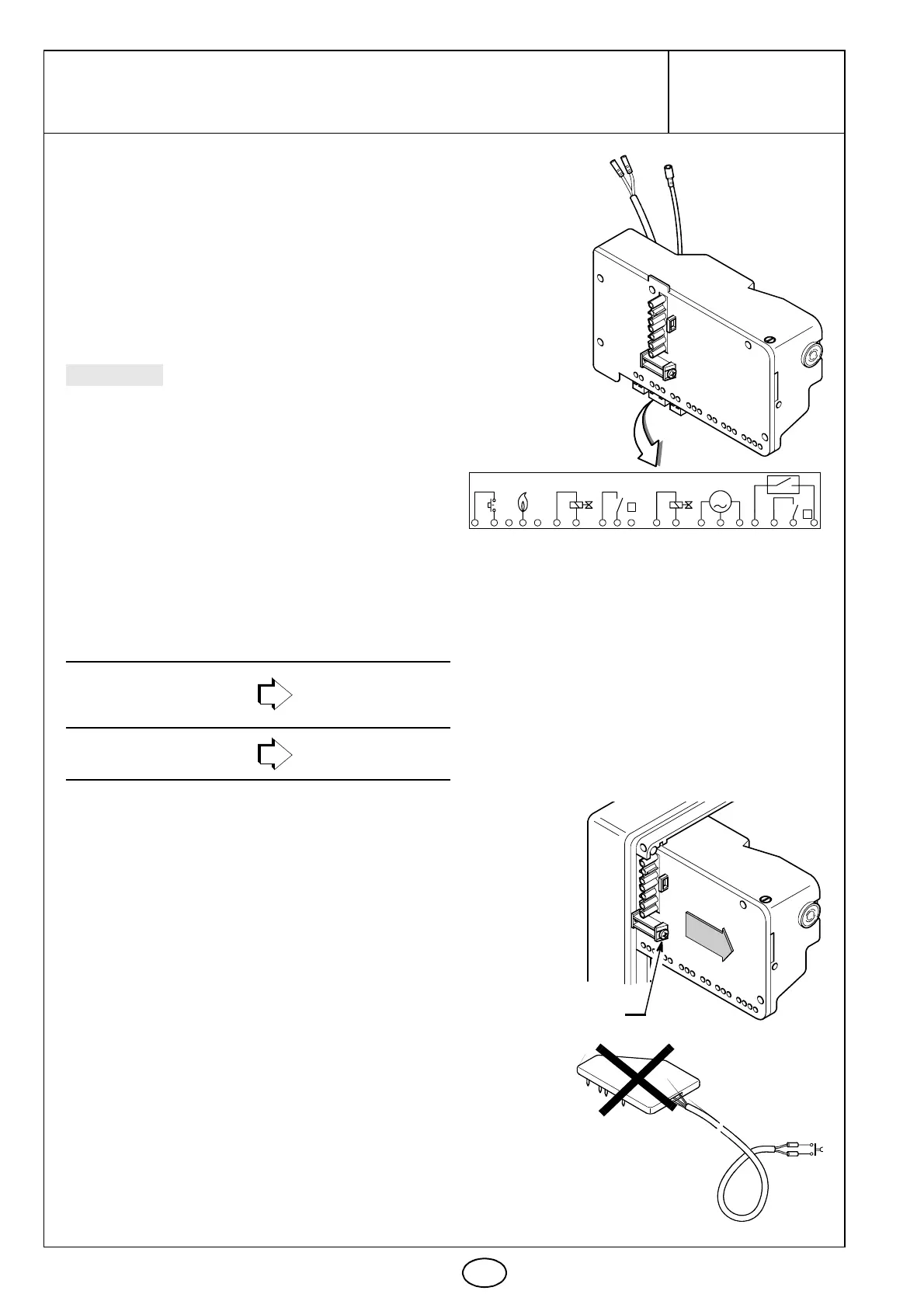

3002949
CAJA DE CONTROL MG569
3008
1
E
3002967
La nueva caja de control MG569 se instala tanto en quema-
dores de una llama como de dos llamas
, (ver fig. 1).
FORMA DEL SUMINISTRO
Caja de control MG569 . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Cable conexión RS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Cable conexión SO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Protección V2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Enchufe conectores (sólo para cód. 3002949) . . . . . . . . . N° 1
Instruccion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
El grupo de conexiones (fig. 6, pág. 2) debe utilizarse sola-
mente si es necesario sustituir una caja de control modelo
525SE/G, 566SE, 566SE Rev. 1 y 566SE Rev. 2.
INSTALACIÓN
La caja de control debe ser sustituida por per-
sonal habilitado.
Antes de realizar la sustitución es necesario des-
conectar la alimentación general de la instala-
ción.
Para instalar la caja de control MG569 es necesario
realizar las siguientes operaciones.
Para la instalación siga estas operaciones:
®
Desenrosque los tornillos de fijación y quite la envolven-
te del quemador.
®
Desconecte todas las conexiones, el conector macho de
7 contactos, el conector sonda, cables de electrodos y
el cable de puesta a tierra de la caja de control.
®
Quite la caja de control del quemador aflojando el tornillo
(A, fig. 3) y tire en el sentido indicado por la flecha.
®
Instale la nueva caja de control entregada fijándola en el
quemador con el tornillo (A, fig. 3) con un par de apriete
de 1 ÷ 1,2 Nm.
®
Conecte todas las conexiones, el conector macho de 7
contactos y el cable de puesta a tierra.
CONEXIÓN RESET REMOTO, (fig. 4)
Si el quemador está dotado de reset remoto, respete las
indicaciones siguientes:
®
Corte la conexión - conector existente.
®
Realice la conexión con la nueva conexión (RS, véanse
los esquemas eléctricos de pág. 3).
®
Conecte un pulsador a 20 metros como máximo.
RS SO
Fig. 1
E9249
Fig. 2
ATENCIÓN
N L2
R
=
=
C
S2
N
2
S1
A
M
B
A
N
1
G
E9263
SO PA SMMVV2 V1RS PG
LEYENDA, (fig. 2)
SM-Servomotor (para quemadores adaptos)
PG - Presostato de gas
MV- Motor
V1 - Válvula 1° etapa
PA - Presostato de aire
V2 - Protección
SO - Sonda de ionización
RS - Reset op afstand
MG569
568 - 569
566SE Rev. 3
MG569
525SE/G - 566SE
566SE Rev. 1 y Rev. 2
MG569 + Enchufe
conectores
Fig. 3
E9250
A
E9242

Fig. 4
