ENCHUFE CONECTORES
Para los quemadores provistos de las cajas de control
525SE/G - 566SE - 566SE Rev. 1 y Rev. 2 siga estas in-
strucciones:
®

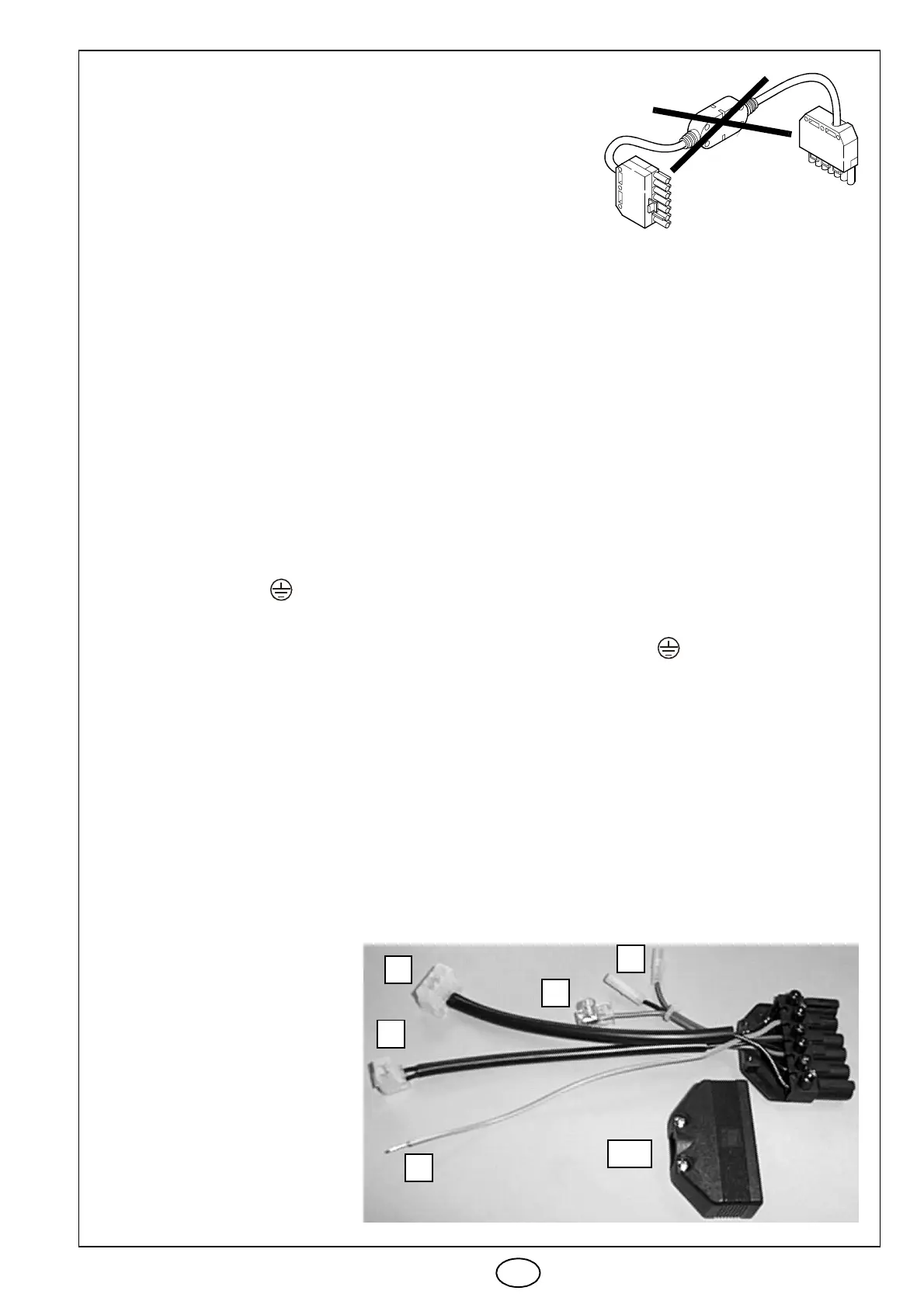

Elimine la conexión del filtro antiinterferencias (fig. 5).
®
Utilice el enchufe para los conectores (fig. 6) siguiendo
las instrucciones dadas a continuación.
Fig. 5
E9264
QUEMADORES DE UNA ETAPA
Tipo 911T - 912T - 913T - 914T
® Desconecte el enchufe de 6 contactos de la co-
nexión del gas de la toma de 6 contactos del
quemador.
® Desconecte todas las conexiones de la caja de
control.
® Desmonte la toma de 6 contactos y las respecti-
vas conexiones.
® Desconecte la caja de control del quemador,
desenroscando el tornillo (A, fig. 3, pág. 1) y tire
en el sentido de la flecha.
® Fije la nueva toma (XP6), utilizando los tornillos
de la anterior.
® Conecte el hilo amarillo-verde (D) al borne de
tierra del quemador .
®
Instale la nueva caja de control fijándola al que-
mador con el tornillo (A, fig. 3, pág. 1) con un par
de apriete de 1 ÷ 1,2 Nm.
® Introduzca el conector de 4 vías (B) en la caja
de control (SM-PG).
® Introduzca el conector de 2 vías (A) en la caja
de control (V1).
® Empalme las demás conexiones en la caja de
control.
NOTA
Los hilos (F - G, fig. 6) que están mantenidos jun-
tos con una abrazadera no sirven para estos
quemadores.
QUEMADORES DE DOS ETAPAS
Tipo 915T - 916T - 917T - 918T
® Desconecte el enchufe de 6 contactos de la co-
nexión del gas de la toma de 6 contactos del
quemador.
® Desconecte todas las conexiones de la caja de
control.
® Desmonte la toma de 6 contactos y las respecti-
vas conexiones.
® Desconecte la caja de control del quemador,
desenroscando el tornillo (A, fig. 3, pág. 1) y tire
en el sentido de la flecha.
® Quite la conexión de 2 vías de la caja de control
(V1), desconecte el hilo azul (del servomotor) y
corte el otro hilo, eliminando el conector rojo.
® Fije la nueva toma (XP6), utilizando los tornillos
de la anterior.
® Conecte el hilo amarillo-verde (D) al borne de
tierra del quemador .
®
Instale la nueva caja de control fijándola al que-
mador con el tornillo (A, fig. 3, pág. 1) con un par
de apriete de 1 ÷ 1,2 Nm.
® Introduzca el conector de 4 vías (B) en la caja
de control (SM-PG).
® Introduzca el conector de 2 vías (A) en la caja
de control (V1).
® Conecte los hilos azul y negro (G) con los hilos
azul y negro correspondientes del servomotor.
® Una el hilo azul del cable de la toma de 4 contac-
tos exterior (XP4), con el borne de tornillo (F).
XP6
G
F
B
A
D
S7609
ATENCIÓN:
® Una vez concluida la opera-
ción, controle el funcionamien-
to correcto del quemador,
cerciorándose de que el mis-
mo se apague cuando se abre
el presostato de gas de pre-
sión mínima y durante el paso
entre la primera y la segunda
llama, accionando el termosta-
to respectivo.
® Si se produjera un desperfec-
to de encendido o de funcio-
namiento presione el botón de
desbloqueo. Dicha operación
puede repetirse 3 veces como
máximo.
Fig. 6
