ITALIANO
15
DATI TECNICI
INGRESSO
Questo dispositivo è un convertitore A/D a 4 canali.
Ogni canale ha un intervallo standard di misura 0-10 V
Questo dispositivo fornisce anche un’alimentazione non stabilizzata a 15V capace di
fornire al massimo 20mA
(100 mA se connesso ad un alimentatore esterno (12~18V ) tramite il connettore
Jack), consentendo così di alimentare un trasduttore a basso assorbimento.

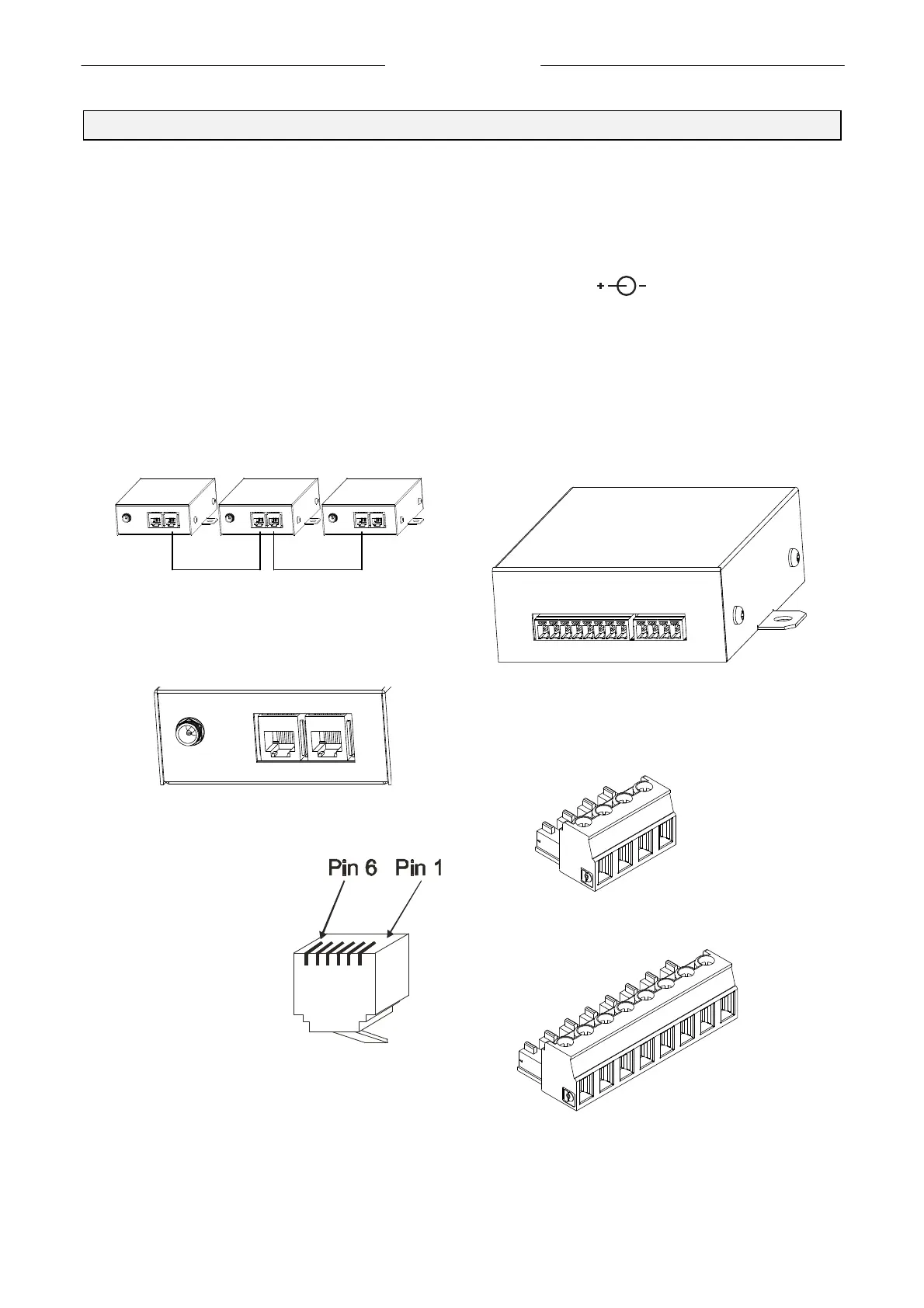

CONNESSIONI
Questo prodotto ha due porte 1-Wire RJ12 per consentire una connessione in cascata di
più dispositivi (Figura 2, Figura 3, Figura 5); un connettore Jack per l’alimentazione
esterna (Figura 3) e due morsettiere rimovibili (Figura 1) per una connessioni più semplice
degli ingressi analogici (Figura 4).
Figura 2 Porte 1-Wire
Uscita alimentazione
CC
Ingressi analogici
Figura 1 Connettori rimovibili
Figura 3 Connettori Jack e RJ12
1. +5V
2. GND
3. Data
4. GND
5. N.C.
6. N.C.
Spina RJ12
Figura 5 Connettore RJ12
+15Vout
GND
+15Vout
GND
Uscita alimentazione
Ingresso 1
GND
Ingresso 2
GND
Ingresso 3
GND
Ingresso 4
GND
Connettore
ingressi analogici
Figura 4 Connessioni morsettiere
