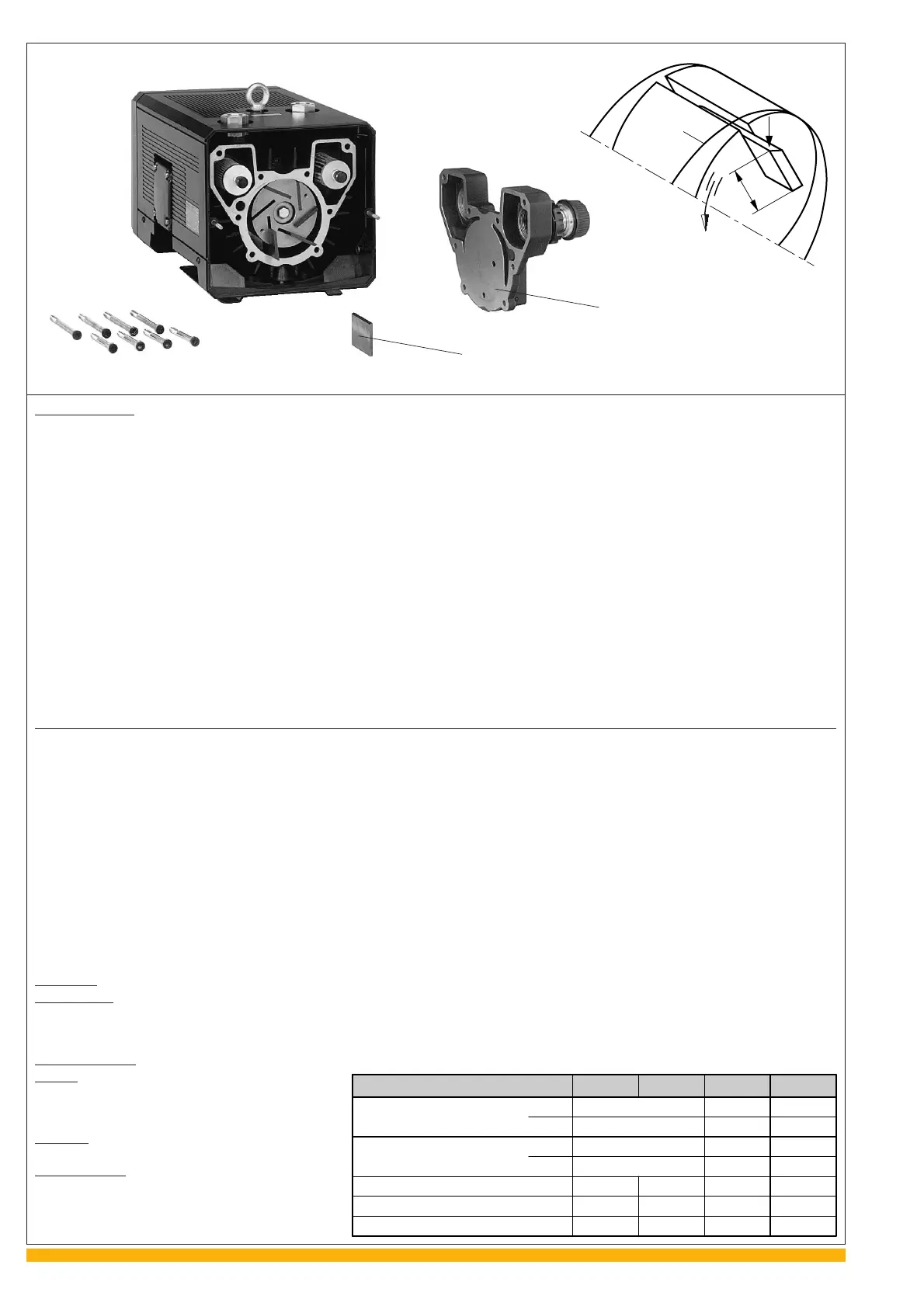

Rietschle KLT 40 - Page 36


Z
Y
X
O
1
b
d
/ PM6
KLT 15 15 (13) 25 40
dB(A)
50 Hz 66 69 71
60 Hz 68 72 73
kg
3 ~ 27 32 49
1 ~ 30 35 52
mm 476 407 507 593
mm 252 231 252 269
mm 246 286 246 281
Fel och åtgärder
1. Tryck/vakuumpumpen stoppar för att motorskydd löser ut:
1.1 Elnätets data och pumpens motordata stämmer ej överens.
1.2 Motorn är ej korrekt kopplad.
1.3 Motorskydd är ej rätt inställt.
1.4 Motorskydd löser för snabbt. (åtgärd: använd motorskydd med fördröjd funktion).
1.5 Filterpatroner är igensatta.
1.6 Reglerventilerna är igensatta och det tillåtna värdena för tryck och vakuum överskrids.
2. Kapaciteten är för liten:
2.1 Insugningsfilter och/eller utblåsfilter är igensatta.
2.2 Rörledningarna är för långa och/eller underdimensionerade.
2.3 Systemet eller pumpen är otät.
2.4 Lamellerna är skadade.
3. Tryck/vakuumpumpen blir för varm:
3.1 Omgivningstemperaturen eller den insugna luften är för varm.
3.2 Kylluftsströmmen är blockerad.
3.3 Fel enligt 1.5 och 1.6.
4. Tryck/vakuumpumpen har en onormal ljudnivå:
4.1 Pumpcylinder är sliten (vågbildning). (åtgärd: låt pumpen renoveras av oss eller auktoriserad verkstad).
4.2 Reglerventil ”hoppar”. (åtgärd: byt reglerventil).
4.3 Lamellerna är slitna.
Appendix:
Servicearbete: Vid reparationer på plats skall motorn kopplas ifrån elnätet av auktoriserad elinstallatör enligt starkströmsreglementet för att undgå
ofrivillig uppstart.
Vid reparationer rekommenderas det att arbetet utföres av oss eller en av oss auktoriserad verkstad, framförallt då det gäller garantireparationer.
Kontaktnamn och adress uppges av oss. Efter reparation iaktas föreskrifterna under ”installation” och ”idrifttagande.
Flyttning av pump: Vid lyft KLT 15 - KLT 40 används de monterade lyftöglorna. Vikt framgår av nedanstående tabell.
Lagring: KLT tryck/vakuumpumpar skall lagras i torr
omgivning med normal luftfuktighet. Vid en relativ fuktig-
het av mer än 80 % rekommenderas förseglad inpack-
ning med ett fuktabsorberande material.
Skrotning: Slitdelarna är specialavfall (se reservdels-
lista) och skall deponeras enligt gällande bestämmelser.
Reservdelslista:
E 480 ➝ KLT 10 - KLT 40 (01) - (09)
E 482 ➝ KLT 15 (13)
Ljudnivå (max.)
Vikt (max.)
Längd
Bredd
Höjd
1.2001
