RIGOL
DG1000Z 快速指南 5
5. CH1 输出连接器
BNC 连接器，标称输出阻抗为 50Ω。
当 Output1 打开时（背灯变亮），该连接器以 CH1 当前配置输出波形。
6. CH2 输出连接器
BNC 连接器，标称输出阻抗为 50Ω。
当 Output2 打开时（背灯变亮），该连接器以 CH2 当前配置输出波形。

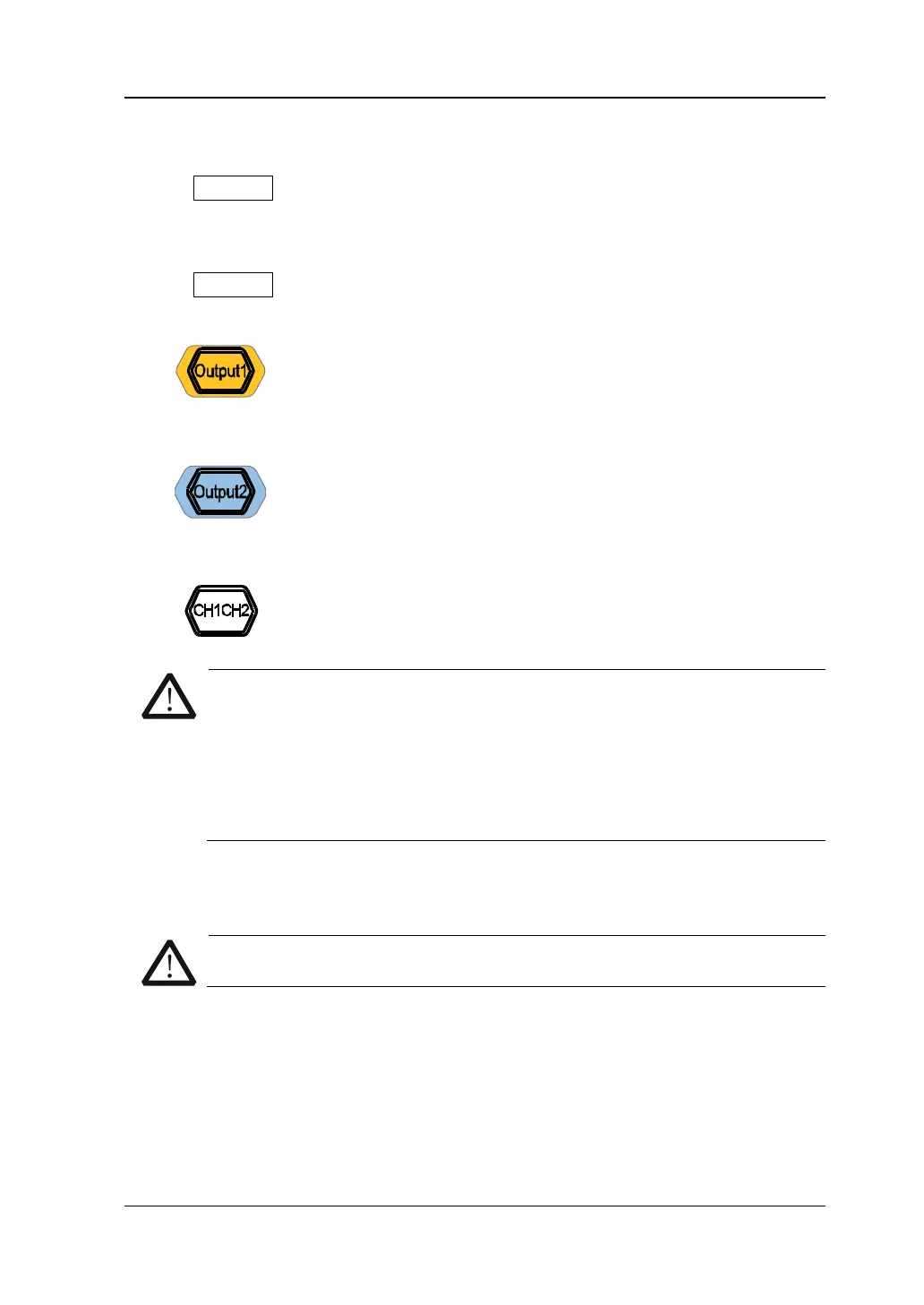

7. 通道控制区
用于控制 CH1 的输出。
— 按下该按键，背灯变亮，打开 CH1 输出。此时，[CH1] 连接
器以当前配置输出信号。
— 再次按下该键，背灯熄灭，此时，关闭 CH1 输出。
用于控制 CH2 的输出。
— 按下该按键，背灯变亮，打开 CH2 输出。此时，[CH2] 连接
器以当前配置输出信号。
— 再次按下该键，背灯熄灭，此时，关闭 CH2 输出。
注意
CH1 和 CH2 通道输出端设有过压保护功能，满足下列条件之一则产生过
压保护。产生过压保护时，屏幕弹出提示消息，输出关闭。
仪器幅度设置大于 2Vpp 或输出偏移大于|2V
DC
|，输入电压大于
± 11.5× (1± 5%)V (<10kHz)。
仪器幅度设置小于等于 2Vpp 或输出偏移小于等于|2V
DC
|，输入电压
大于± 3.5× (1± 5%)V (<10kHz)。
8. Counter 测量信号输入连接器
BNC 连接器，输入阻抗为 1MΩ。用于接收频率计测量的被测信号。
注意
为了避免损坏仪器，输入信号的电压范围不得超过± 7Vac+dc。
9. 频率计
用于开启或关闭频率计功能。
— 按下该按键，背灯变亮，左侧指示灯闪烁，频率计功能开启。
— 再次按下该键，背灯熄灭，此时，关闭频率计功能。
注意：当 Counter 打开时，CH2 的同步信号将被关闭；关闭 Counter 后，CH2 的
同步信号恢复。
