20 DG1000Z 快速指南
1) 按下 序号，使用数字键盘输入待设置谐波的序号 2，按 确认。
2) 按下 谐波相位，使用数字键盘输入相位的数值 30，然后在弹出的单位菜单
中选择单位°。
3) 参考步骤 1)和 2)设置 4 次谐波的相位为 50°。
8. 启用输出
按 Output1 键，背灯变亮，[CH1] 连接器以当前配置输出基波、2 次和 4 次
谐波。
9. 观察输出波形

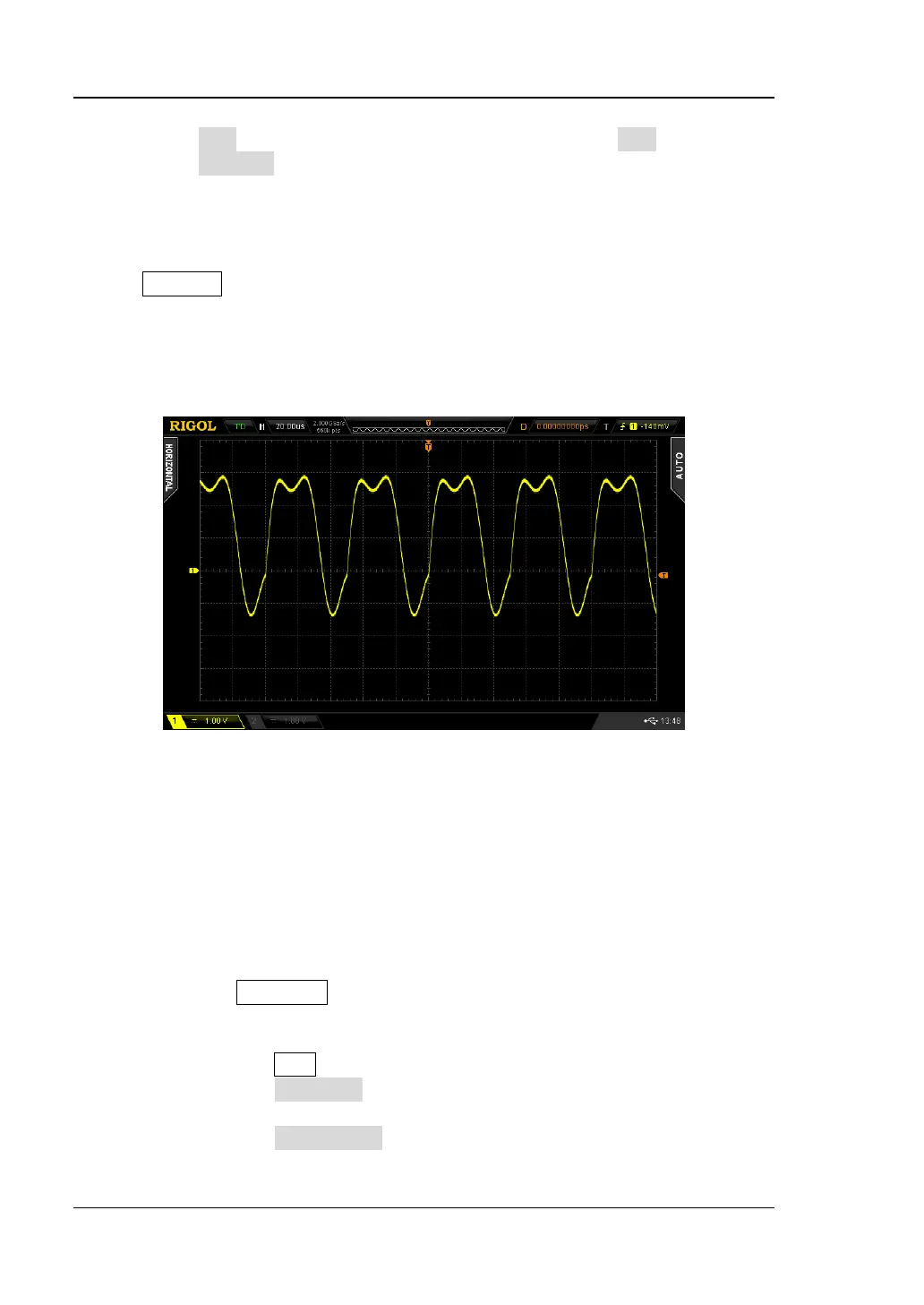

使用 BNC 连接线将 DG1000Z 的 [CH1] 连接器与示波器相连接，下图为由示波
器观察到的波形。
图 8 谐波
输出 AM 已调波形
对于幅度调制（AM），载波的幅度随调制波的瞬时电压而变化。本节介绍从 [CH1] 连
接器输出一个 AM 已调波形（载波为 5kHz 的正弦波，幅度为 5Vpp；调制波形为 200Hz
的正弦波，调制深度为 80%）。
1. 选择输出通道
按通道选择键 CH1|CH2 选中 CH1。此时通道状态栏边框以黄色标识。
2. 设置载波波形、频率和幅度
1) 载波波形：按 Sine 选择正弦波作为载波波形。
2) 载波频率：按 频率/周期 软键使“频率”突出显示，此时通过数字键盘输
入 5，然后在弹出的菜单中选择单位 kHz。
3) 载波幅度：按 幅度/高电平 软键使“幅度”突出显示，此时通过数字键盘
输入 5，然后在弹出的菜单中选择单位 Vpp。
