DG1000Z 快速指南 23
输出 Sweep 波形
DG1000Z 可从单通道或同时从双通道输出 Sweep 波形。本节介绍如何从 [CH1] 连
接器输出 Sweep 波形（线性扫描，载波为正弦波，幅度为 5Vpp，频率范围为
50Hz~1kHz，扫描时间为 1s，内部触发源）。
1. 选择输出通道
按通道选择键 CH1|CH2 选中 CH1。此时通道状态栏边框以黄色标识。
2. 设置 Sweep 的载波波形和幅度
1) 波形：按 Sine 选择正弦波作为载波波形。
2) 幅度：按 幅度/高电平 软键使“幅度”突出显示，此时通过数字键盘输入 5，
然后在弹出的菜单中选择单位 Vpp。
3. 开启 Sweep 功能
按前面板的 Sweep 键，背灯变亮，表示启用 Sweep 功能。
 启用 Sweep 时， Mod 或 Burst 功能将自动关闭（如果当前已打开）。
 屏幕下方显示相应配置信息：Int 和 Sweep。
4. 选择扫描类型

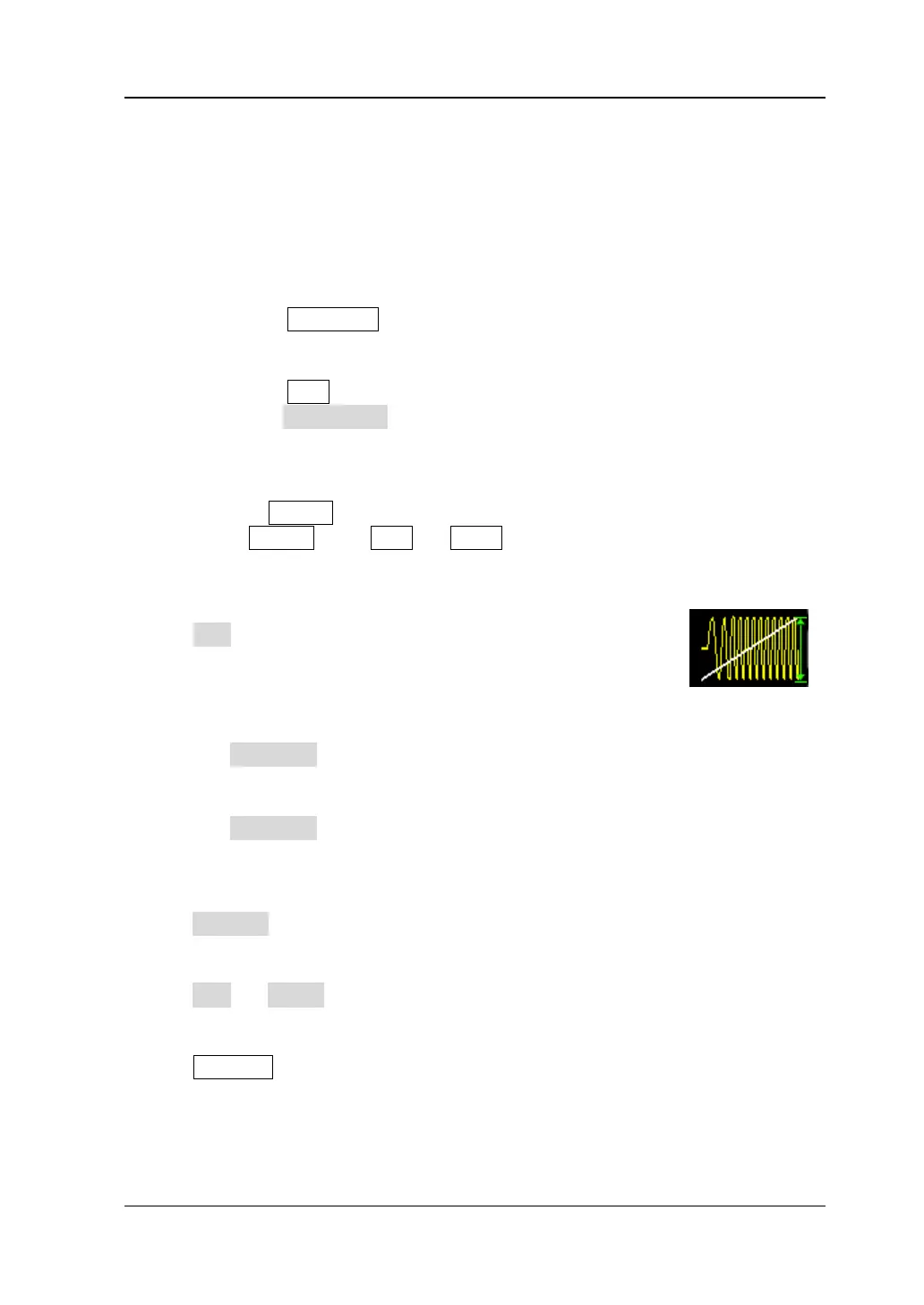

按 类型 软键选择线性。此时，界面中的波形上出现一条白色
直线，表示线性扫描类型，如右图所示。
5. 设置起始频率和终止频率
1) 起始频率
按 起始/中心，使“起始”突出显示，使用数字键盘输入所需的频率值 50，
然后在弹出的单位菜单中选择单位 Hz。
2) 终止频率
按 终止/跨度，使“终止”突出显示，使用数字键盘输入所需的频率值 1，
然后在弹出的单位菜单中选择单位 kHz。
6. 设置扫描时间
按 扫描时间，使用数字键盘输入所需的时间值 1，在弹出的菜单中选择单位 sec。
7. 选择触发源
按 触发  触发源，选择内部触发源。
8. 启用输出
按 Output1 键，背灯变亮，[CH1] 连接器以当前配置输出 Sweep 波形。
9. 观察输出波形
使用 BNC 连接线将 DG1000Z 的 [CH1] 连接器与示波器相连接，此时，可通过
示波器观察波形。
