Rigol DS1074Z Plus Quick Guide

RIGOL
DS1000Z 快速指南
3
使用前准备

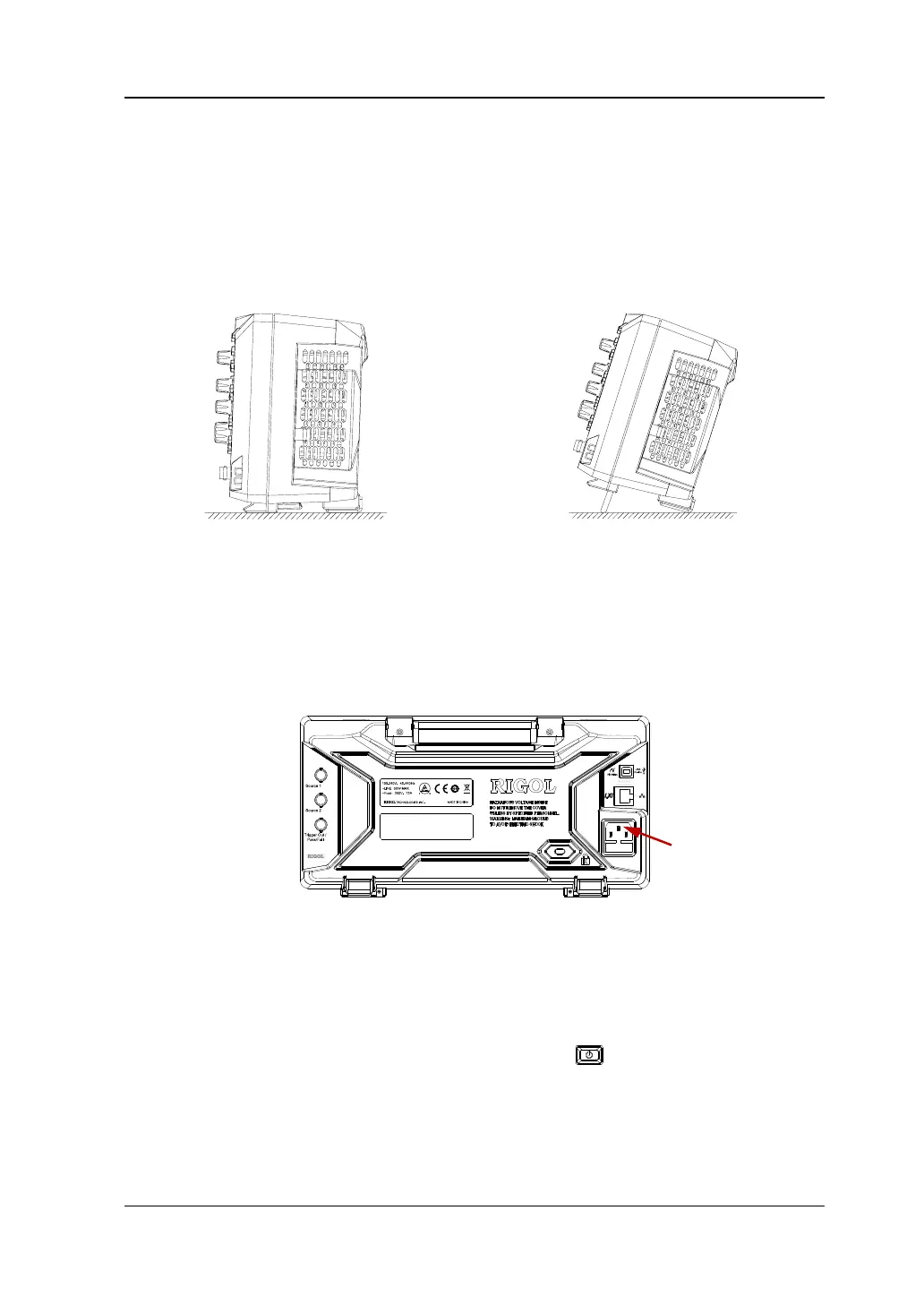

调节支撑脚
适当调整支撑脚，将其作为支架使示波器向上倾斜，以稳定放置示波器，便于更好地
操作和观察显示屏。
图 3 调节支撑脚
连接电源
本示波器可输入的交流电源的规格为：100-240 V，45-440 Hz。请使用附件提供的电
源线如下图所示将示波器连接至 AC 电源。
图 4 连接电源
开机检查
当示波器处于通电状态时，按前面板左下角的电源键
即可启动示波器。开机过
程中示波器执行一系列自检，自检结束后出现开机画面。仪器出厂时我们将为用户提
供选件的试用版本，剩余时间约为 2000 分钟。如果您的仪器当前安装了试用版本的
选件，屏幕将弹出“已安装选件”对话框，您可以查看当前已安装选件的选件名称、
所属模块、选件版本和剩余时间。
电源插孔

Rigol DS1074Z Plus Specifications

General

Type	Tabletop
Product type	-
Certification	UL 61010-1:2004; CAN/CSA-C22.2 NO. 61010-1-2004; EN 61010-1:2001; IEC 61010-1:2001
Bandwidth	70 MHz
Sampling rate	- MS/s
Channels quantity	4 channels
Minimum time base setting (per division)	5 ns
Power consumption (max)	50 W
Display diagonal	7 \
Non-operating altitude	3000 - 15000 m
Storage temperature (T-T)	-40 - 70 °C
Operating temperature (T-T)	0 - 50 °C

Weight and Dimensions

Depth	122.4 mm
Width	313.1 mm
Height	160.8 mm
