Rigol DS1074Z Plus Quick Guide

RIGOL
DS1000Z 快速指南
19
参数设置方法
DS1000Z 支持通过如下两种方法设置参数。
方法一：
对于菜单上显示
的参数，直接旋转多功能旋钮 即可设置所需的数值。
方法二：
对于菜单上显示
的参数，按下多功能旋钮 ，弹出如下图所示的数字键盘。旋
转旋钮选择所需的数值，按下旋钮输入该数值。输入全部数值后，旋转旋钮选择所需
的单位，按下旋钮即可完成参数设置。

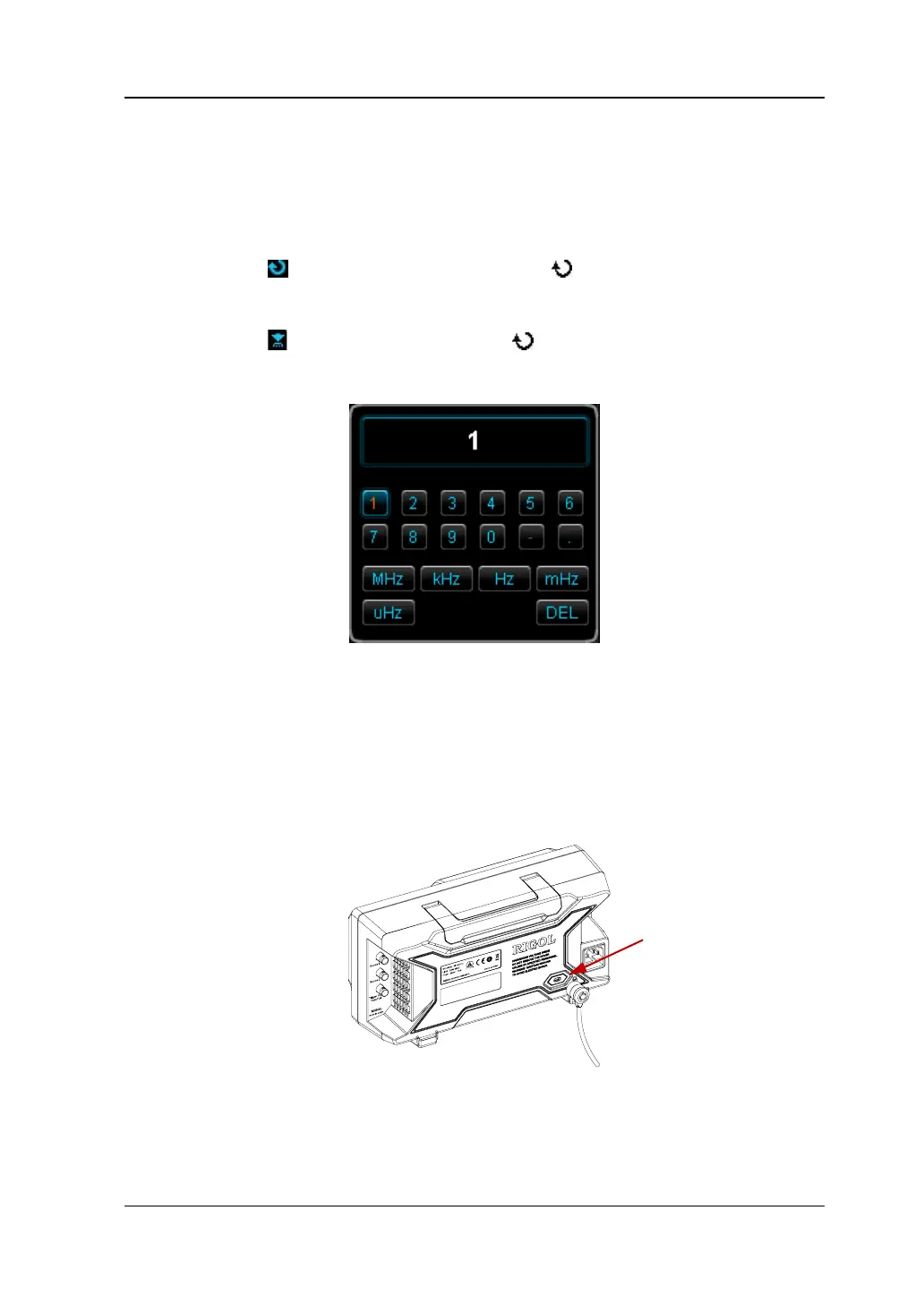

图 13 数字键盘
使用安全锁
如有必要，您可以使用安全锁（请自行购买）将示波器锁在固定位置。方法如下，沿
与后面板垂直的方向对准锁孔将锁头插入，顺时针旋转钥匙锁定示波器，然后拔出钥
匙。
图 14 使用安全锁
注意：请勿将其它物品插入安全锁孔以免损坏仪器。
安全锁孔

Rigol DS1074Z Plus Specifications

General

Type	Tabletop
Product type	-
Certification	UL 61010-1:2004; CAN/CSA-C22.2 NO. 61010-1-2004; EN 61010-1:2001; IEC 61010-1:2001
Bandwidth	70 MHz
Sampling rate	- MS/s
Channels quantity	4 channels
Minimum time base setting (per division)	5 ns
Power consumption (max)	50 W
Display diagonal	7 \
Non-operating altitude	3000 - 15000 m
Storage temperature (T-T)	-40 - 70 °C
Operating temperature (T-T)	0 - 50 °C

Weight and Dimensions

Depth	122.4 mm
Width	313.1 mm
Height	160.8 mm
