Rigol DS1074Z Plus Quick Guide

RIGOL
DS1000Z 快速指南
7

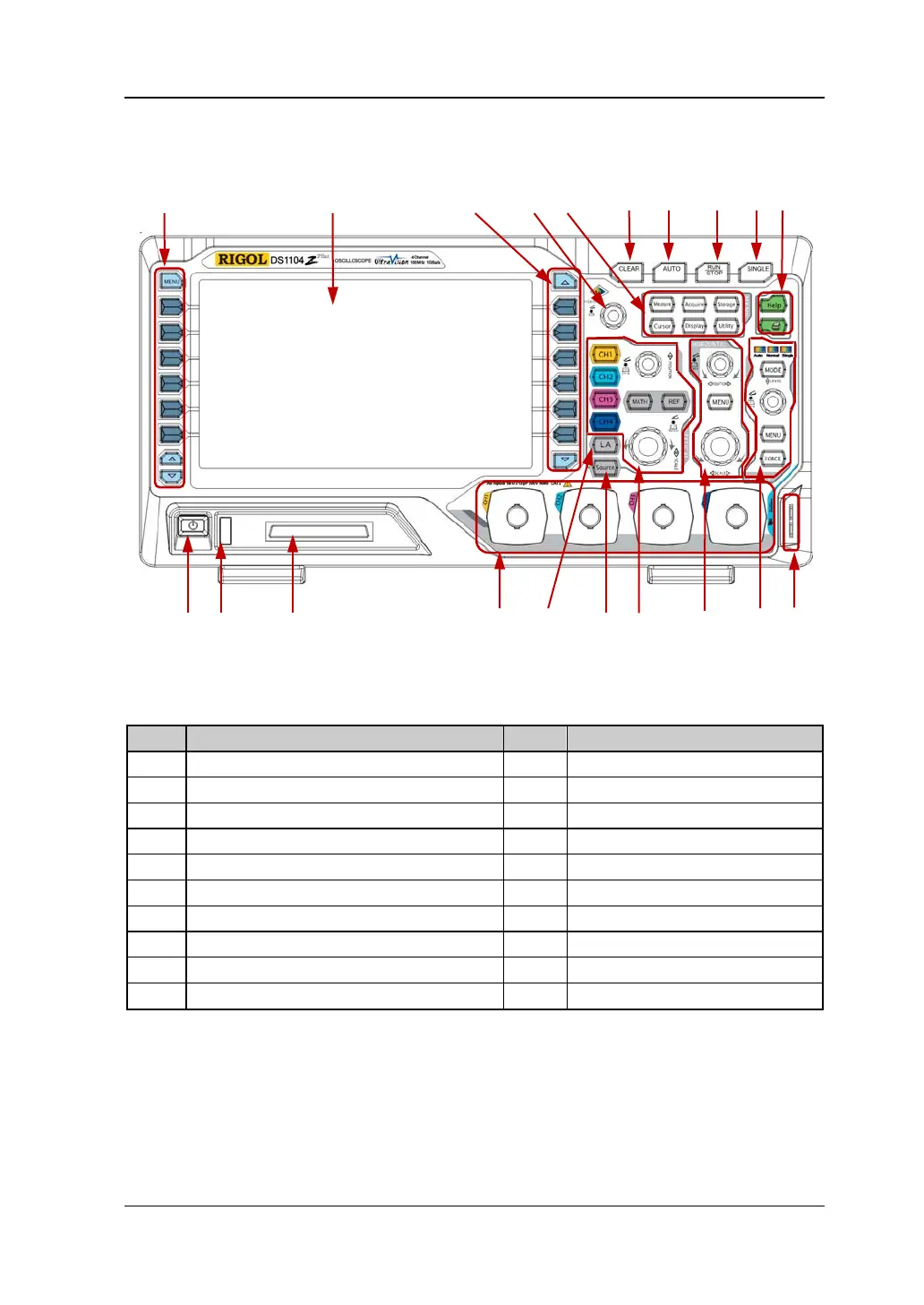

前面板总览
图 10 前面板总览
表 1 前面板说明
编号
说明
编号
说明
1
测量菜单操作键
11
电源键
2
LCD
12
USB Host
接口
3
功能菜单操作键
13
数字通道输入
[1]
4
多功能旋钮
14
模拟通道输入
5
常用操作键
15
逻辑分析仪操作键
[1]
6
全部清除键
16
信号源操作键
[2]
7
波形自动显示
17
垂直控制
8
运行
/
停止控制键
18
水平控制
9
单次触发控制键
19
触发控制
10
内置帮助
/
打印键
20
探头补偿信号输出端
/
接地端
注
[1]
：仅适用于 DS1000Z Plus。
注
[2]
：仅适用于带有信号源通道的数字示波器。
3 4 5 6 7 8 9 10
1 2
11 12 13 14 15 16 17 18 19 20

Rigol DS1074Z Plus Specifications

General

Type	Tabletop
Product type	-
Certification	UL 61010-1:2004; CAN/CSA-C22.2 NO. 61010-1-2004; EN 61010-1:2001; IEC 61010-1:2001
Bandwidth	70 MHz
Sampling rate	- MS/s
Channels quantity	4 channels
Minimum time base setting (per division)	5 ns
Power consumption (max)	50 W
Display diagonal	7 \
Non-operating altitude	3000 - 15000 m
Storage temperature (T-T)	-40 - 70 °C
Operating temperature (T-T)	0 - 50 °C

Weight and Dimensions

Depth	122.4 mm
Width	313.1 mm
Height	160.8 mm
