Rigol DS1074Z Plus Quick Guide

RIGOL
8 DS1000Z 快速指南
后面板总览

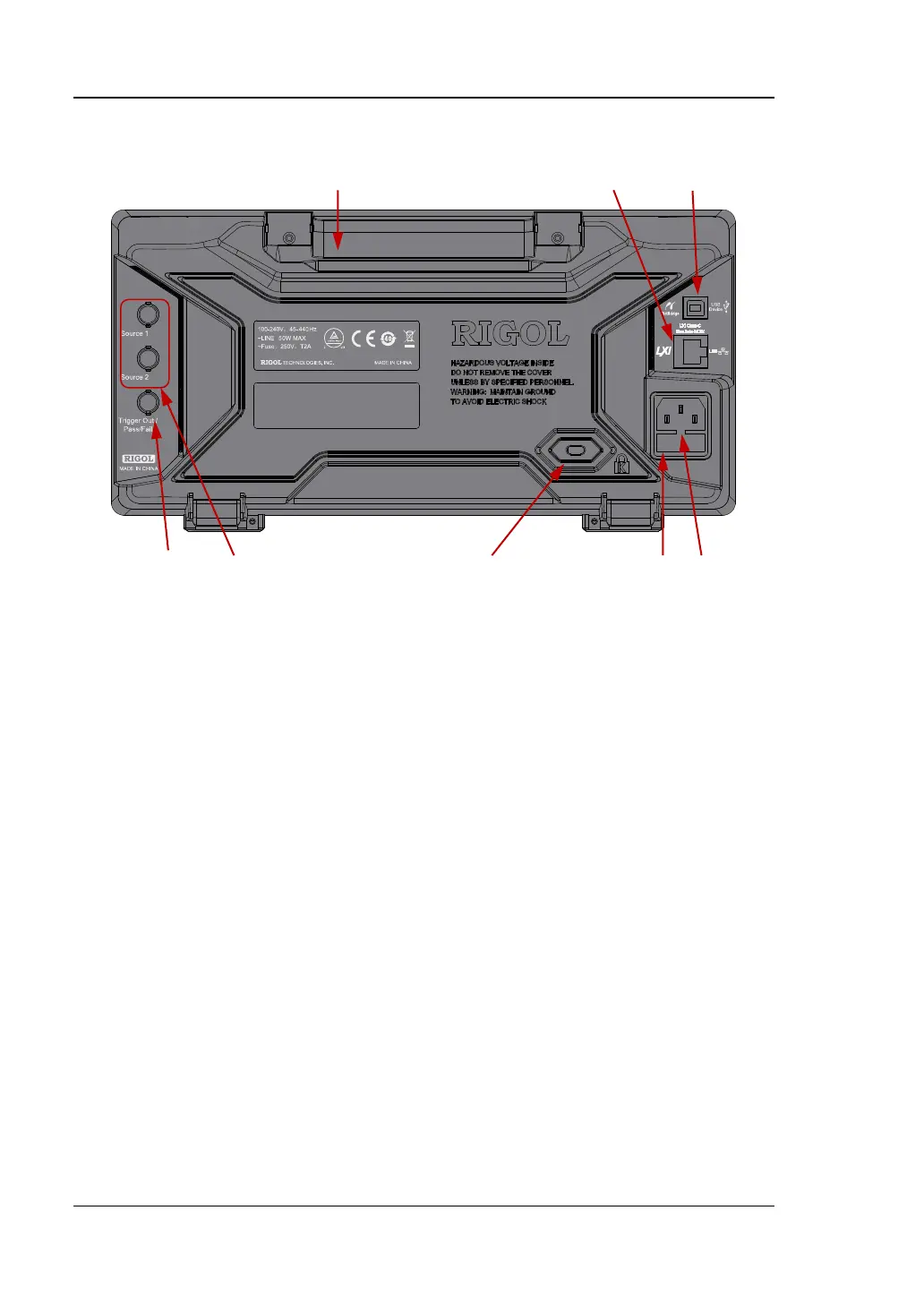

图 11 后面板总览
1. 手柄
垂直拉起该手柄，可方便提携示波器。不需要时，向下轻按手柄即可。
2. LAN
通过该接口将示波器连接到网络中，对其进行远程控制。本示波器符合 LXI CORE
2011 DEVICE 类仪器标准，可快速搭建测试系统。
3. USB DEVICE
通过该接口可将示波器连接至计算机或 PictBridge 打印机。连接计算机时，用户
可通过上位机软件发送 SCPI 命令或自定义编程控制示波器。连接打印机时，用
户通过打印机打印屏幕显示的波形。
4. 触发输出/通过失败
 触发输出：
示波器产生一次触发时，可通过该接口输出一个反映示波器当前捕获率的信
号，将该信号连接至波形显示设备，测量该信号的频率，测量结果与当前捕
获率相同。
 通过失败：
在通过/失败测试中，当示波器监测到一次失败时，将通过该连接器输出一个
负脉冲，未监测到失败时，通过该连接器持续输出低电平。
5. 信号源输出
示波器内置的 2 个信号源通道的输出端。当示波器中对应的源 1 输出或源 2 输出
1 2 3
4 5 6 7 8

Rigol DS1074Z Plus Specifications

General

Type	Tabletop
Product type	-
Certification	UL 61010-1:2004; CAN/CSA-C22.2 NO. 61010-1-2004; EN 61010-1:2001; IEC 61010-1:2001
Bandwidth	70 MHz
Sampling rate	- MS/s
Channels quantity	4 channels
Minimum time base setting (per division)	5 ns
Power consumption (max)	50 W
Display diagonal	7 \
Non-operating altitude	3000 - 15000 m
Storage temperature (T-T)	-40 - 70 °C
Operating temperature (T-T)	0 - 50 °C

Weight and Dimensions

Depth	122.4 mm
Width	313.1 mm
Height	160.8 mm
