RIGOL
DS1000Z 快速指南

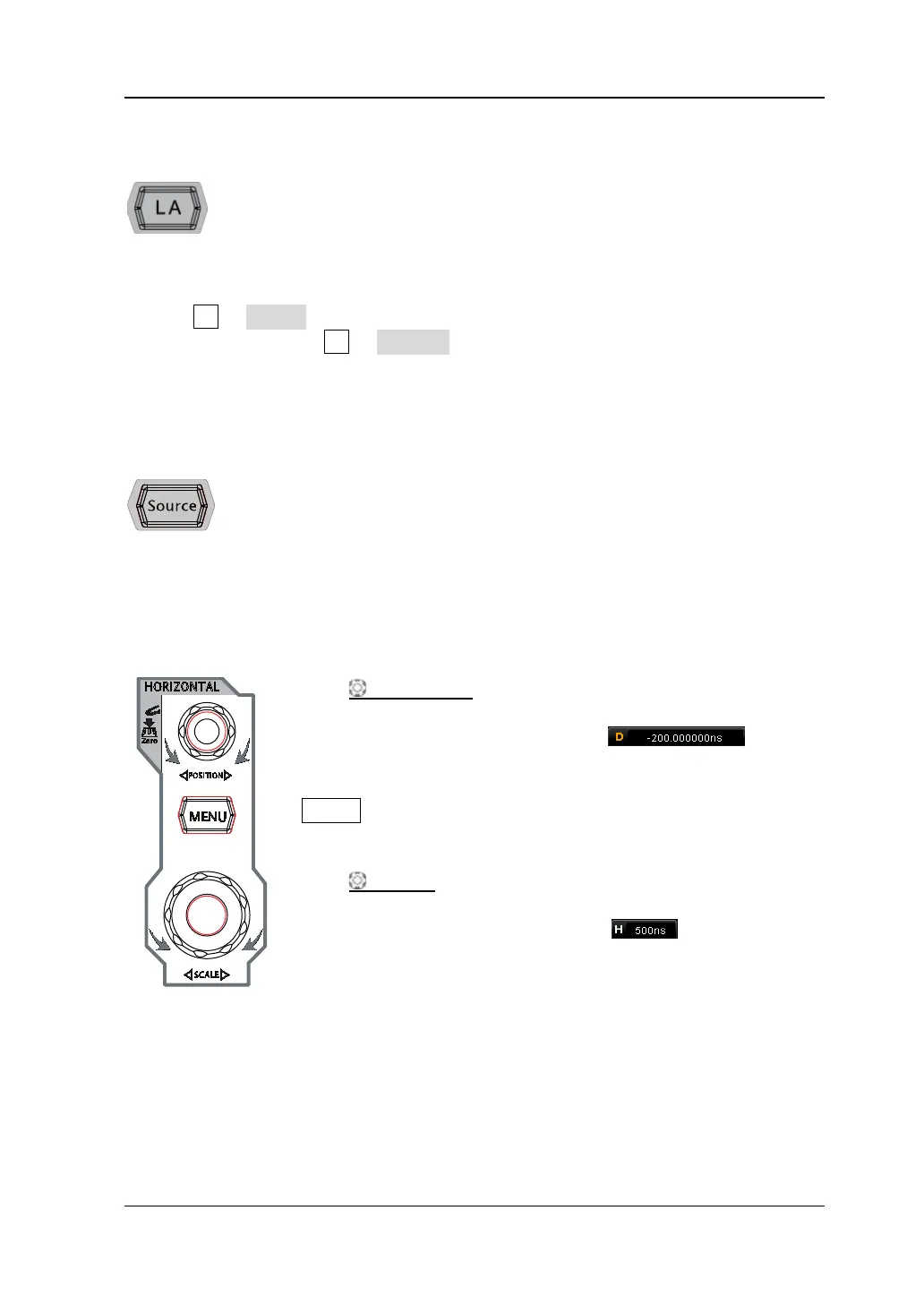

逻辑分析仪
按下该键打开逻辑分析仪控制菜单。您可以打开或关闭任意通道或通
道组、更改数字通道的显示大小、更改数字通道的逻辑阈值、对 16 个
数字通道分组等。您还可以为每一个数字通道设置标签。
注意：
― 该功能仅适用于带有 MSO 升级选件的 DS1000Z Plus。
― 按 LA D7-D0，选择“打开”时，CH4 功能自动禁用；选择“关闭”时，CH4
功能自动恢复。按 LA D15-D8，选择“打开”时，CH3 功能自动禁用；选择
“关闭”时，CH3 功能自动恢复。
信号源
按下该键进入信号源设置界面。可打开或关闭后面板
和
[Source2]连接器的输出、设置信号源输出信号的波形及参数、打开
或关闭当前信号的状态显示。
注意：该功能仅适用于带有信号源通道的数字示波器。
水平控制
：修改水平位移。转动旋钮时触发点相对
屏幕中心左右移动。修改过程中，所有通道的波形左右移动，
同时屏幕右上角的水平位移信息（如
）实 时 变
化。按下该旋钮可快速复位水平位移（或延迟扫描位移）。
MENU：按下该键打开水平控制菜单。可开关延迟扫描功能，
切换不同的时基模式。
SCALE：修改水平时基。顺时针转动减小时基，逆时
针转动增大时基。修改过程中，所有通道的波形被扩展或压缩
显示，同时屏幕上方的时基信息（如
）实时变化。按
下该旋钮可快速切换至延迟扫描状态。
