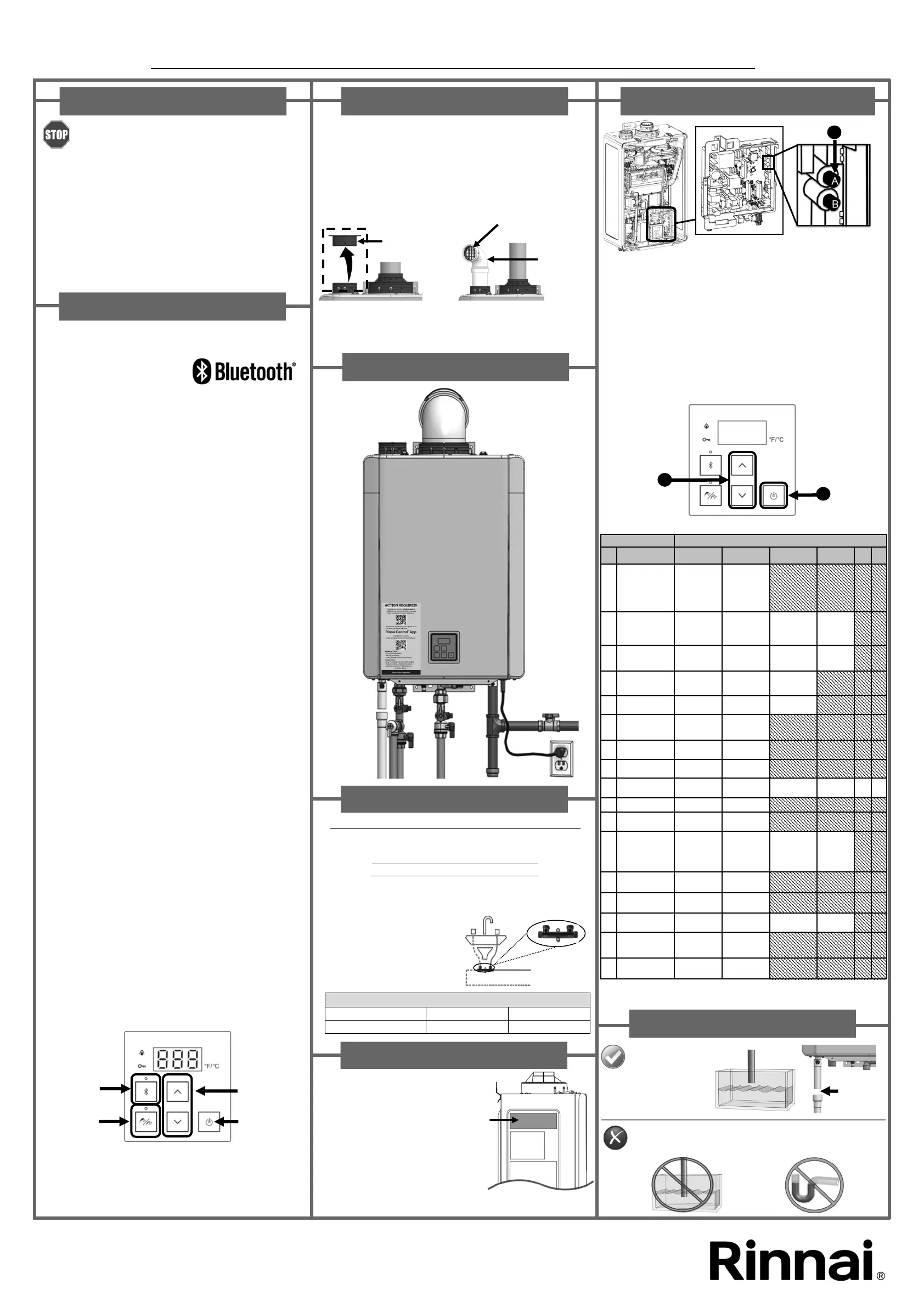

Rinnai CU Series Installation

Tableau des réglages des paramètres
A
B
Pour régler ces paramètres:
1. Appuyer sur le bouton « A » pendant une (1) seconde.
2. Utiliser les touches fléchées haut et bas sur le contrôleur pour
sélectionner un nombre (consulter le « Tableau des réglages
des paramètres » ci-dessous).
3. Une fois le nombre souhaité sélectionné, utiliser la touche « ON/
OFF » (Marche/Arrêt) du contrôleur pour valider la sélection
de ce réglage.
Exemple: Le réglage aché de la Température maximale passe
de 01A à 01b.
4. Pour quitter le réglage des paramètres, appuyer sur le bouton
« A » pendant une (1) seconde.
3
RÉGLAGES DES PARAMÈTRES
Option 1: (Recommandée)
Utiliser un appareil avec
fonctionnalité Bluetooth®
Valider/modifier les réglages du chaue-eau instantané en
choisissant l’une des deux options ci-dessous:
AVANT DE COMMENCER
Consulter le manuel d’installation et d’utilisation
avant de procéder.
• Utiliser la liste de contrôle d’installation du manuel pour
vérification une fois l’installation terminée.
• Se référer à la section « Directives relatives à la qualité de
l’eau » du manuel pour prendre connaissance des
informations importantes.
• Porter une attention particulière lors du déballage du
chaue-eau hors de son carton, car celui-ci comporte des
composants additionnels.
• Vérifier que toutes les pièces sont incluses dans le carton
du chaue-eau (consulter le manuel du chaue-eau pour la
liste exhaustive des pièces).
RÉGLAGES INITIAUX
POMPE DE CIRCULATION
Modèles RXP199i, RXP160i, CXP199i et CXP160i uniquement
Sélectionner le mode de circulation approprié (dédié ou
croisé) dans le réglage des paramètres.
Mode dédié (réglage du paramètre 04b):
Mode croisé (réglage du paramètre 04c):
Installer une vanne d’intercommunication au niveau de
l’équipement le plus éloigné du chaue-eau instantané.
REMARQUE: Pour purger l’air,
ouvrir un robinet d’eau chaude
durant le fonctionnement de la
pompe. Si l’air n’est pas
intégralement purgé, la pompe
peut fonctionner à vide.
H
CHA
FROI
C
Diamètre de tuyau 19 mm (3/4 po) 15 mm (1/2 po)
Total 400 pi 100 pi
Longueur maximale de tuyau (mode croisé et mode dédié)
ÉVACUATION
• Incliner les tuyaux d’évacuation avec une pente de 21 mm/m
(1/4 po/pi) vers le chaue-eau.
• S’assurer que le circuit d’évacuation n’excède pas la
longueur maximale autorisée.
• Installations à évacuation indirecte (air ambiant): Retirer le
bouchon d’entrée d’air et installer le coude et la grille de
ventilation (voir ci-dessous).
La sortie
d’évacuation des
condensats doit
déboucher à l’air
libre.
ESPACE
D’AIR
NE PAS submerger
l’extrémité du conduit.
NE PAS installer de purgeur
de condensats externe.
Se référer au Manuel d’installation et d’utilisation consulter
les détails des présentes informations.
Installer le coude et la grille
de ventilation
Coude
Grille de ventilation
Bouchon
d’entrée d’air
Retirer le bouchon
d’entrée d’air
Exemple
d’appareil
intérieur
1
A
Consulter le manuel pour plus d’informations.
CONDENSATS
2
SÉLECTION
# DESCRIPTION
A
b
C
d
01
Température de
consigne
maximale
Modèle
résidentiel:
49°C (120°F)
Modèle
commercial:
60°C (140°F)
Modèle
résidentiel:
60°C (140°F)
Modèle
commercial:
85°C (185°F)
02
Altitude élevée
(Emplacement de
l’installation)
0 à 2.000 pi
(0 à 610 m)
2.001 à
5.400 pi
(610 à
1.646 m)
5.401 à
7.700 pi
(1.646 à
2.347 m)
7.701 à
10.200 pi
(2.347 à
3.109 m)
03
Service Soon
(témoin
d’entretien)
Désactivé 0,5 an 1 an
2 ans
04
Réglages de
recirculation
Non
Recirculation
Recirculation
(dédié)
Recirculation
(croisé)
05
Mode de
circulation
Économie Confort Commercial
06
Commandes GTB
Centrale de
traitement
d’air (AH)
07
Appareils en veille
(EZConnect
TM
)
2 1
08
EZConnect
TM
/
Cascade
Secondaire Principal
09
Appareils en veille
(cascade)
1 2 3 4
10
Type de gaz GN LPG
12
Intégré Réglage
de la pompe
Sans
Pompe
Avec
Pompe
13
Modèle de
chaue-eau
(réglage d’usine,
modification
impossible)
199
(3237)
180
(2934)
160
(2530)
130
(2024)
14
Intérieur/
Extérieur
En intérieur En extérieur
15
Mode
d’activation basse
Marche Arrêt
16
Régime de la
pompe
Max. Élevé Moyen Mode
17
Fonctionnement
de la pompe le
premier jour
Arrêt Marche
18
Smart-Circ avec
bouton BLE
Smart-Circ
désactivé
Smart-Circ
activé
RÉGLAGE
E
5
F
6
En cas de conversion du
gaz naturel au
« GPL » (gaz propane
liquide), appliquer
l’étiquette de conversion
de gaz fournie sur un
emplacement visible au-
dessus de l’étiquette
existante, sur le côté
gauche de l’appareil.
ATTENTION: PERSONNEL EN CHARGE DE L’INSTALLATION
POINTS CLÉS POUR UNE INSTALLATION RÉUSSIE
(Pour les installations en intérieur uniquement)
Option 2: Utiliser le contrôleur intégré
CONVERSION DU GAZ
Étiquette de
conversion
du gaz
Côté gauche du
chaue-eau
01A
La marque et le logo Bluetooth® sont des marques commerciales
déposées, propriété de Bluetooth SIG, Inc.
1. Brancher l’alimentation électrique du chaue-eau
instantané.
2. L’achage indique « SEt» et la touche « Priority » (Priorité)
clignote.
3. Télécharger et installer l’application Rinnai Central™.
4. Démarrer l’application Rinnai Central™ sur votre appareil
intelligent. Créer un compte et se connecter.
5. Appuyer sur le bouton Bluetooth du contrôleur. Le voyant
LED Bluetooth s’illumine en continu.
6. Taper sur « Connect to a Rinnai Tankless Water
Heater » (Connexion à un chaue-eau instantané Rinnai)
sur l’application Rinnai Central™.
7. Suivre les instructions de l’application Rinnai Central™ pour
valider ou modifier les réglages du chaue-eau instantané.
8. L’achage s’éteint.
9. La configuration du chaue-eau instantané est terminée.
Appuyer sur le bouton « ON/OFF » (Marche/Arrêt) pour
mettre le chaue-eau en marche.
1. Brancher l’alimentation électrique du chaue-eau
instantané.
2. L’achage indique «
SEt» et la touche « Priority » (Priorité)
clignote.
3. Appuyer sur la touche « Priority » (Priorité).
4. L’achage indique « nG» (Gaz naturel).
5. Choisir le type de gaz, «
nG» (Gaz naturel) ou « LPG» (Gaz
propane liquide) en appuyant sur les touches fléchées Haut
et Bas.
6. Sélectionner le type de gaz souhaité.
7. Valider la sélection en appuyant sur le bouton ON/OFF.
8. L’achage indique «
In» (Installation en intérieur).
9. Choisir le type d’installation, «
In» (intérieur) ou
«
Out» (extérieur) en appuyant sur les touches fléchées
Haut et Bas.
10. Sélectionner le type d’installation souhaité (« In» ou « Out»).
11. Valider le type d’installation en appuyant sur le bouton ON/
OFF.
12. Le type de gaz et d’installation paramétrés s’achent en
clignotant. La touche « Priority » (Priorité) clignote elle aussi.
13. Pour redémarrer le processus de sélection, appuyer sur la
touche fléchée Haut ou pour confirmer la sélection, appuyer
sur la touche « Priority » (Priorité).
14. L’achage indique brièvement «
888» et émet un bip.
15. L’achage s’éteint.
16. Les réglages initiaux sont terminés. Appuyer sur le bouton
« ON/OFF » (Marche/Arrêt) pour mettre le chaue-eau en
marche.
Touche et
voyant LED
« Priority » (Priorité)
Touche et
voyant LED
Bluetooth
Touches
fléchées Haut
et Bas
Bouton
On/O
Consulter le Manuel d’installation et d’utilisation pour une
description complète de chaque bouton du contrôleur.
INSTALLATION TYPE
