Ritmo ELEKTRA 315 - Weitere Funktionen; Schweissen durch Einlesen des Strichcodes; Schweissen durch Manualle Eingabe des

22
D

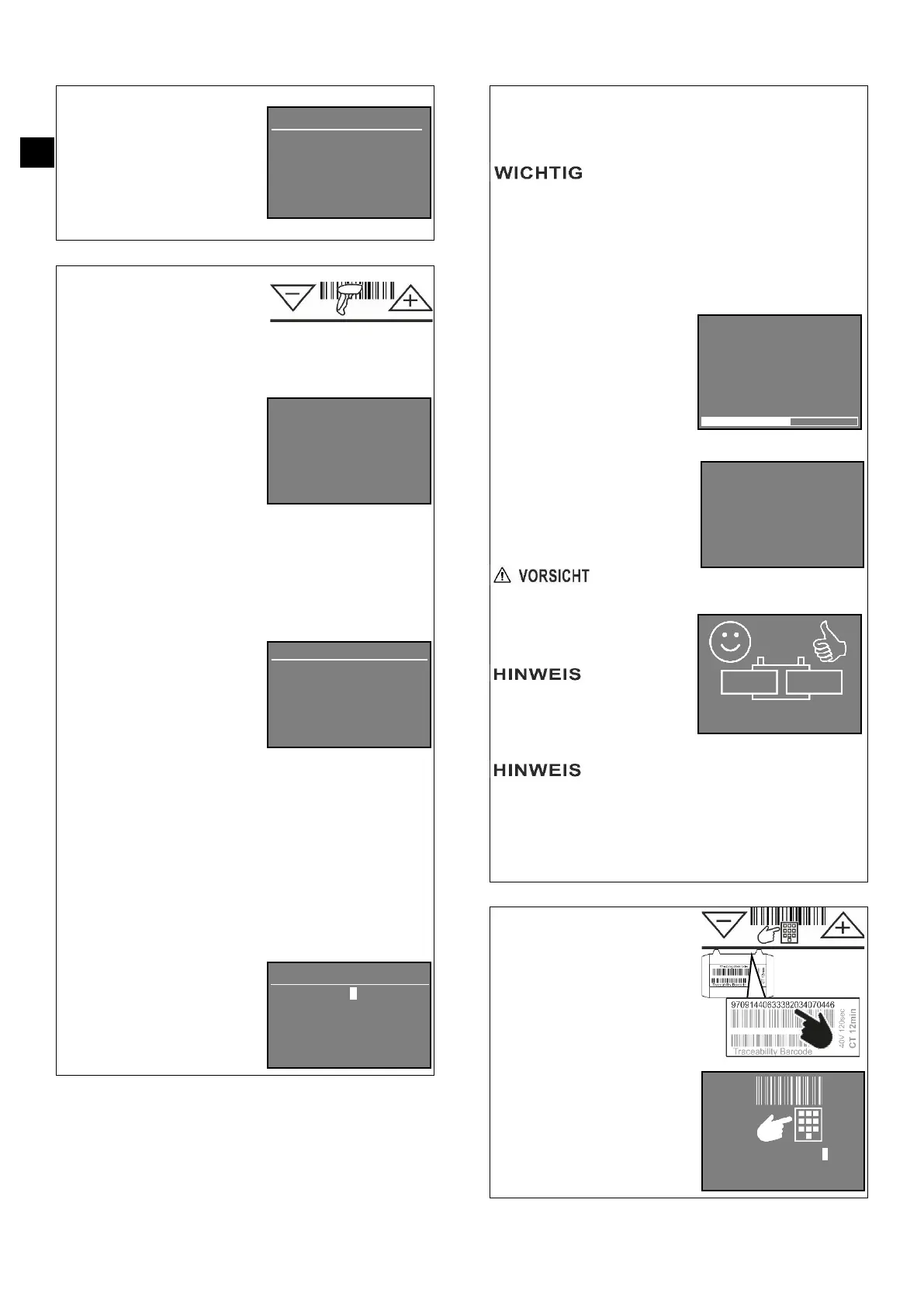

WEITERE FUNKTIONEN
Es ermöglicht die Einstellung einiger
spezifischer Parameter durch 4-
stellige Zahlen (Codes).
Verwenden Sie die Tasten ▲ und
▼, um den Ziffernwert zu ändern,
und die Taste OK ►, um zur
nächsten Ziffer zu gelangen.
Dem Benutzer zur Verfügung
stehende Codes finden Sie auf
Seite 23.
SCHWEISSEN DURCH EINLESEN DES STRICHCODES
Schließen Sie den BARCODE-Leser
an und wählen Sie den Modus
„BARCODE LESEN“.
1. Lesen Sie den
Schweißbarcode
Drücken Sie den Abzug und stellen
Sie sicher, dass der LASER-Balken
auf den Schweißbarcode hinweist.
Anzeigeparameter:
Muffe-typ z.B. I CPL PI
Spannung und Zeit z.B.
39.5V 100s
Durchmesser z.B. 32 mm
Informationen: Bei einem Ausfall
des Barcode-Scanners können Sie
die Schweißparameter weiterhin
manuell einstellen (unten).
Drücken Sie die Taste OK ►, um
fortzufahren.
2. Lesen Sie den Barcode für die
Rückverfolgbarkeit
Wenn die Option
Rückverfolgbarkeit (Traceability)
aktiviert ist, fordert die Elektra zum
Lesen der Rückverfolgbarkeits-
Barcode auf.
Um einen Rückverfolgbarkeits-
Barcode zu überspringen, drücken
Sie die Taste OK ►.
Drücken Sie den Abzug und stellen
Sie sicher, dass der LASER-Strahl auf
den Rückverfolgbarkeits-Barcode
zeigt (Text wird gescrollt).
Die wichtigsten Barcode-Daten
sind im rechten Beispiel dargestellt.
Drücken Sie die Taste OK ►, um
fortzufahren.
3. Information hinzufügen
Wenn die Option ‚Informationen‘
aktiviert ist, fordert die Elektra Sie
auf, Text einzugeben
Verwenden Sie die Tasten ▲ und
▼, um den Ziffernwert zu ändern,
und die Taste OK ►, um zur
nächsten Ziffer zu gelangen.
Halten Sie die Taste OK ►
gedrückt, um die letzte Ziffer zu
speichern oder zur letzten zu
wechseln, und drücken Sie OK ►
4. Schälen Und Positionierung
Das Gerät fordert Sie auf, zu
bestätigen, ob das Schälen
stattgefunden hat. (Seite 20).
Schlechtes
Schälen und Ausrichten kann die
Qualität der Schweißung
beeinträchtigen, obwohl der
Schweißvorgang korrekt
durchgeführt wurde.
Drücken Sie die Taste OK ►, um
das Schweißen zu starten.
5. Schweißen
Die Heizphase beginnt.
Das Display zeigt den Countdown
an, bis der Schweißvorgang
abgeschlossen ist.
6. Abkühlen
Nach Abschluss der Heizphase
zeigt das Display den Abkühlstatus
an.
Wenn der Countdown für die
Abkühlung abgelaufen ist, piept
die Elektra.
Die Kabel können getrennt und
die Elektra ausgeschaltet werden.
Bewegen oder
belasten Sie Schweißverbindung
während der Abkühlphase nicht.
Warten Sie, bis die Abkühlzeit
abgelaufen ist.
Die Elektra führt
keine "Dichtheitsprüfung" an der
Schweißverbindung durch. Die
Elektra zeigt nur, dass alle
Schweißphasen korrekt
durchgeführt wurden.
Ritmo S.p.A lehnt
jede Haftung für fehlerhafte
Schweißverbindungen ab, die
ohne Rücksicht auf die
ordnungsgemäße Vorbereitung
des zu schweißenden Rohrendes
hergestellt wurden
SCHWEISSEN DURCH MANUALLE EINGABE DES
Wählen Sie die Option „BARCODE
EINGEBEN“ und
Drücken Sie die Taste OK ►.
1. Geben Sie die Schweiß-
Barcode-Ziffern ein
Verwenden Sie die Tasten ▲ und
▼, um den Ziffernwert zu ändern,
und die Taste OK ►, um zur
nächsten Ziffer zu gelangen.
2. Befolgen Sie die Schritte von
SCHWEISSEN DURCH LESEN DES
BARCODES auf Seite 13.
Funktionen
0000
Informationen
TEXT TO STORE
_ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _
Socket PE Virgin
32 mm SDR: 11
32mm
PE100 MFR not spec.
OK?
I CPL PI
39.5V 100s
32mm
OK?
CT 11:32
# 482

09:23
39.5V 100s Ok J
01:01
39%
9 7 0 9 1 4 4 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
