Descripción general
del producto
A
A1
Robot (vista superior)
Presione cualquier botón para pausar el robot
cuando esté en funcionamiento.
Nota:
A1-1—Sensor LiDAR
A1-2—Parachoques
A1-3—Localizador de la base
A1-4—Contactos de carga
A3
Unidad combinada de
contenedor de polvo y
tanque de agua
A3-1—Tanque de agua
A3-2—Tapón del tanque de agua
A3-3—Botón de liberación
A3-4—Filtro lavable
A3-5—Contenedor de polvo
A3-6—Puerto de llenado
A3-7—Soporte del filtro
A3-8—Pestillos del soporte del filtro
A2
Robot (vista inferior)
A2-1—Cepillo lateral
A2-2—Sensores de precipicio
A2-3—Rueda omnidireccional
A2-4—Pestillos de la cubierta del cepillo
principal
A2-5—Cepillo principal
A2-6—Ruedas principales
A2-7—Módulo de fregado
Luz indicadora de encendido
Encendido/Limpiar
• Presiónelo y manténgalo
presionado para que el robot se
encienda o apague
• Presione para iniciar la limpieza
A6
Manta a prueba de humedad
A7
Adaptador
A4
Módulo de fregado
A4-1—Montaje de mopa
A4-2—Pestillos de montaje de mopa
A4-3—Mopa
A4-4—Almohadillas de gancho y bucle
A5
Base de carga
A5-1—Luz de aviso de ubicación de la base
A5-2—Puerto de alimentación
A5-3—Contactos de carga
Instalación
B
Información importante

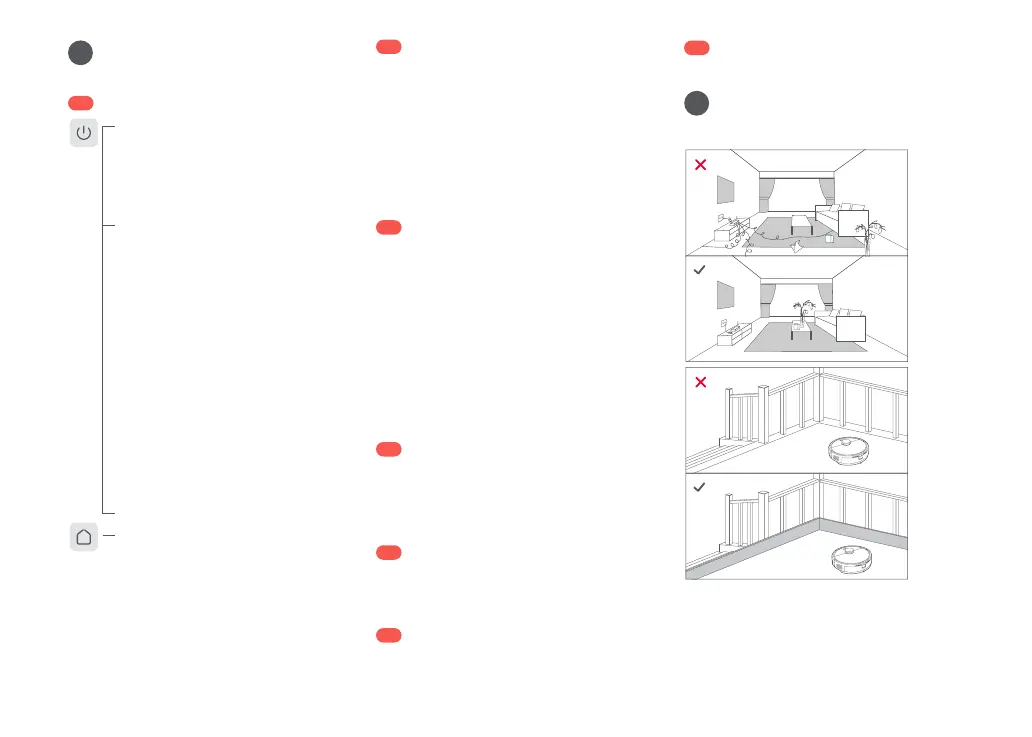

1. Ordene los cables, objetos duros o filosos
(como clavos y vidrio) y artículos sueltos
del piso y retire los objetos inestables,
frágiles, importantes o peligrosos para
evitar lesiones personales o daños a la
• Blanco fijo: en espera de órdenes/
en pausa/WiFi conectado/
limpiando/regresando a base/
mapeo
• Blanco parpadeante: iniciando/
cargando batería (nivel de batería
＞ 20 %)
• Parpadeo lento en blanco:
esperando conexión WiFi
• Parpadeo rápido en blanco:
actualizando/conectando
• Rojo fijo: nivel de batería ＜ 20 %
• Rojo parpadeante: cargando
(nivel de batería ＞ 20 %)
• Parpadeando en rojo: error
Base
• Presione para iniciar el regreso
a la base
A6-1—Manta a prueba de humedad Cinta
adhesiva
