Visão geral do
produto
A
A1
Robô (Vista superior)
Pressione qualquer botão para pausar um
robô em funcionamento.
Observação:
A1-1—Sensor LiDAR
A1-2—Para-choque
A3
Unidade combinada de
reservatório de poeira e
reservatório de água
A3-1—Reservatório de água
A3-2—Tampão do reservatório de água
A3-3—Botão Liberar
A3-4—Filtro lavável
A3-5—Reservatório de poeira
A3-6—Porta de abastecimento
A3-7—Suporte de filtro
A3-8—Travas do suporte do filtro
A2
Robô (Vista inferior)
A2-1—Escova lateral
A2-2—Sensores de queda
A2-3—Roda omnidirecional
A2-4—Travas do protetor da escova
principal
A2-5—Escova principal
A2-6—Rodas principais
A2-7—Módulo de esfregão
Luz indicadora de energia
Ligar/Limpar
• Pressione e segure para ligar ou
desligar o robô
• Pressione para iniciar a limpeza
A6
Tapete à prova de umidade
A7
Adaptador
A4
Módulo de esfregão
A4-1—Suporte do esfregão
A4-2—Travas do suporte do esfregão
A4-3—Esfregão
A4-4—Almofadas de velcro
A5
Base de carregamento
A5-1—Sinal de localização da base
A5-2—Porta de alimentação
A5-3—Contatos de carregamento
Instalação
B

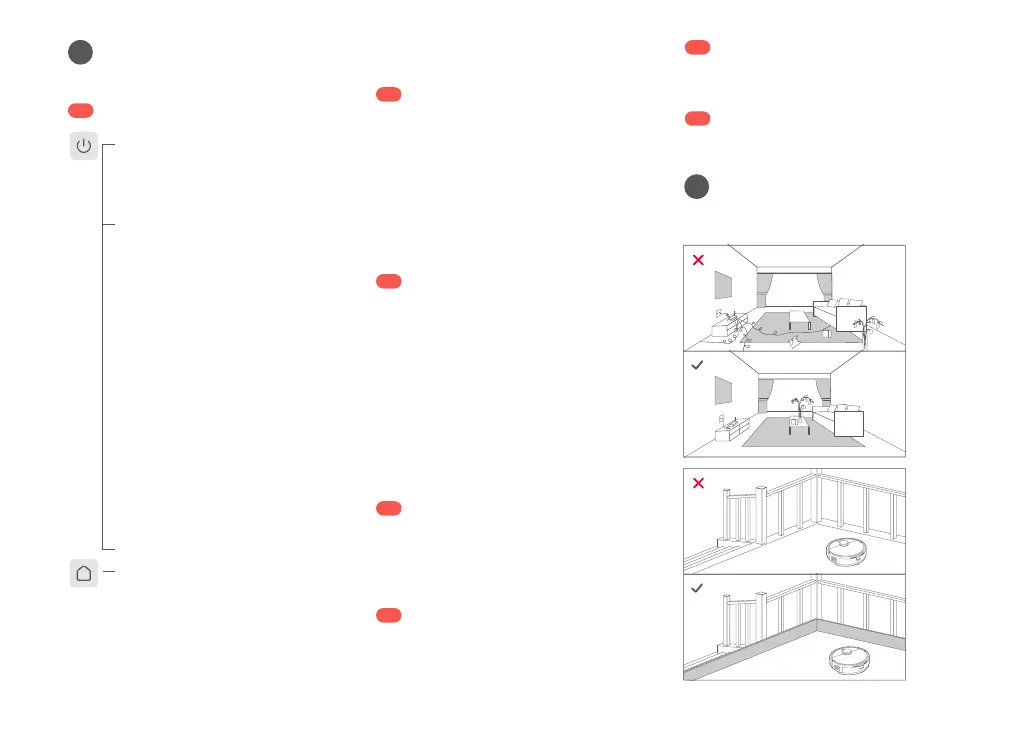

Informações importantes
• Acesa em branco: esperando
por pedidos/pausado/WiFi
conectado/limpando/acoplando/
mapeando
• Respirando em branco:
iniciando/carregando (nível da
bateria > 20%)
• Piscando lentamente em branco:
aguardando conexão WiFi
• Piscando rapidamente em
branco: atualizando/conectando
• Acesa em vermelho: nível de
bateria ＜ 20%
• Respirando em vermelho:
carregando (nível da
bateria ＜ 20%)
• Piscando vermelho: erro
• Pressione para iniciar o
acoplamento
Base
A1-3—Localizador da base
A1-4—Contatos de carregamento
A6-1—Fita adesiva para tapete à prova de
umidade
