Roca Multiclin Premium RF - Instalación

ANTES DE INSTALAR

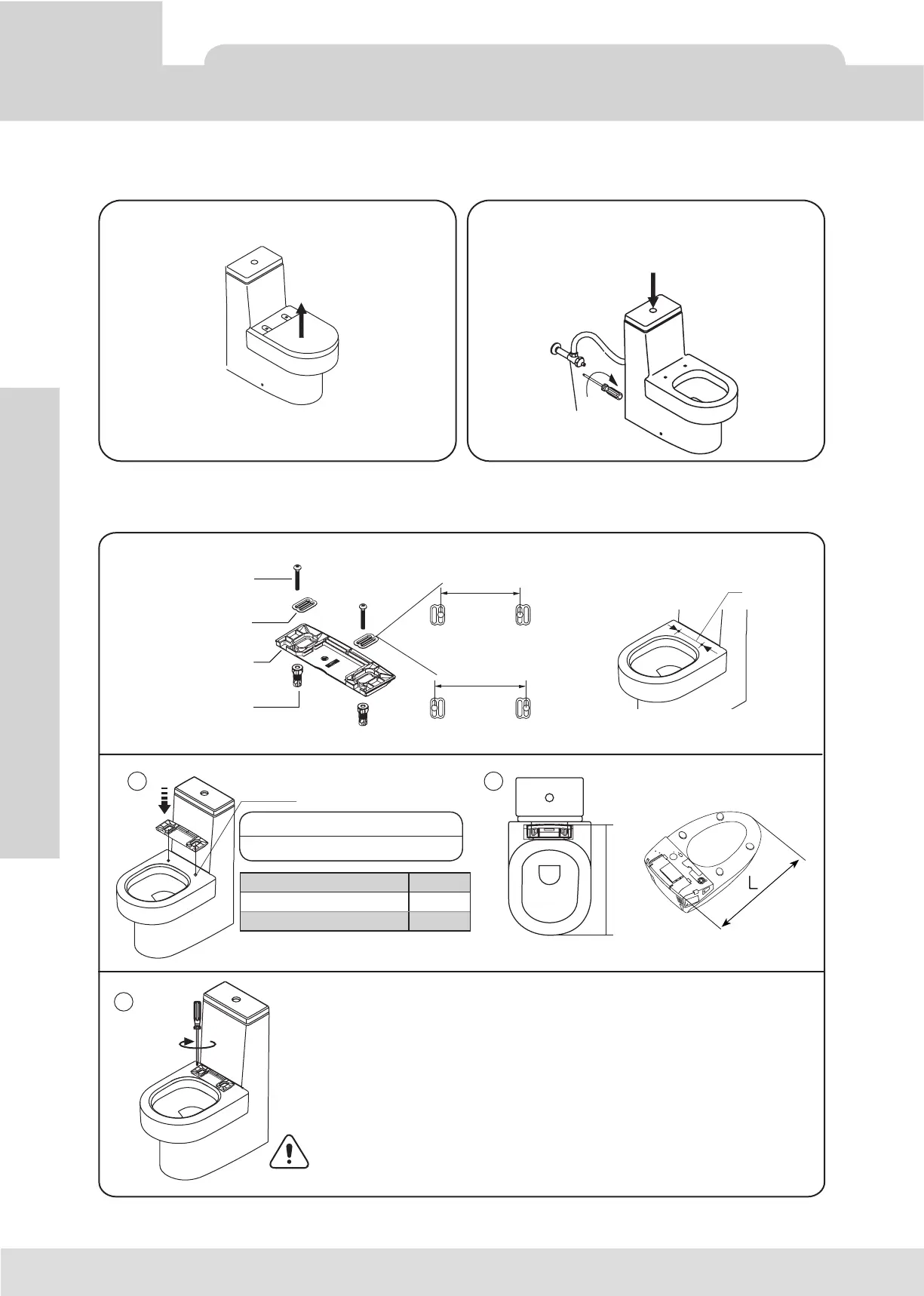

INSTALACIÓN DE LA PLACA DE FIJACIÓN
Lea atentamente las siguientes instrucciones
Compruebe la dimensión del agujero de fijación del asiento
1. Coloque la placa de fijación en los agujeros de fijación del asiento.
2. Ajuste la placa de fijación de manera que la distancia (L) entre el
frontal del inodoro (A) y la parte posterior de la placa de fijación
(B) sean la misma.
3. Fije los tornillos con un destornillador hasta que la placa este
fijada correctamente al inodoro.
No gire el MULTICLIN si este se encuentra conectado
a la red de suministro eléctrico e hidráulico.
AVISO
Desinstale el asiento actual
Desinstale el asiento de acuerdo a las
instrucciones del producto original
Cierre la válvula de cierre completamente y
accione la descarga del tanque del inodoro
hasta que se vacíe completamente
Válvula de cierre
PULSE
07
INSTALACIÓN
INSTALACIÓN
Arandela
Tornillo
Anclaje
Placa de fijación
+ +
++
C=140mm
C
C=160mm
ØA
L
(A)
(B)
Diámetro(mm)
Agujero de 12-17mm
1 2
3
Tipo asiento L
Premium RF 480mm
Premium SF 490mm
