ÉTAPE 3 : sélectionner les vis, les rondelles et les entretoises
1 Sélectionner les vis pour le téléviseur. Un nombre limité de téléviseurs sont fournis avec le matériel de
montage inclus (si des vis sont fournies avec le téléviseur, elles se trouvent presque toujours dans les trous
au dos du téléviseur). Si la longueur et le diamètre des vis de montage que le téléviseur requiert est inconnu,
tester diverses tailles en insérant les vis à la main.
Sélectionner l’un des types de vis suivants :
Sélectionner l’un des types de rondelles suivants :
Pour un téléviseur avec un dos de forme irrégulière ou obstrué, utiliser une des entretoises suivantes :
AT TENTI ON : Pour éviter des blessures potentielles ou des dégâts matériels, vérifier que le filetage est
suffisant pour fixer les supports au téléviseur. Arrêter dès qu’une résistance se fait sentir et contacter le
service à la clientèle. Utiliser la vis la plus courte qui correspond le mieux au téléviseur. L’utilisation d’une
visserie trop longue pourrait endommager le téléviseur. Cependant, l’utilisation d’une vis trop courte
pourrait provoquer la chute de l’appareil du montage mural.
2 Retirer les vis.
Pour les configurations de montage de 100 x 200 et 200 x 200, voir « ÉTAPE 4 : Option 1 : fixation de la plaque de
moniteur au téléviseur » à la page 9.
- OU -
Pour toutes les autres configurations, voir « ÉTAPE 4 : Option 2 : fixation de la plaque de moniteur au téléviseur à
l'aide des adaptateurs » à la page 10.
Vis M4 × 15 mm (M-A)Vis M6×15mm (M-E)
Vis M4 × 30 mm (M-B)Vis M6×30mm (M-F)
Vis M5 × 15 mm (M-C)Vis M8×15mm (M-G)
Vis M5 × 30 mm (M-D)Vis M8×30mm (M-H)
Rondelles M4/M5 (M-K) Rondelles M6/M8 (M-L)
Entretoises M6/M8 de 5 mm (M-I) Entretoises M6/M8 de 10 mm
(M-J)

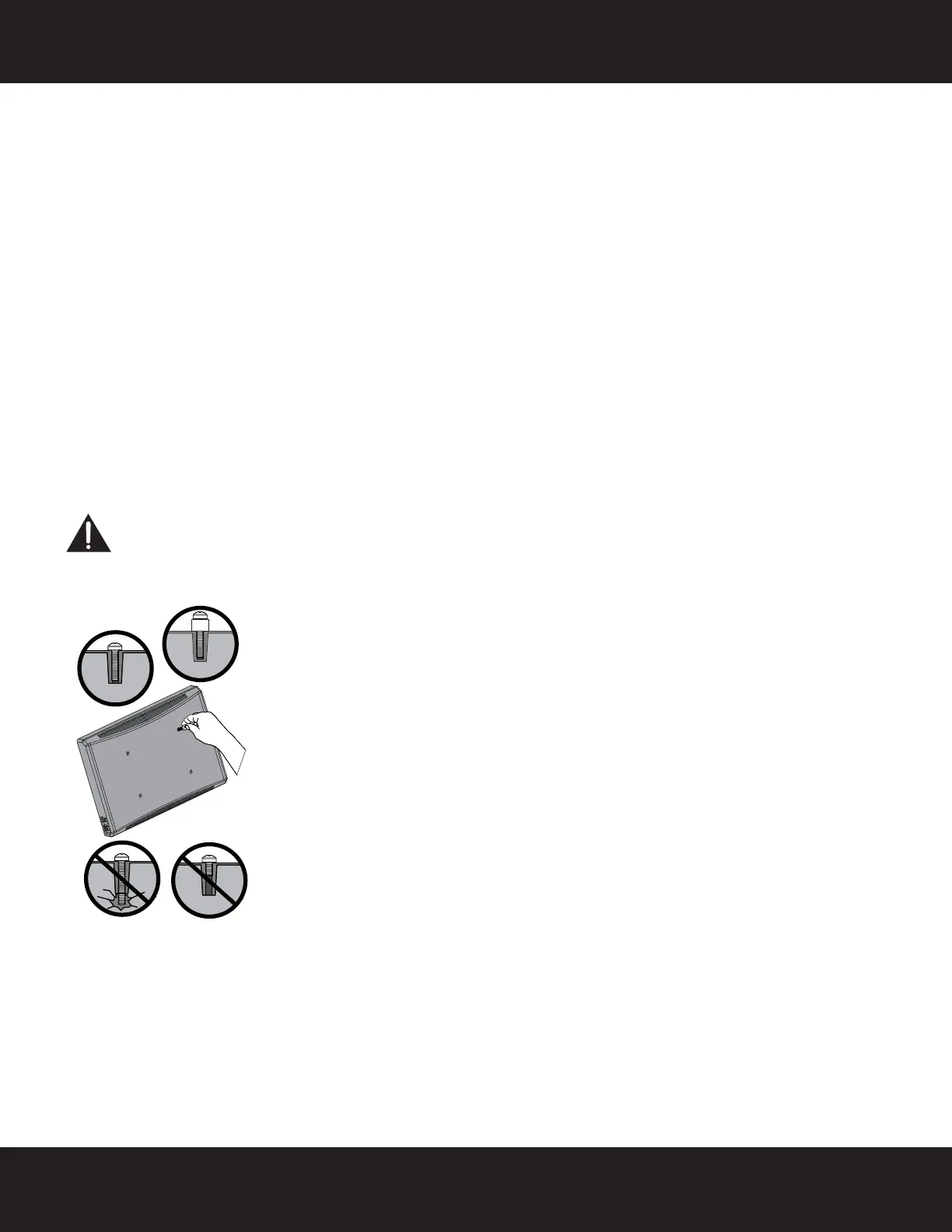

La vis est
trop longue
La vis est de
taille correcte
La vis est trop
courte
