Z21
ist eine Innovation von FLEISCHMANN und ROCO.
9
Deutsch
Schaltnetzteil:
Spannung: 12 – 20 V DC
Ausgangsstrom: min. 2 A
Vor der ersten Verwendung muss der Weichendecoder programmiert werden, damit er weiß, auf welche Decoder-Adressen und Wei-
chennummern er reagieren soll. Falls Sie den Z21 switch DECODER an einer Fremdzentrale betreiben, beachten Sie bitte die Informa-
tionen im Betrieb an Fremdzentralen.
Das Programmieren der Decoder-Adressen mit dem Programmiertaster wird ausführlich im Abschnitt Option 1 – Adressen für Ausgang
1 bis 8 programmieren erklärt.

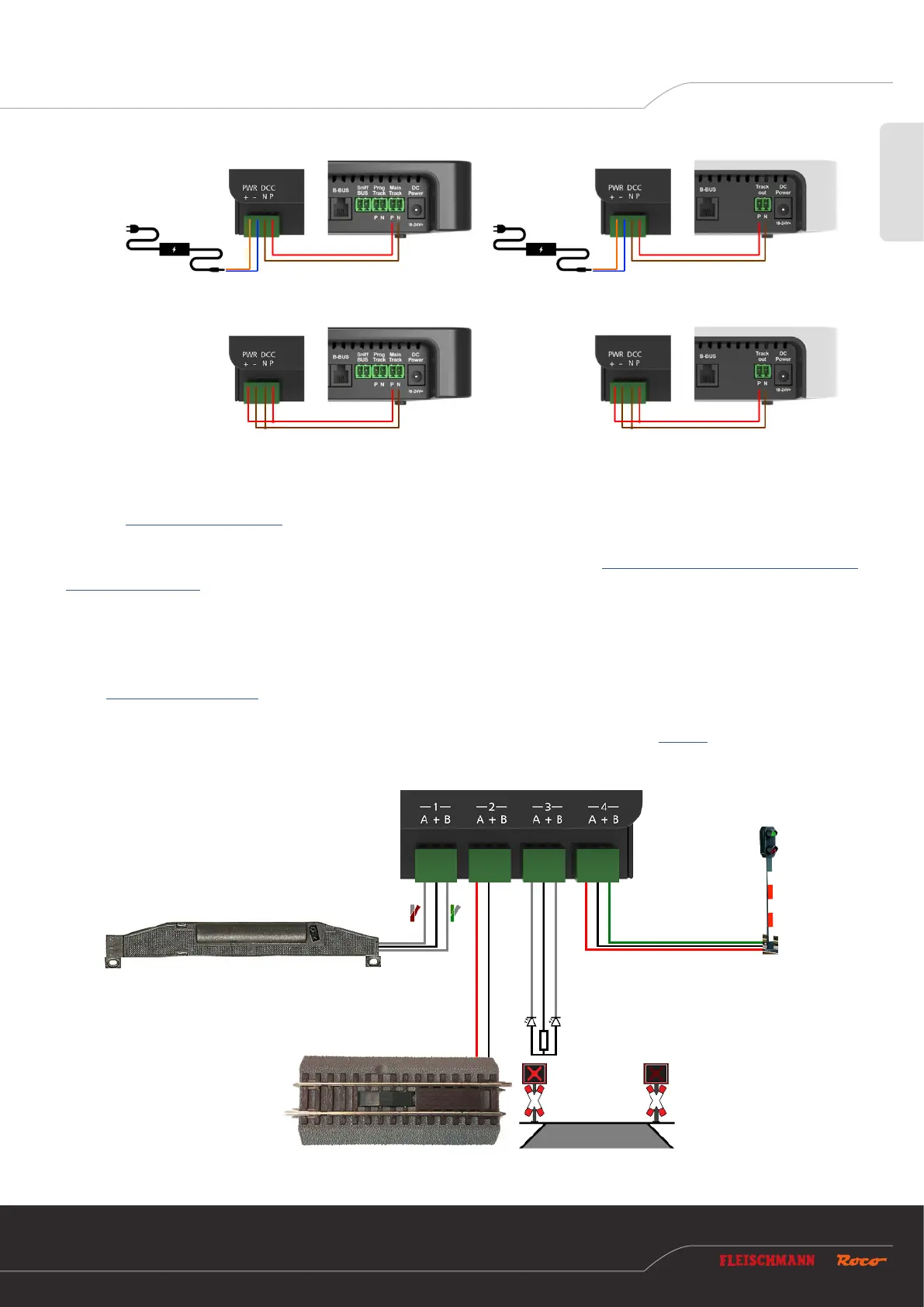

Die Verbraucher wie Spulenantriebe etc. werden an den Ausgängen 1 bis 8 angeschlossen. In der Mitte bezeichnet dabei jeweils die
Klemme „+“ den gemeinsamen Pluspol. Die Klemme „A“ entspricht der Stellung „abzweigend / rot“ und die Klemme „B“ der Stellung
„gerade / grün“. Jeder der 8 Ausgänge kann je nach Bedarf über CV #41 bis #48 auf einen individuellen Betriebsmodus eingestellt
werden. Dieser kann entweder über den zLink oder per „POM“-Programmierung am Hauptgleis konguriert werden, siehe auch Ab-
schnitt Konguration über POM.
Mehr über die umfangreichen Kongurationsmöglichkeiten der Ausgänge erfahren Sie im Abschnitt CV-Liste. An dieser Stelle sind nur
einige Beispiele für die üblichen Anwendungsfälle genannt:
