10
IT

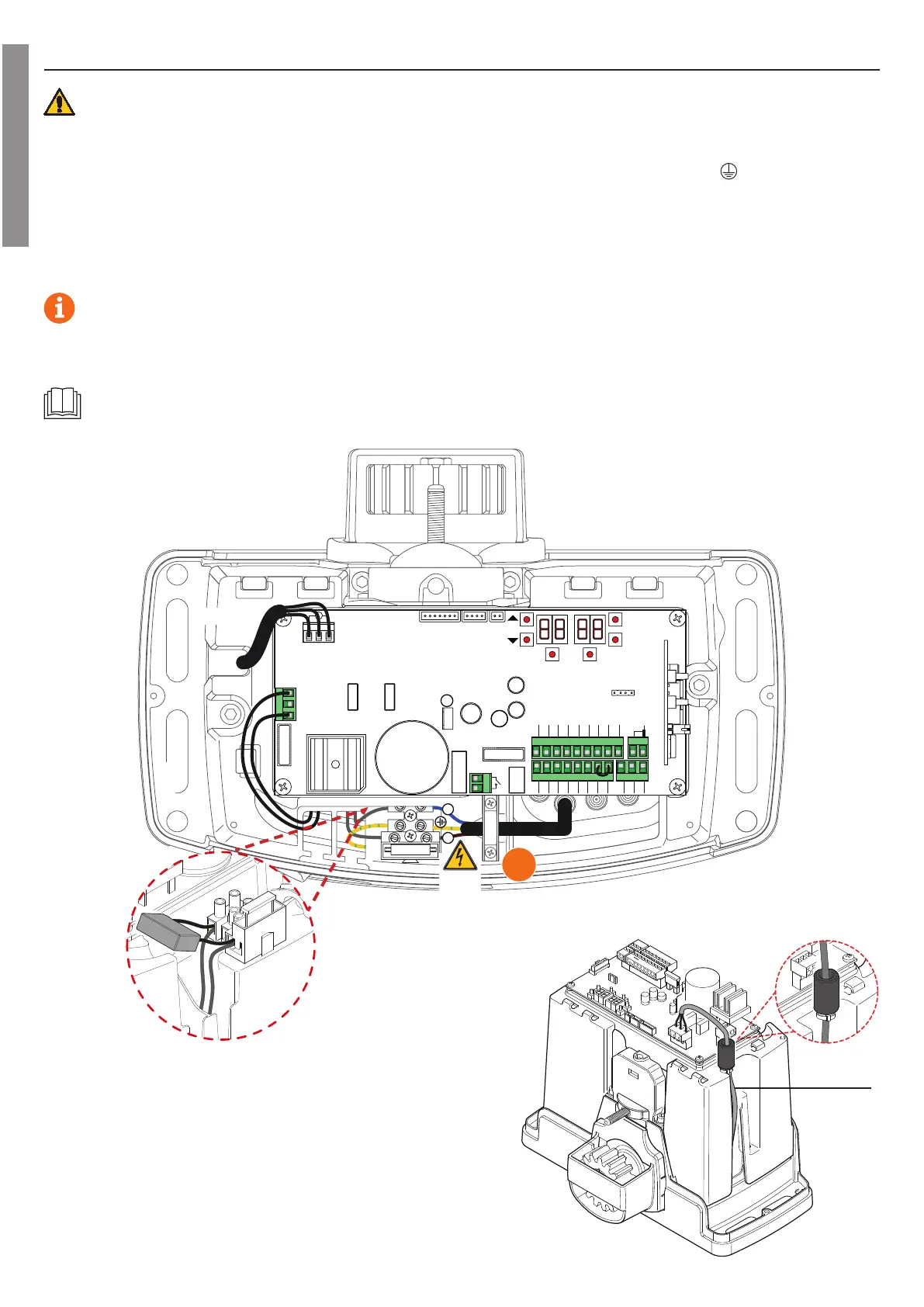

11 Collegamenti elettrici
Prevedere sulla rete di alimentazione un interruttore o un sezionatore onnipolare con distanza di apertura dei contatti uguale o superiore
a 3 mm; posizionare il sezionatore in posizione OFF, e scollegare le eventuali batterie tampone, prima di eseguire l’installazione e le
periodiche operazioni di manutenzione.
Vericare che a monte dell’impianto elettrico vi sia un interruttore differenziale con soglia di 0,03 A ed una protezione di sovracorrente
adeguati nell’osservanza della Buona Tecnica ed in ottemperanza alle norme vigenti.
Per l’alimentazione, utilizzare un cavo elettrico tipo H07RN-F 3G1,5 e collegarlo ai morsetti L (marrone), N (blu), (giallo/verde), presenti
all’interno dell’automazione.
Sguainare il cavo di alimentazione solamente in corrispondenza del morsetto (vedi particolare A) e bloccarlo mediante l’apposito fermacavi.
Vericare con un tester la tensione in Volt sul collegamento dell’alimentazione primaria.
Per il perfetto funzionamento delle automazioni Brushless la tensione di alimentazione di rete primaria deve essere di 230Vac (115 Vac) ±
10%.
Se la tensione rilevata non soddisfa i dati sopra indicati o non è stabile, l’automazione potrebbe lavorare in modo NON eciente.
I collegamenti alla rete di distribuzione elettrica e ad eventuali altri conduttori a bassa tensione (230 V), nel tratto esterno al quadro
elettrico, devono avvenire su percorso indipendente e separata dai collegamenti ai dispositivi di comando e sicurezza (SELV = Safety
Extra Low Voltage).
Accertarsi che i conduttori dell’alimentazione di rete e i conduttori degli accessori (24 V) siano separati.
I cavi devono essere in doppio isolamento, sguainarli in prossimità dei relativi morsetti di collegamento e bloccarli mediante fascette non di
nostra fornitura.
I collegamenti elettrici e il collaudo dei motoriduttori BH30 sono descritti nel manuale di installazione della centrale di comando
B70/1DC.
+SC
8910 11 12 13 14 15
16 17 18
COM
FT2
FT1
COS2
COS1
COM
ST
+LAM
COM
COM
ANT
COR
+24V
PED
PP
CH
AP
ORO
COM
LNA
LNB
ENC
POWER
IN
MOTOR
YXZ
F2
F3
F1
PROG TEST
+
-
FC SB
M
LN
3x2,5 mm²
230 Vac
115 Vac
ALIMENTAZIONE
POWER SUPPLY
A
CAVO MOTORE
MOTOR CABLE
