9
IT

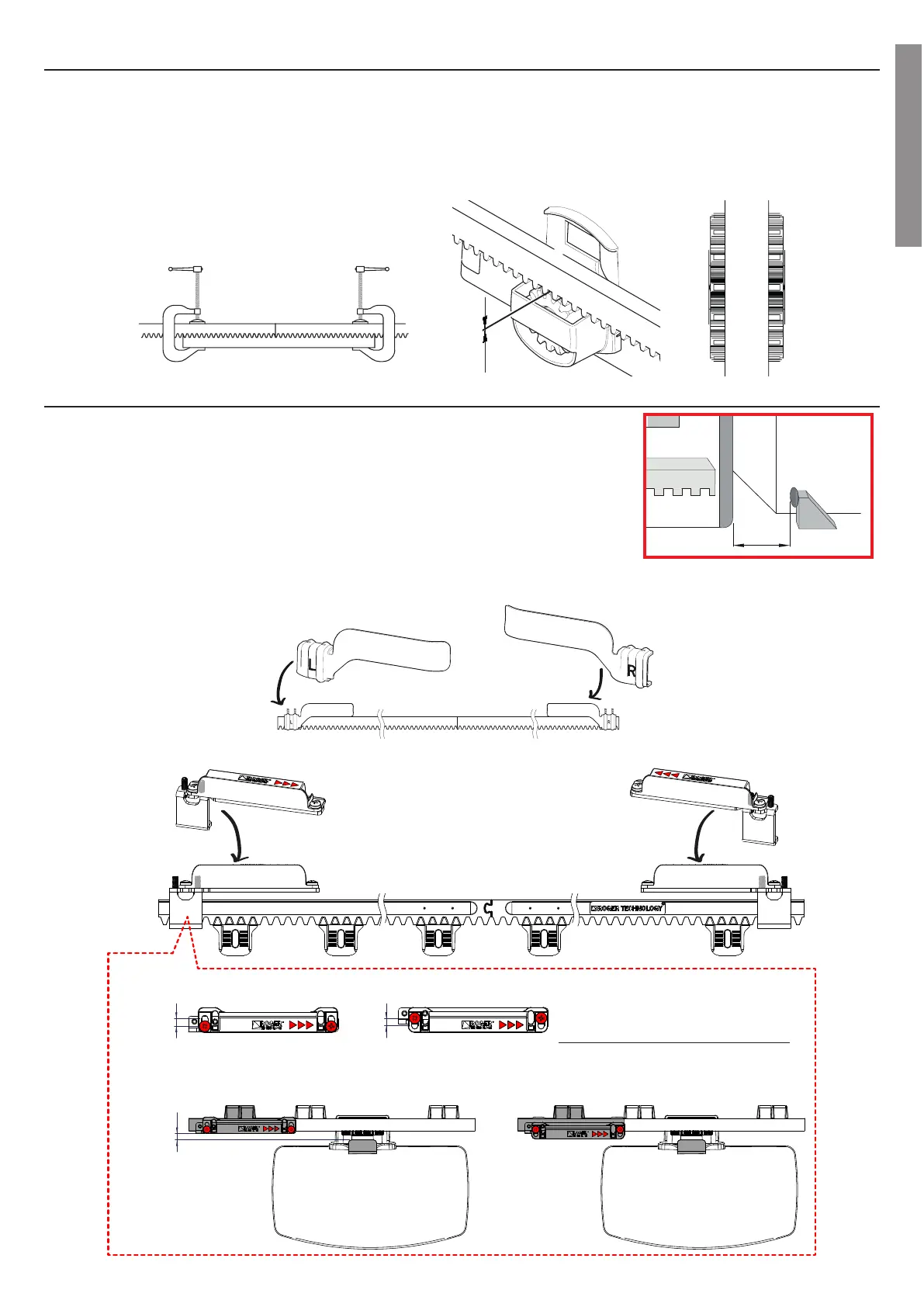

9 Fissaggio della cremagliera
NOTA: Le cremagliere con dentatura a modulo 4 sono adatte per l’installazione con il motoriduttore BH30.
Sbloccare il motoriduttore (vedi Manuale d’uso) e portare il cancello in posizione di apertura.
Appoggiare la cremagliera sul pignone e, facendo scorrere il cancello, ssarla per tutta la sua lunghezza.
Per un corretto allineamento e passo tra due pezzi di cremagliera, si consiglia di utilizzare un elemento di raccordo in fase di ssaggio.
Assicurarsi che tra pignone e cremagliera ci sia un gioco di almeno 1÷2 mm. Se necessario regolare in altezza il motoriduttore o, se previsto, la cremagliera.
Vericare manualmente che lo scorrimento del cancello sia regolare e senza attriti.
Bloccare denitivamente il motoriduttore.
1-2 mm
CREMAGLIERA
RACK
10 Fissaggio necorsa meccanico a microswitch o magnetico
Portare il cancello prima in posizione di completa apertura e poi di completa chiusura e ssare le staffe
necorsa sulla cremagliera, facendo attenzione al corretto senso di inserimento.
Se i necorsa sono di tipo meccanico: R = DESTRO; L = SINISTRO (g. 1).
Se i necorsa sono di tipo magnetico le frecce devono essere rivolte verso il centro della cremagliera (g. 2).
ATTENZIONE: è possibile regolare il magnete al massimo di 8 mm allentando le due viti.
ATTENZIONE: tra magnete e staffa necorsa ci deve essere una distanza di massimo 10 mm.
Dopo aver eseguito alcune manovre, regolare la posizione delle staffe necorsa in modo che il cancello si
fermi 40÷80 mm prima della battuta meccanica. Lo spazio arresto è variabile in funzione al peso del cancello,
agli attriti, alla centrale di comando e alle condizioni atmosferiche.
Evitare che il cancello vada in battuta contro le battute meccaniche in apertura e chiusura.
FINECORSA MECCANICO A MICROSWITCH
FINECORSA MAGNETICO
max.10 mm
8 mm
8 mm
~40÷80
Fig. 2
Fig. 1
NOTA: Tra magnete e
staffa necorsa ci deve
essere una distanza di
massimo 10 mm.
NOTA: il magnete può essere regolato al
massimo di 8 mm rispetto alla staffa di
ssaggio alla cremagliera.
Le viti devono essere parallele tra di loro.
