Roger Technology BH30/606 User Manual

8
IT

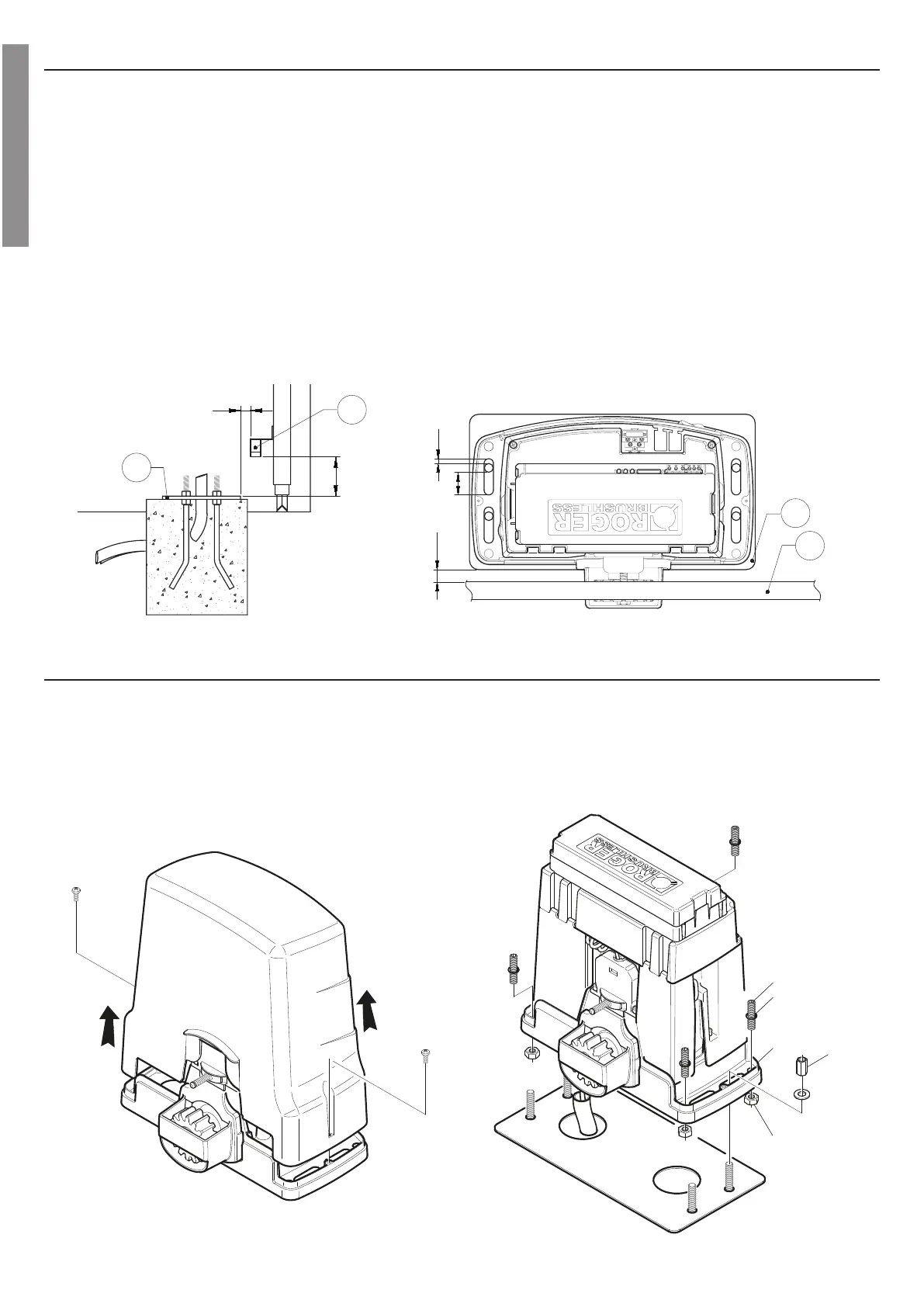

7 Veriche preliminari e messa in posa della piastra di fondazione
VERIFICHE PRELIMINARI PRIMA DELL’INSTALLAZIONE
• Prima di procedere con l’installazione vericare, movimentando il cancello manualmente, le condizioni meccaniche e che il movimento sia regolare e senza
attriti.
• Vericare che la struttura del cancello sia robusta e controllare la stabilità dell’anta (deragliamento e cadute laterali che possono causare danni a persone
e cose).
• La guida di scorrimento deve essere saldamente ancorata a terra e non deve presentare irregolarità che potrebbero ostacolare il movimento dell’anta e non
deve avere una pendenza superiore al 0,5%.
• Vericare che le ruote di scorrimento siano in buono stato e ben ingrassate.
• Prevedere sempre una battuta meccanica di arresto in apertura e chiusura ben ssata al suolo, dotata di un elemento elastico (esempio: gomma) che
attutisca l’arrivo in battuta dell’anta.
• Vericare che, con motore sbloccato, l’anta non si muova, se lasciata ferma in qualsiasi posizione.
MESSA IN POSA DELLA PIASTRA DI FONDAZIONE
• L’automazione può essere installata sia a destra che a sinistra.
• Avvitare i 4 dadi 10MA sui tiranti in dotazione per tutta la lunghezza del letto.
• Inserire le zanche di ancoraggio nei 4 fori della piastra di fondazione e bloccarli con i 4 dati, come indicato in gura 1.
• Predisporre una piazzola di cemento con annegata la piastra di base, che dovrà essere in bolla e pulita, rispettando le misure indicate in gura.
• Rispettare le quote tra la piastra di fondazione [B] e la cremagliera [A].
• I tubi essibili dell’impianto elettrico devono uscire dal foro di destra della piastra di fondazione (vista lato interno).
Fig. 1
Fig. 2
B
B
A
A
14
75-77
14
5
25
8 Installazione automazione
• Svitare le viti del coperchio e toglierlo slandolo verso l’alto, come indicato in g. 1. Vericare che i sei piedini di regolazione non sporgano dalla base del
motoriduttore.
• Inserire gli O-Ring (B) sulle viti M10x40 (A). Inserire le viti agli angoli del motoriduttore (C) e bloccarle con i dadi M10 (D).
• Posizionare il BH30 sui 4 tiranti, come indicato in g. 2. Se necessario, svitare i dadi della piastra di fondazione.
• Regolare il motoriduttore in orizzontale facendolo scorrere sulle asole della piastra di fondazione.
• Nella regolazione verticale tenere presente le quote di ssaggio della cremagliera. Vedi capitolo 9.
• Fissare i distanziali M10 (E).
• Inserire il coperchio.
A
B
C
D
E
Fig. 1 Fig. 2
