6
IT

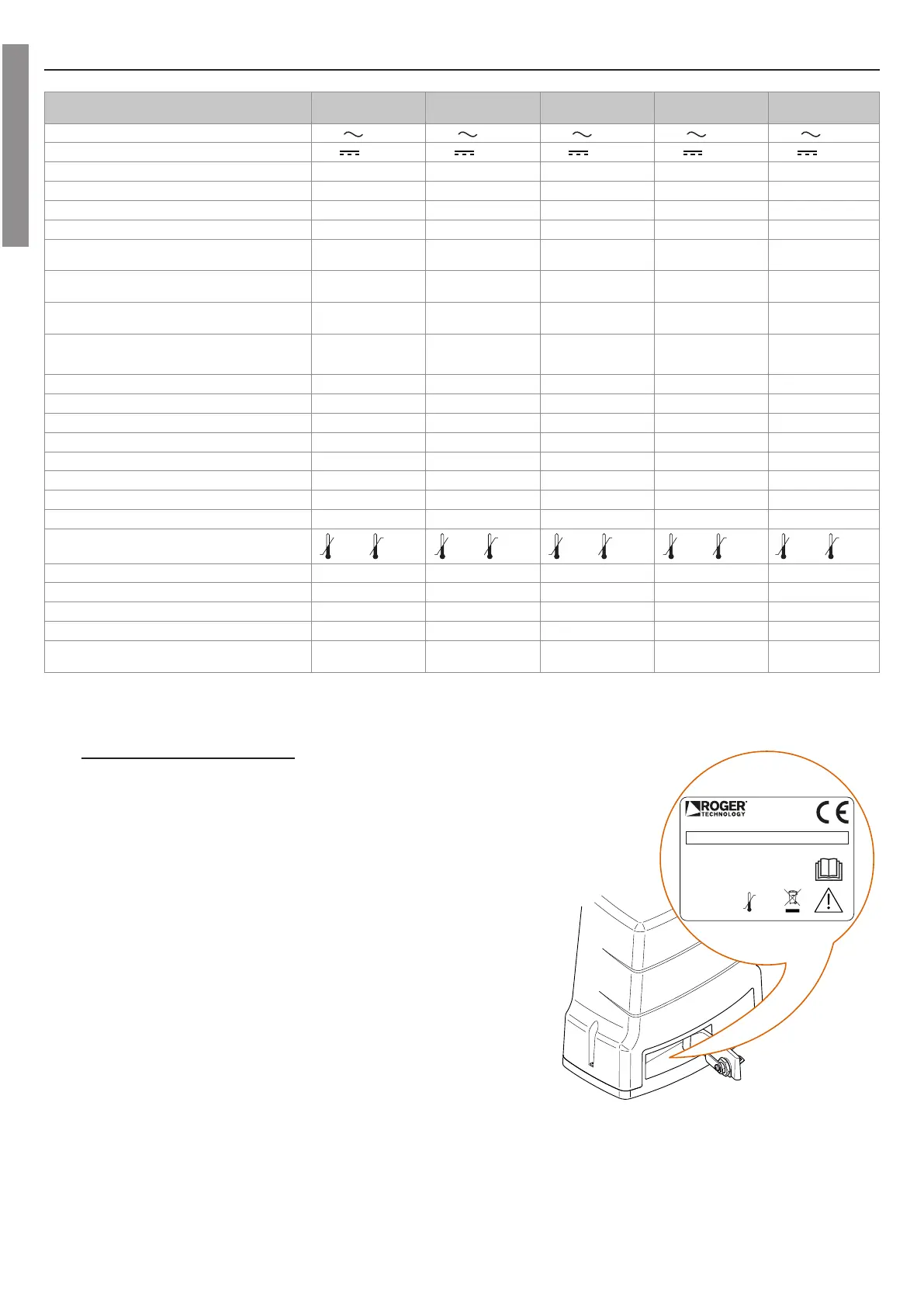

4 Dati tecnici
BH30/603/HS
BH30/604/HS
BH30/603/HS/115
BH30/803
BH30/804
BH30/803/115 BH30/804/R
ALIMENTAZIONE DI RETE 230V 50 Hz 115V 60 Hz 230V 50 Hz 115V 60 Hz 230V 50 Hz
ALIMENTAZIONE MOTORE BRUSHLESS 24V 24V 24V 24V 24V
TIPO ATTUATORE IRREVERSIBILE IRREVERSIBILE IRREVERSIBILE IRREVERSIBILE REVERSIBILE
POTENZA MASSIMA ASSORBITA 140W 140W 140W 140W 140W
POTENZA DI SPUNTO 350W 350W 450W 450W 400W
FORZA MASSIMA DI SPUNTO 500N 500N 800N 800N 600N
FORZA NOMINALE SERVIZIO 50%
(-20°C - +50°C)
150N 150N 300N 300N 180N
FORZA NOMINALE SERVIZIO 50%
(+50°C - +55°C)
50N 50N 100N 100N 60N
FORZA NOMINALE SERVIZIO 100%
(-20°C - +50°C)
50N 50N 100N 100N 60N
FORZA NOMINALE SERVIZIO 35%
(+50°C - +55°C)
150N 150N 300N 300N 150N
VELOCITÀ MASSIMA 24 m/min 24 m/min 12 m/min 12 m/min 20 m/min
VELOCITÀ NOMINALE 20 m/min 20 m/min 12 m/min 12 m/min 18 m/min
PESO MASSIMO ANTA CONSENTITO 600 kg 600 kg 1000 kg 1000 kg 800 kg
LUNGHEZZA MASSIMA ANTA CONSENTITA 12 m 12 m 12 m 12 m 12 m
ATTRITO MASSIMO ANTA ALLA PARTENZA (*) 50N 50N 150N 150N 60N
CICLI DI MANOVRA (testati internamente) (**) 250.000 250.000 250.000 250.000 250.000
UTILIZZO INTENSIVO INTENSIVO INTENSIVO INTENSIVO INTENSIVO
GRADO DI PROTEZIONE IP44 IP44 IP44 IP44 IP44
TEMPERATURA DI ESERCIZIO
-20°C +55°C -20°C +55°C -20°C +55°C -20°C +55°C -20°C +55°C
PRESSIONE SONORA DURANTE L’USO <70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A) <70 dB(A)
PENDENZA MASSIMA AMMESSA 0,5% 0,5% 0,5% 0,5% 0,5%
INGRANAGGIO IN USCITA Z15/modulo 4 Z15/modulo 4 Z15/modulo 4 Z15/modulo 4 Z15/modulo 4
CENTRALE DI COMANDO B70/1DC B70/1DC B70/1DC B70/1DC B70/1DC
FORZA DA APPLICARE ALLO SBLOCCO
MECCANICO
130N 130N 130N 130N 130N
(*) Da misurare con apposito strumento.
(**) Test di prova interno vericato ai valori nominali su cancello di 6 metri ad una temperatura ambiente di +20°C. Il valore indicato NON è il valore massimo.
4.1 Etichetta prodotto (esempio)
I dati tecnici riportati nel presente manuale non sostituiscono quelli riportati sull’etichetta prodotto.
L’etichetta prodotto è applicata al motore, aprendo la maniglia di sblocco (vedi gura).
Le etichette non devono essere assolutamente rimosse, danneggiate, sporcate o occultate.
MADE IN ITALY
AUTOMAZIONE PER ANTE SCORREVOLI
ROGER TECHNOLOGY S.R.L.
Via S. Botticelli 8 - 31021
Bonisiolo di Mogliano
Veneto (TV) - ITALIA
P.CODE:
BH30/603/HS
V ~230
W 140
N 150
S3 35%
IP 44
LOTTO/BC TL40
IN 0001
PM OCT 2018
+55°C
-20° C
