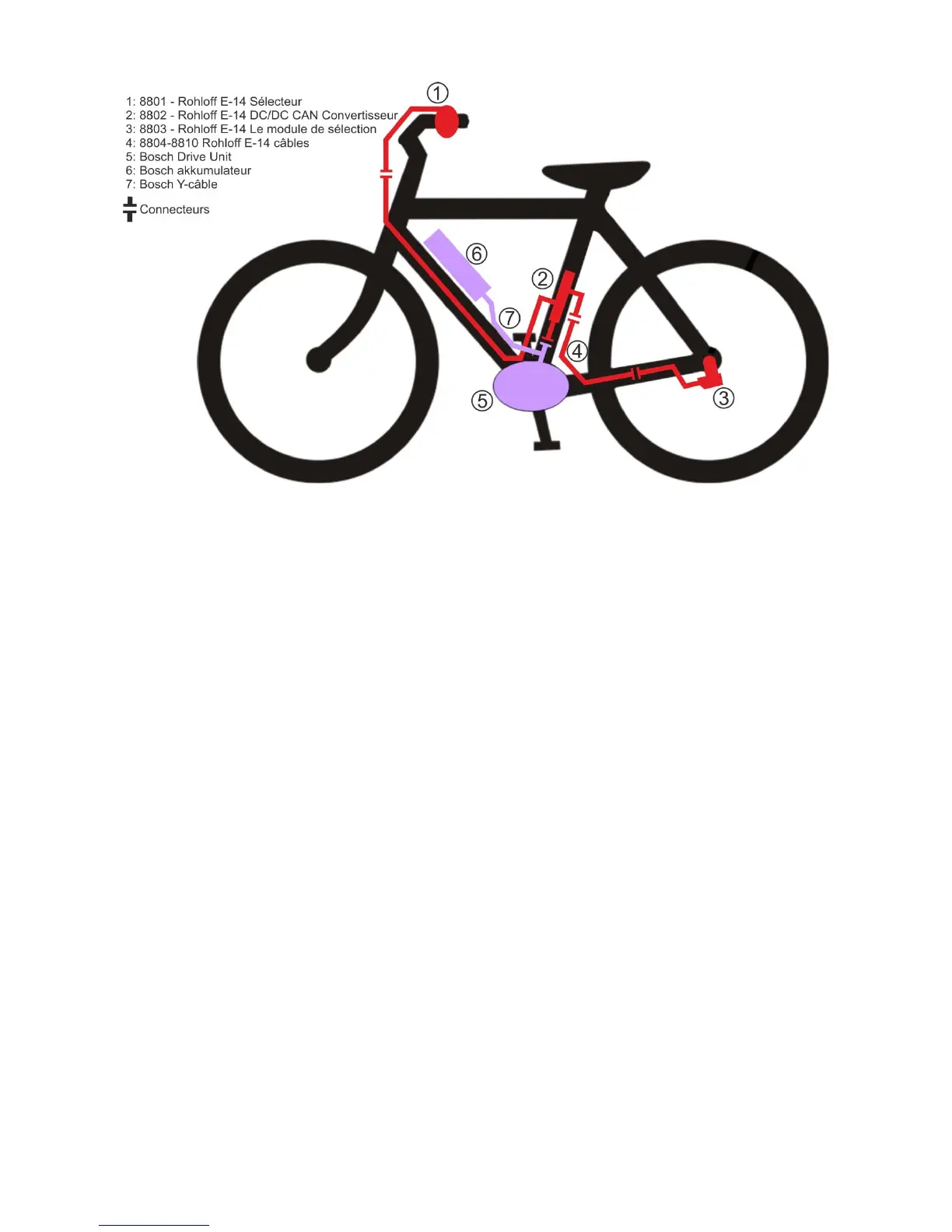

Composants du système
1: 8801 – Sélecteur E-14 Rohloff
Ce sélecteur installé au guidon permet d'actionner le module de sélection E-14 Rohloff.
Sur ce sélecteur sont placés trois boutons: +/-/M.
+ pour le passage des vitesses vers la 14
- pour le passage des vitesses vers la 1
M pour sélectionner des fonctions du système
Le sélecteur standard est prévu pour une installation sur des guidons d'un diamètre de 22
à 22,3 mm.
Une version spéciale est disponible à la demande pour guidons de course au diamètre de
23,8 mm.
Le montage peut aussi bien être effectué du côté droit ou gauche.
C'est par un connecteur Higo de couleur bleue à 4 broches que le sélecteur sera branché
au câble du convertisseur DC/DC et CAN.
2. 8802 - Convertisseur DC/DC et CAN E-14 Rohloff
Le convertisseur DC/DC et CAN du E-14 Rohloff constitue le maillon électronique entre
l'assistance du VAE Bosch et le E-14.
Ce convertisseur assure l'alimentation en énergie et la communication entre les divers
composants.
Le convertisseur est en principe placé dans le tube diagonal ou le tube de selle du cadre
du vélo. Dans ce dernier cas, il faudra prendre garde à ne pas l'endommager avec la tige
de selle.
Le convertisseur est branché à l'assistance Bosch par l'intermédiaire d'un câble en Y et
d'un connecteur noir Hirose à 6 broches.
