9
May,1999 SRV-3030/3030D
•
Frequency response, bypass, muting
Input a 500 Hz,
−
20 dBm (155 mVpp), rectangular wave
to unbalance INPUT A and monitor the signal at
unbalance OUTPUT A on the oscilloscope. Check the
characteristics against the figures below. Repeat for
INPUT B and OUTPUT B.
Frequency response: THRU - Fig. 1
Mute : MUTE ON - Fig. 2
Bypass : BYPASS ON - Fig. 3
12: D I/O test (SRV-3030D only)
•
Internal CLK
Hook up DIGITAL IN and OUT.
Connect OUTPUT A and OUT to separate amplifiers and
speakers.
ress NUMBER/ knob to display "1. INT 44" on the LCD
screen.
Monitor sine wave signals through the speakers.
Press NUMBER/ knob to display "2. INT 48" on the LCD
screen.
Monitor sine wave signals through the speakers.
•
External CLK
Connect DIGITAL IN of the SRV-3030D to a CD player
or DAT, and DIGITAL OUT to a D/A converter, e.g. DA-
400.
Connect OUTPUT A and B of the SRV-3030D and
ANALOG OUT of D/A converter to separate amplifiers
and speakers.
Press NUMBER/ knob to display "3. EXT" on the LCD
screen.
Verify that sine wave sounds from the D/A converter are
heard through speakers.
•
Error/recovery
Disconnect the plug from DIGITAL IN of SRV-3030D and
verify no sound is heard through the speakers.
Insert the plug into DIGITL IN and verify that all speakers
output sounds.
•
Emphasis check
Press NUMBER/ knob to display "3. EXT" on the LCD
screen.
Connect DIGITAL IN of the SRV-3030D to a device
capable of supplying emphasis on/off information. Verify
that "EM:xxx" is displayed on the LCD.
13: Factory preset - factory test (skip this option)
♦
Other checks
・
・・
・
Preview
In the normal operation mode, press PREVIEW button and
verify the preview tone.
・周波数特性・バイパス・ミュートの検査
個々の
INPUT
から
500Hz ,
−
20dBm
（
155mVp-p
）
の矩形波を入力し、個々の
OUTPUT
への出力をオシ
ロスコープにて確認します。
INPUT A - OUTPUT A
（アンバランス接続）
, INPUT
B - OUTPUT B
（アンバランス接続）間にて、
f
特
性バイパスミュートの動作を確認します。
下記の様な波形が観測されれば、問題無しとします。
f
特性
：スルー
状態にて
（
Fig. 1
）
ミュート
：ミュート状態にて（
Fig. 2
）
バイパス
：バイパス状態にて（
Fig. 3
）
１２：
D I/O
テスト（
SRV-3030D
のみ）
・インターナル
CLK
動作チェック
SRV-3030D
の
DIGITAL IN
と
DIGITAL OUT
をケーブ
ルで接続します。
また、
SRV-3030D
の
OUTPUT A , B
を、それぞれス
ピーカー（アンプ）に接続します。
LCD
の画面表示を
"1.INT 44"
にします。
（
[ENTER (PUSH)]
ボタンを押すと切り替わります。）
正弦波がスピーカーから出力されるので、正しく聞こ
えるか確認します。
次に、
LCD
画面の表示を
"2.INT 48"
にします。
（
[ENTER (PUSH)]
ボタンを押しと切り替わります。）
正弦波がスピーカーから出力されるので、正しく聞こ
えるか確認します。
・エクスターナル
CLK
動作チェック
SRV-3030D
の
DIGITAL IN
に
CD PLAYER
もしくは
DAT
等を接続します。
また、
DIGITAL OUT
に
DA-400
等の
DA
コンバータを
接続します。
また、
SRV-3030D
の
OUTPUT A , B
と
DA-400
の
ANALOG OUT
をそれぞれスピーカー（アンプ）に接
続します。（それぞれのスピーカー（アンプ）を１、２
とします。）
LCD
画面の表示を
"3.EXT"
にします。
（
[ENTER (PUSH)]
ボタンを押すと切り替わります。）
正弦波が出力されるので、スピーカー（アンプ）２の
音が、正しく聞こえるかを確認します。
・エラー／リカバー
チェック
上記の動作チェック状態にて、
SRV-3030D
の
DIGITAL IN
のケーブルを抜いて、スピーカー（アン
プ）１、２の音が無音状態になるか、確認します。
また、再度差し込むとスピーカー（アンプ）１、２の
音が復帰するか、確認します。
・エンファシス
チェック
LCD
画面の表示を
"3.EXT"
にします。
（
[ENTER (PUSH)]
ボタンを押すと切り替わります。）
SRV-3030D
の
DIGITAL IN
にエンファシス
ON / OFF
情報を出力できる器材を接続すれば、
LCD
画面上の
"EM:xxx"
に現在の情報が表示されますので、それを確
認して
ください。
１３：ファクトリー・リセット（工場でのみ行います。）
◆その他のチェック項目
◆その他のチェック項目◆その他のチェック項目
◆その他のチェック項目
・
・・
・
プレビューチェック
プレビューチェックプレビューチェック
プレビューチェック
通常動作状態にて、
[PREVIEW]
ボタンを押してプレビュー音が
正しく鳴っているか、確認してください。

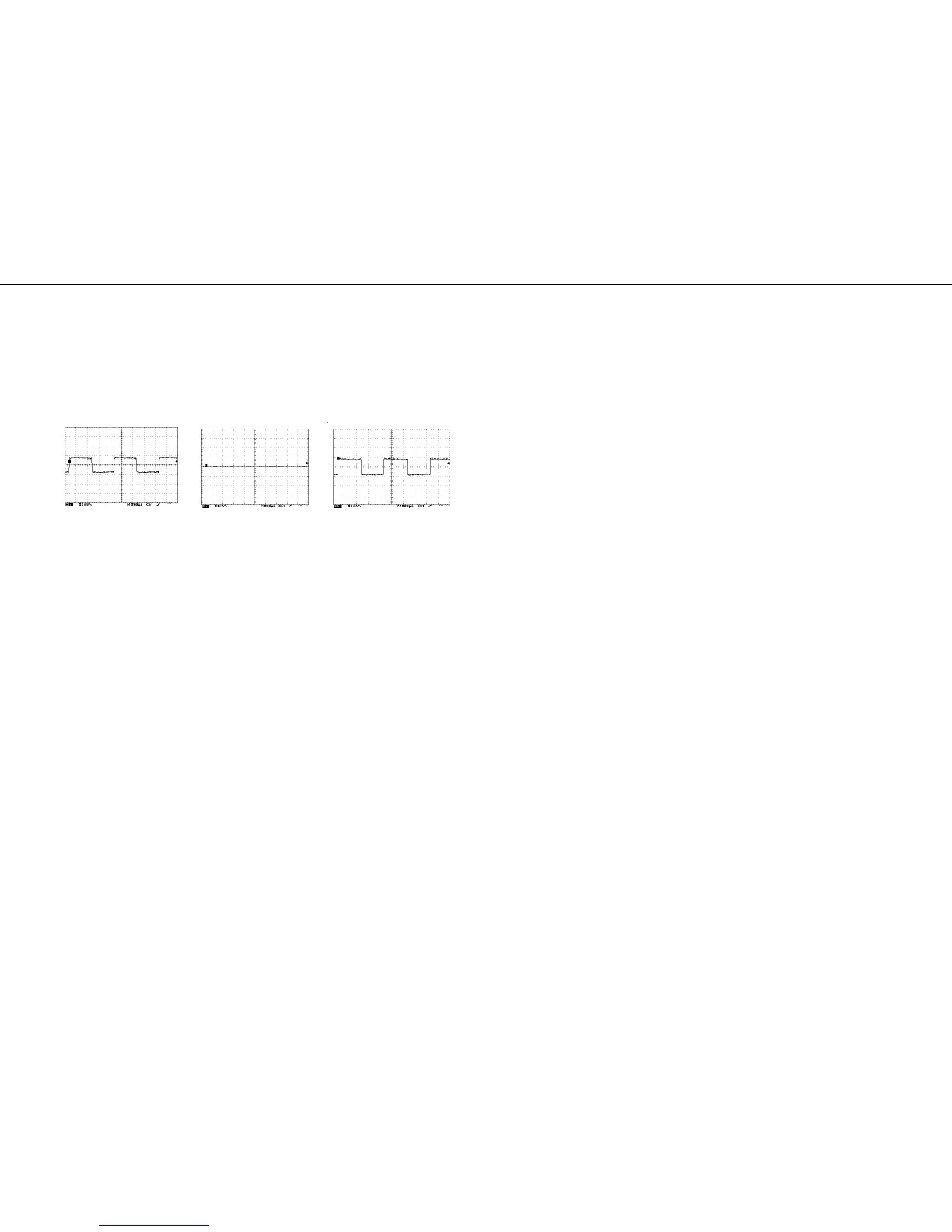

Fig. 1 THRE
Fig. 3 BYPASS
Fig. 2 MUTE
50mV, 500uS
Vpp=75mV
•
Testing smart media
1. Insert a formatted smart media into MEMORY CARD slot.
2. Press MEMORY button.
3. Turn PARAM 2 knob to select the destination bank (select
CARD-A) where the data is to be stored.
4. Turn PARAM 3 knob to select the destination program
number (select 01) where the data is to be stored.
5. Press NUMBER/ knob.
6. The LCD will display "SURE?". Press NUMBER/ knob.
7. Data have been written onto the card.
8. Press BANK button to select the bank on the card. Select
the program number assigned in step 4 above by turning
NUMBER/ knob.
9. Verify that the patch written in steps 4-7 remains saved.
•
Smart media voltage version automatic recognition (+3 V,
+5 V)
Insert a +5 V card, and then if available, +3 V card. Verify
that the unit correctly switches according to the voltage
version of the card.
•
••
•
MIDI THRU TEST
•
Check the status of MIDI IN / OUT function.
1. Feed MIDI signal to MIDI IN.
2. Turn on the SRV-3030/3030D. ( Set it to MIDI THRU
mode. )
3. The data which input into MIDI IN and output the date
from MIDI OUT.
4. Confirm the data which output from MIDI OUT is as same
as the input data.
・スマートメディアのテスト
１．フォーマット済みのスマートメディアをメモリーカー
ドスロットに差し込みます。
２．
[MEMORY]
ボタンを押します。
３．
[PARAM2]
ツマミを回して、保存先のバンクを選びま
す。
（この場合、
CARD-A
を選択します。）
４．
[PARAM3]
ボタンを回して、保存先のプログラム・ナ
ンバーを選びます。（この場合、
01
を選択します。）
５．
[ENTER (PUSH)]
ボタンを押します。
６．
"SURE?"
が
LCD
画面表示されますので、
[ENTER
(PUSH)]
ボタンを押します。
７．カードへの書き込みが完了します。
８．書き込み内容のチェックをします。
[BANK]
ボタンを押して、カードのバンクを選択し、
[NUMBER ([PAGE])]
ツマミを回して、４．で行ったプ
ログラム・ナンバーを選択します。
９．４．〜７．で行った、パッチの内容が保存されている
ことが確認できれば
"OK"
です。
・スマートメディア（
+3V , +5V
用）自動判別テスト
スマートメディアカードの
+3V
用と
+5V
用のカードがあ
れば、それぞれにて
CARD
テストを行ないます。
問題無く
CARD
テストが終了すれば、
"OK"
です。
・
・・
・
MIDI
スルー
スルースルー
スルー
テスト
テストテスト
テスト
・
MIDI THRU
が正しく行われるかをチェックします。
１．キーボードなどの
MIDI
機器の
MIDI OUT
と
SRV-
3030/3030D
の
MIDI IN
を接続します。
次に、
SRV-3030/3030D
の
MIDI OUT
と音源などの
MIDI
機器の
MIDI IN
を接続します。
２．
SRV-3030/3030D
電源
ON
の状態（
MIDI THRU
状態）
にします。
３．１．で接続したキーボードを演奏して、１．で接続し
た音源が正しく
MIDI DATA
を受信している事を音など
で確認します。
４．３．で
MIDI DATA
が正しく受信できていれば、
MIDI
THRU
は正常です。
