Monitor RM 24
Seite / Page- 13 -
23.08.2001 / Rev.02 / LSV-Al
© 2001

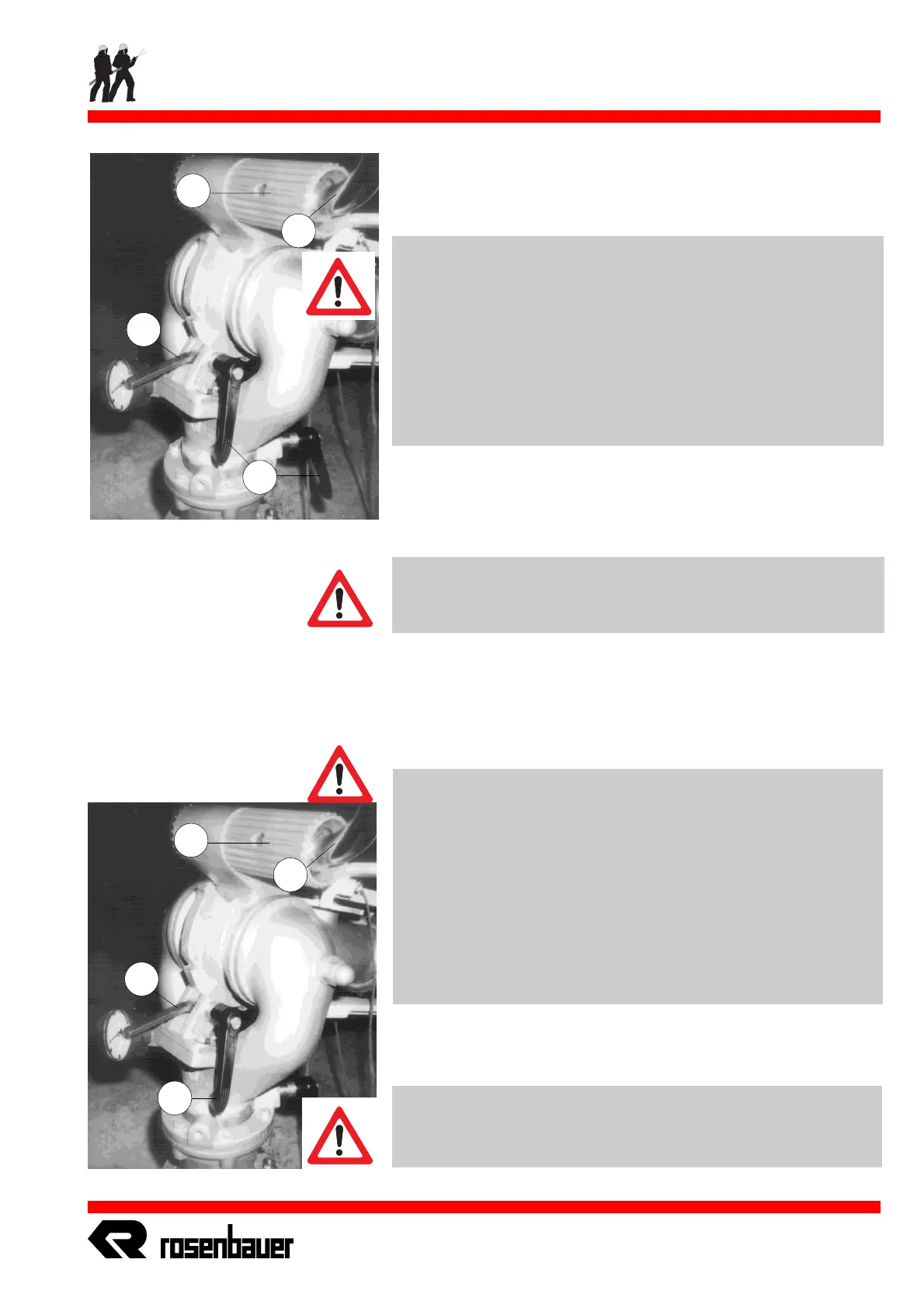

Bedienung mit Traggestell
Operation with External Frame
- Klemmgriff (Z 117) lösen und Bügel (Z 116) für die horizontale
und vertikale Bedienung des Monitors körpergerecht einstellen
und Klemmgriff (Z 117) wieder festziehen
WICHTIG !
Das Monitorrohr darf nicht unter +30° geschwenkt werden und
daher rastet der Klinkenhebel (c) automatisch ein, wenn dieser
Winkel erreicht wird.
Ist es einsatztechnisch erforderlich, kann durch Anheben des
Klinkenhebels (c) der Monitor unter +30° geschwenkt werden.
Dabei ist unbedingt darauf zu achten, daß der Monitor festen Stand
hat; gegebenfalls Traggestell mit Zusatzgewichten beschweren!
Es treten große Rückstoßkräfte auf!
- Druck langsam erhöhen
- Mit den Hebeln (5) kann der Monitor in einer gewählten
Stellung fixiert werden.
WICHTIG !
Der Monitor muß immer mit einem Bedienungsmann besetzt sein
und die Druckerhöhung darf nur langsam erfolgen.
c
Z 117
c
Z 116
Z 117
5
Z 116
5
- Open grip (Z 117) and adjust monitor control handle (Z 116) to
proper operation position, and tighten grip (Z 117)
CAUTION !
Due to safety reasons the monitor barrel must not be moved below
+30° downwards, therefore the safety lever (c) is engaged auto-
matically when the monitor barrel is lowered to this angle.
If it is, due to operational circumstances, required to lower the
monitor below the angle of +30°, the safety lever (c) must be lifted,
to achieve this angle.
In this case, make sure that the frame is positioned safe; put ballast
on the external frame if necessary.
There will be a substantial backlash!
- Increase pressure slowly.
- By means of lever (5) the monitor can be fixed in desired position.
CAUTION !
Never leave the monitor unattended during discharge operation.
Increase pressure slowly.
