Monitor RM 24
Seite / Page- 6 -
11.07.1998 / Rev.01 / VIS-F
© 1998

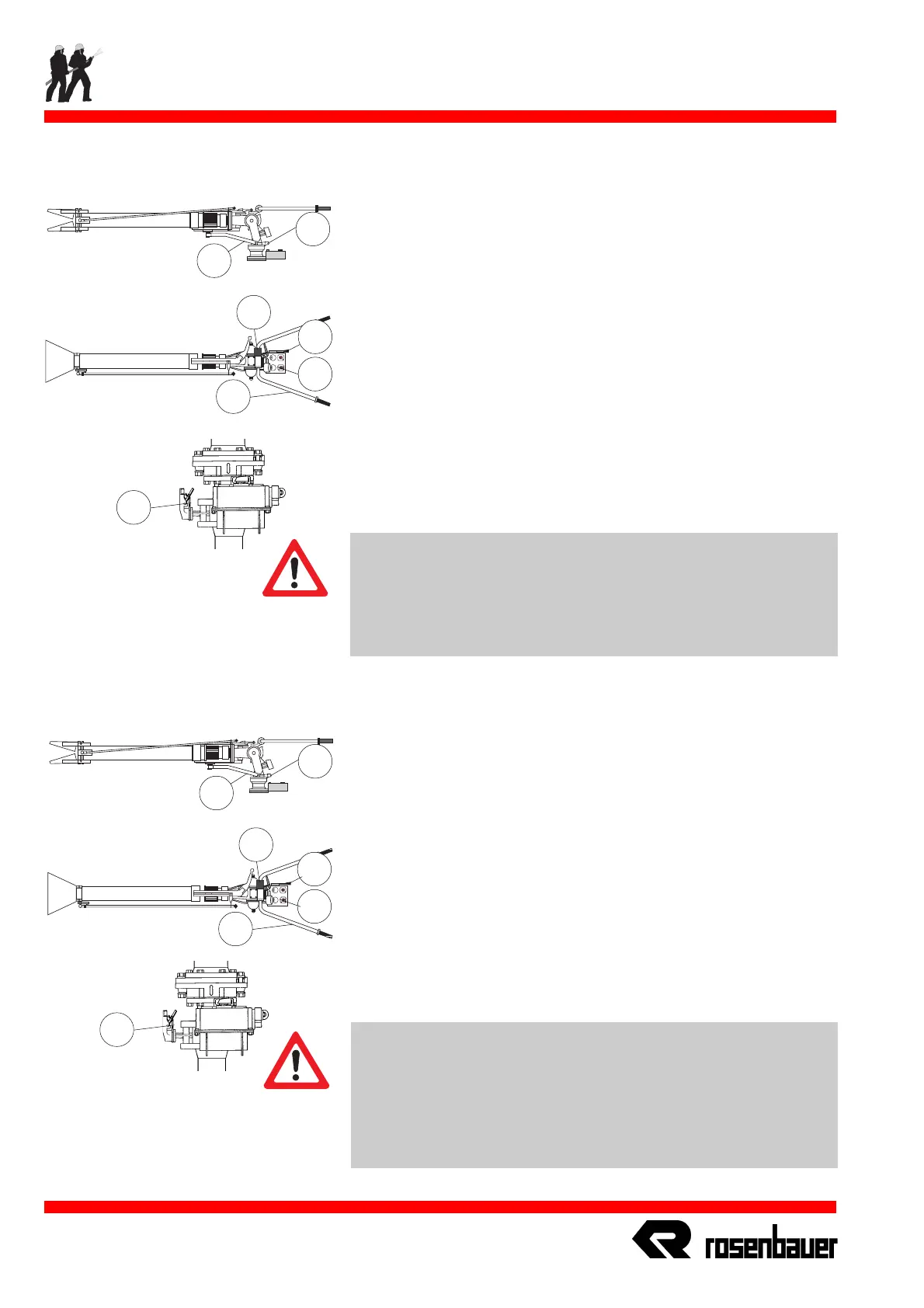

Wasserbetrieb
Operation with Water
Wasserbetrieb vom Fahrzeugdach
- Pumpenanlage in Betrieb nehmen
- Monitor in Stellung bringen:
+ Klemmgriff (Z 117) lösen
+ Monitorbügel (Z 116) einstellen
+ Klemmgriff (Z117) festziehen
- Verriegelungsschrauben (5) lösen - Monitorrohr anheben, damit die
Rohrabstützung (8)* die Drehbewegung freigibt und erst dann
seitlich schwenken
- Monitorventil öffnen
+ Schalter (S5)* in das grüne Feld schalten oder
+ Absperrventil (J 126)* öffnen oder
+ Zubringerleitung aktivieren
- Druck und Wurfweite einstellen
+ mittels Handgas (Z4)* oder durch Erhöhung desDruckes
WICHTIG !
Verwenden Sie den Monitor nur zum Zwecke der Brandbekämpfung.
Richten Sie den Löschmittelstrahl nie gegen Personen.
Durch Anheben des Klinkenhebels (c) kann der Monitors unter +30°
geschwenkt werden.
S5
Operation with Water from Vehicles Roof
- Engage the pump
- Move monitor to desired position
+ Open grip (Z 117)
+ Adjust control handle (Z 116) to proper position
+ Fasten grip (Z 117)
- Open levers (5) and lift the monitor to release transport lock
(8)* to achieve the rotation movement
- Open monitor discharge valve:
+ Turn switch (S5)* into green area or
+ Open manual controlled discharge valve (J 126)* or
+ Open water supply line
- Increase pump speed until desired throw range is achieved by
+ manual throttle lever (Z4)* or by increasing the supply pressure
CAUTION !
Use the monitor for fire fighting purposes, only. Never point the
discharge jet to persons !! Failure to follow this could cause
personnel injury.
In order to swing the monitor downwards, below the angle of +30°,
the safety lever (c) must be lifted.
0
3%
6%
0
8
Z 117
Z 116
5
Z4
0
3%
6%
0
8
Z 117
Z 116
5
Z 4
S 5
* Wunschausführung
J 126
J 126
* Optional
