Rosenbauer Monitor RM 24 User Manual

Monitor RM 24
Seite / Page- 14 -
11.07.1998 / Rev.01 / VIS-F
© 1998

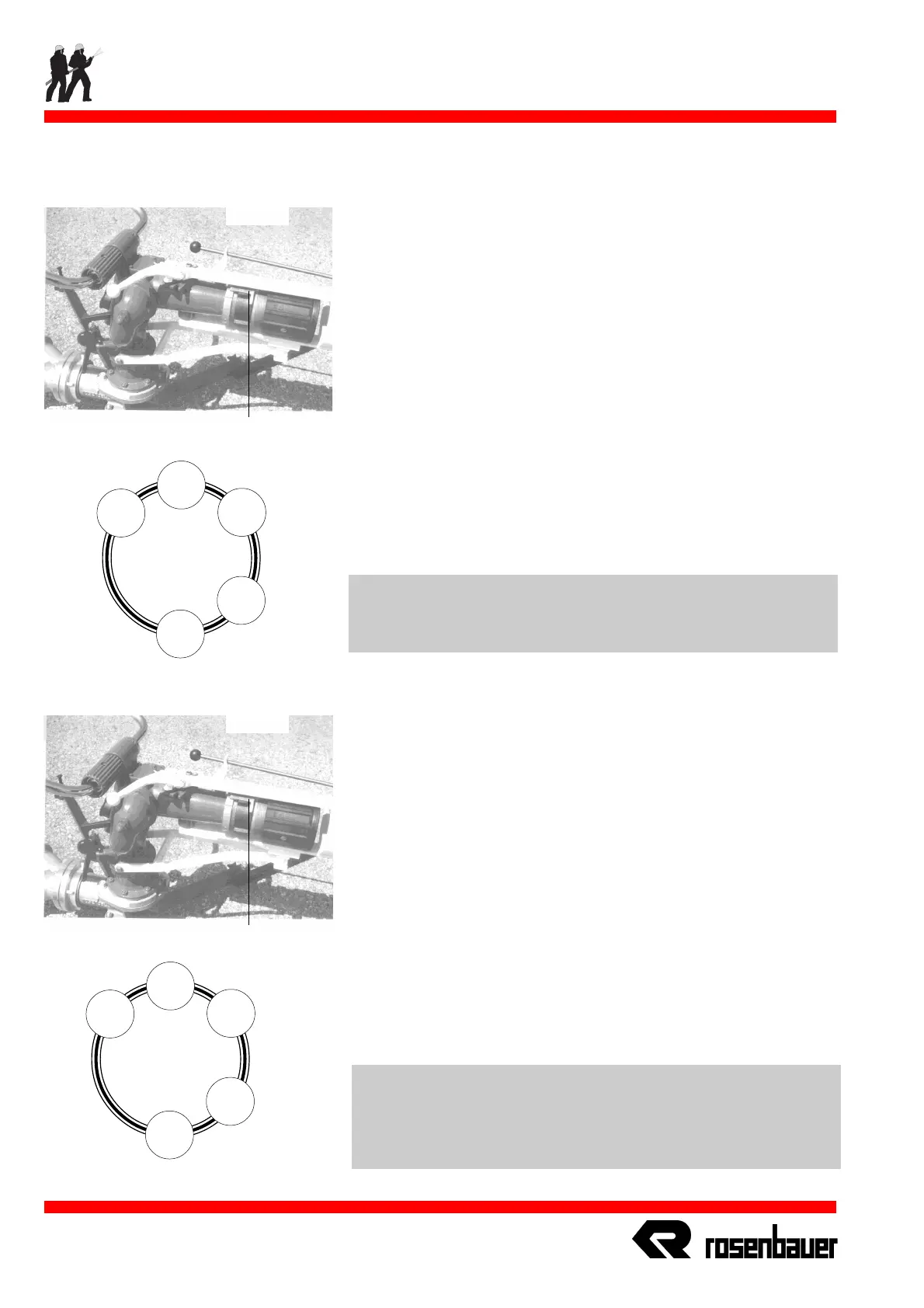

Schaumbetrieb mit externem Zumischer
- Monitor in Stellung bringen
- Schaumzumischer der Type Z-8, Z-12, Z-16 oder Z-24 können
direkt an den Storz-A-Anschluß angekuppelt werden
- Hohlstrahldüse (HSD 2000) auf den Zumischer abstimmen
+ Zumischer Z-8: HSD 2000 auf die Raste Z-8 stellen
+ Zumischer Z-12: HSD 2000 auf die Raste Z-12 stellen
+ Zumischer Z-16: HSD 2000 auf die Raste Z-16 stellen
+ Zumischer Z-24: HSD 2000 auf die Raste Z-24 stellen
- Schaumzumischer mit 1 1/2" Schaumsaugschlauch versehen und das
freie Ende des Schaumsaugschlauches in den externen Schaum-
mittelbehälter eintauchen.
- Schaumzumischer auf die gewünschte Zumischrate einstellen
- Zubringerleitung, vom Hydranten oder Pumpe am Anschlußstück
anschließen
+ Wenn nötig, Drucksammelstück verwenden und mit zwei (2) B-
Leitungen einspeisen
WICHTIG !
Zur Verbesserung der Schaumqualität ist es empfehlenswert, eine Schlauch-
länge (8m) zwischen Zumischer und Monitor anzukuppeln.
Schaumbetrieb mit externem Zumischer
Foam Operation with External Foam Admixing Unit
Catch for discharge rate adjustment and for adjustment
of external foam admixing unit (Z-16 or Z-24)
Klinke für Mengenverstellung und externen
Zumischerbetrieb (Z-16 oder Z-24)
1600 l / min
Z-12 Betrieb
2400 l/min
Z-16 Betrieb
800
1200
2400
Z 24
1600
Einstellring
Foam Operation with External Foam Admixing Unit
- Place the monitor appropriately
- The external foam admixing unit Z-8, Z-12, Z-16 or Z-24 may
be connected direct to the monitor inlet coupling
- Adjust discharge nozzle (HSD 2000) to appropriate rate
+ To position Z-8 if this type is in use
+ To position Z-12 if this type is in use
+ To position Z-16 if this type is in use
+ To position Z-24 if this type is in use
- For foam drafting mode, connect 1 1/2" hose to foam admixing
unit and put the opposite end into external foam container
- Adjust external foam admixing unit to desired admixing rate
- Connect water supply line, either from hydrant or pump to monitor
+ Use collector piece with two (2) inlets, if necessary and
useful, just in front of external foam admixing unit
CAUTION !
We strongly recommend, to couple a hose (8m) between the
external foam admixing unit, and the monitor inlet, in order to get
proper foam discharge quality.
1200 l/min
Z-8 Betrieb
Z-24 Betrieb
800 l / min
1200 l/min
Z-8 Operation
1600 l/min
Z-12 Operati-
on
2400 l/min
Z-16 Operation
800
1200
2400
Z 24
1600
Adjustment Ring
800 l/min
Z-24 Operation
