Monitor RM 24
Seite / Page- 12 -
11.07.1998 / Rev.01 / VIS-F
© 1998

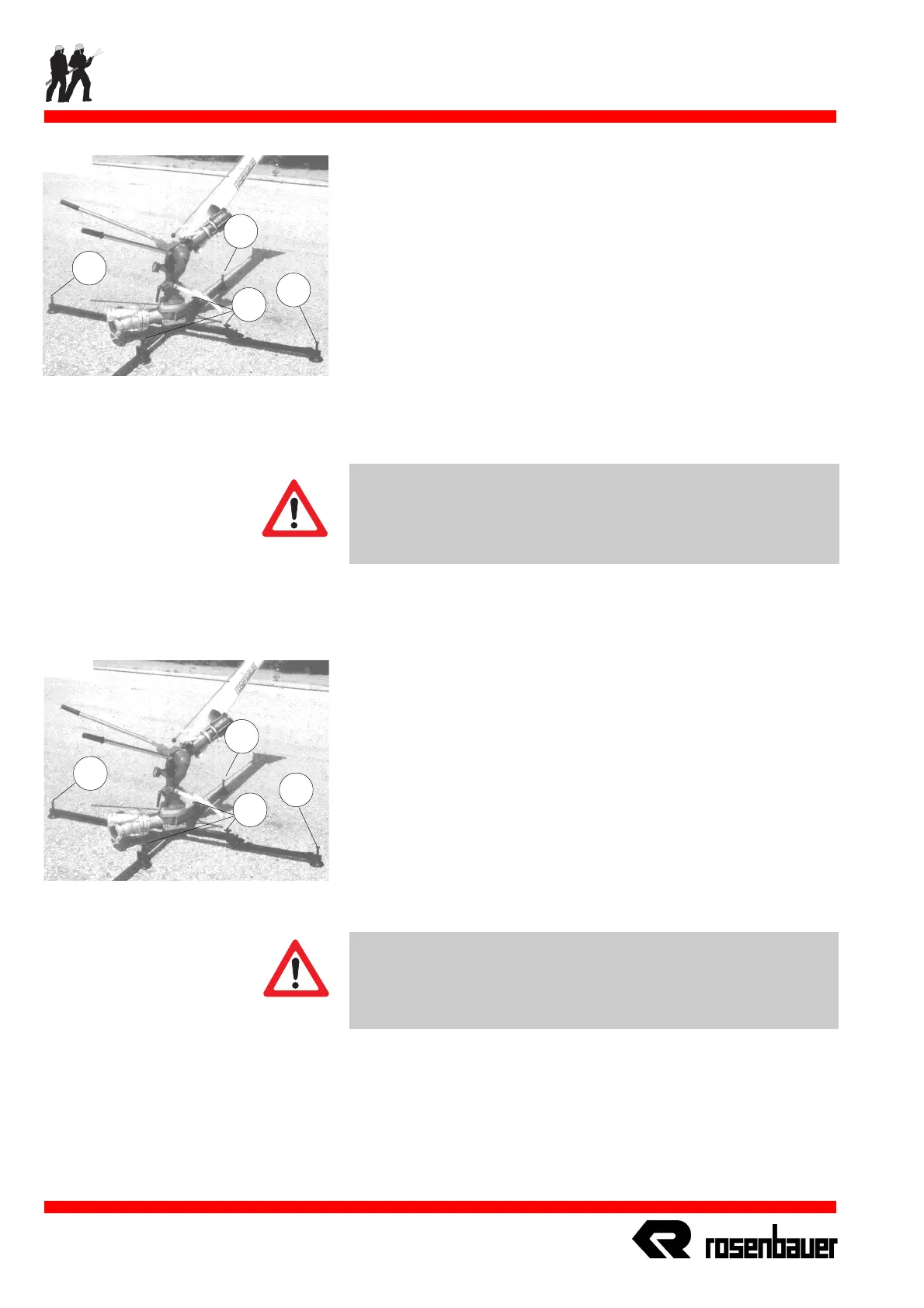

Bedienung mit Traggestell
Operation with External Frame
Monitorbetrieb mit Traggestell
- Traggestell an geeigneter Stelle aufstellen
- Die 4 Bolzen (a) anheben und die Verlängerungsarme aus-
schwenken
- Achten Sie darauf, daß die 4 Stifte (a) wieder einrasten
- Die 4 Haltestifte (b) mittels Hammer in den Untergrund schla-
gen
- Blindkappe vom Druckausgang entfernen
- Monitor ankuppeln
- Zubringerschlauch ankuppeln
WICHTIG !
Der Monitor muß immer mit einem Bedienungsmann besetzt sein !
Kontrollieren Sie den sicheren Stand des Monitors!
b
b
a
b
b
b
b
a
Operation with External Frame
- Place the external frame to appropriate area
- Lift bolts (a) and swing out the extension jacks
- Make sure, that the bolts (a) lock properly
- Push lock pins (b) into ground by hammer
- Remove blank cap from discharge outlet
- Install monitor
- Connect supply hose
CAUTION !
Do not leave the monitor unattended during discharge operation.
Make sure that the monitor is on a stable surface.
