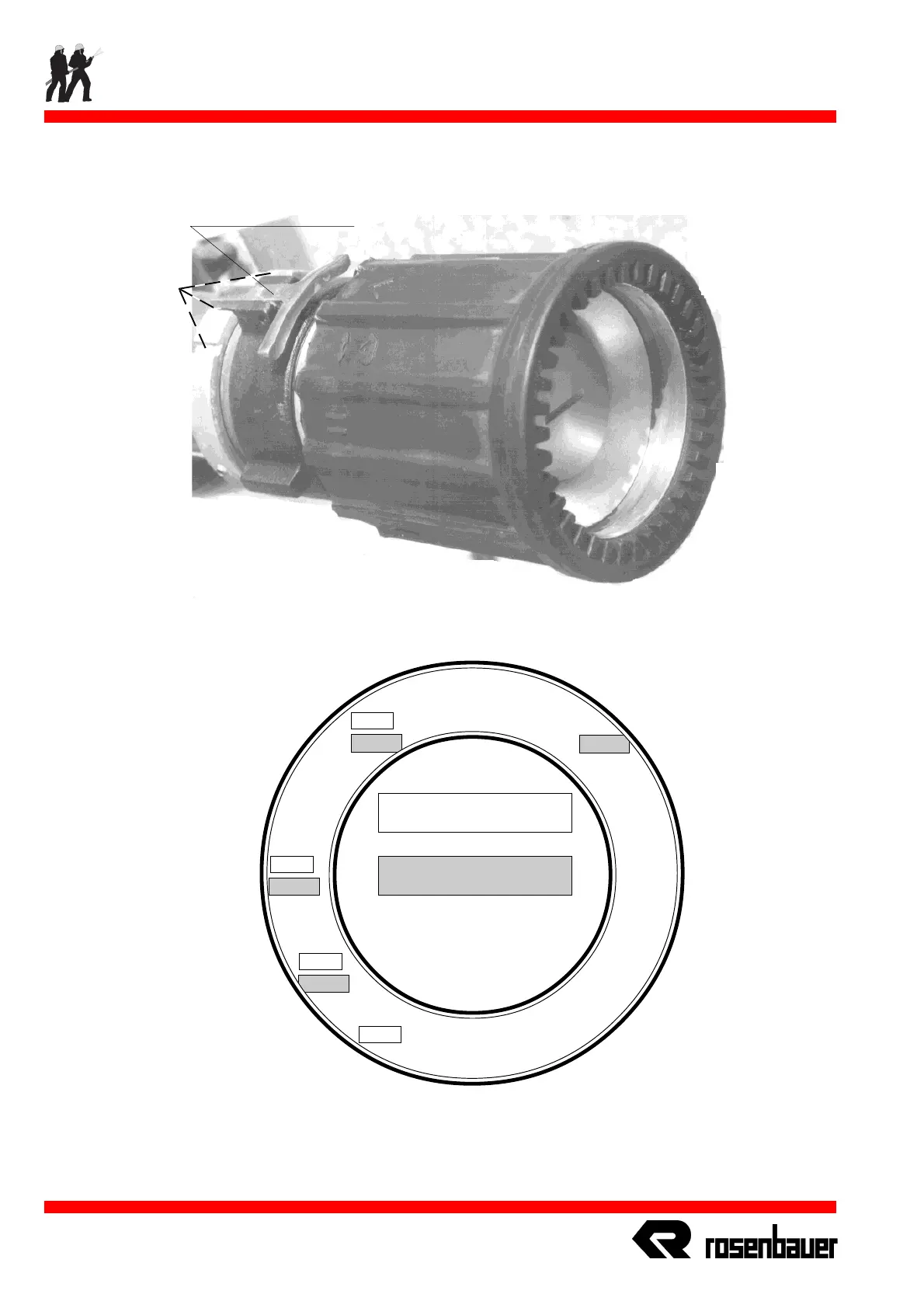

Monitor RM 24

Seite / Page- 30 -

11.07.1998 / Rev.01 / VIS-F

Hohlstrahldüse - HSD 2000

Discharge Nozzle - HSD 2000

Klinke für Mengenverstellung

bzw. für externen Zumischer

Catch for discharge adjustment

or external foam admixing unit

Einstellrasten

Adjustment notches

1200

Z - 8

1600

Z - 12

2400

Z - 16

Z - 24

Ausstoßrate in Liter pro Minute

Discharge rate in lˇiters per

minute

Type des externen Zumischers

Type of external foam admixing unit

800
